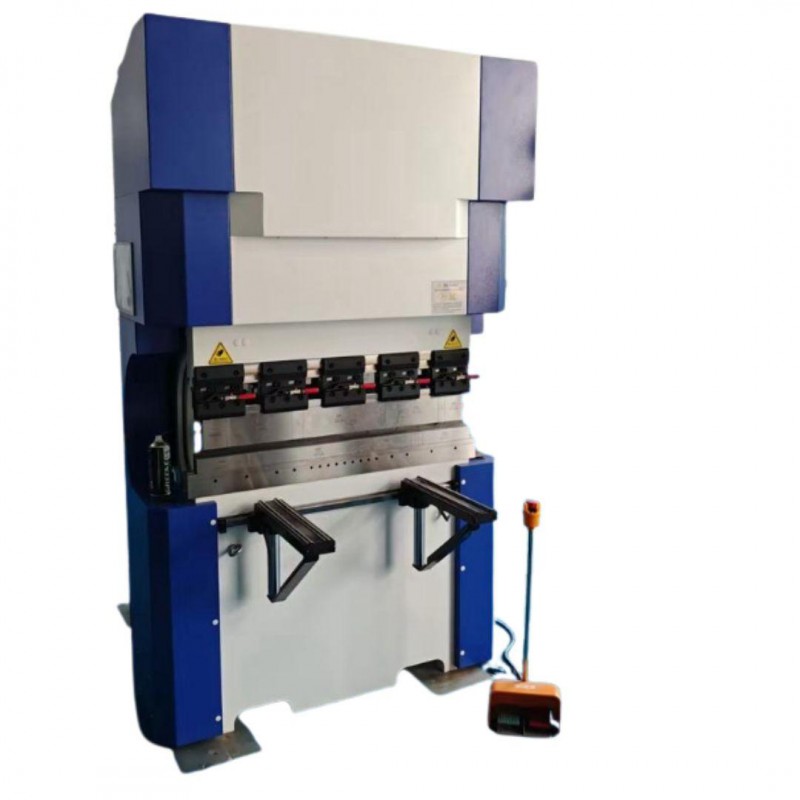

Електричний листозгинальний прес MAST CNC Machinen 20T1000

Електричний листозгинальний прес MAST CNC Machinen 20T1000 - це високоточне обладнання з програмним керуванням, призначене для згинання листового металу товщиною до 2,5 мм під заданим кутом і радіусом. Чудово підходить для виробництва корпусних деталей, елементів вентиляції, металевих меблів, складних профілів та інших виробів, де потрібна висока точність. Зусилля згинання становить 20 тонн, робоча ширина - 1000 мм. Для підйому і опускання верхньої балки використовуються два незалежні сервоприводи потужністю 4,4 кВт кожен, які працюють через кулькогвинтові пари. Це забезпечує ідеально паралельний рух балки, рівномірний розподіл зусилля по всій довжині балки та точність позиціонування до сотих міліметра. Для горизонтального переміщення і регулювання висоти заднього упора прес оснащений окремими двигунами осей X-R потужністю 1 кВт кожен. Кут згинання регулюється глибиною опускання пуансона. Кут згину, глибина подачі листа і тип матеріалу встановлюються з панелі керування. Висока точність і повторюваність, а також швидка робота з мінімальним переналагодженням роблять цей електричний листозгинальний прес ЧПК ефективним рішенням для серійного виробництва. Особливості електричного листозгинального преса MAST CNC Machinen 20T1000 Номінальне зусилля - 20 тонн Максимальна товщина листового металу - 2,5 мм Робоча ширина - 1000 мм Глибина горла - 250 мм Хід пуансона - 150 мм Сегментована конструкція пуансона і матриці Максимальна висота відкриття - 430 мм 4-осьова система управління Контролер EASYCut ECO10ES 2 сервоприводи верхньої балки потужністю по 4 кВт, кожен з яких працює через власну кульково-гвинтову пару (ШВП) Високоточні лінійні енкодери Точність позиціонування балки - до ±0,05 Швидкість підйому-опускання балки - 0-200 мм/с Швидкість згинання - 30 мм/с Окремі двигуни осей X-R потужністю 1 кВт кожен Регулювання кута згину глибиною занурення пуансона База даних матеріалів та інструменту Компенсація пружного повернення Можливість збереження програм згинання Запуск циклу згинання ножною педаллю Миттєва зупинка преса при відпусканні педалі Жорстка монолітна станина Вага 2200 кг. Часті запитання Для кращого ознайомлення з особливостями електричних листозгинальних пресів з ЧПК перегляньте відповіді на запитання. Які переваги електричних листозгинальних ЧПК пресів з 4-осьовою системою управління? 4-осьова система управління дає ряд суттєвих переваг: Максимальна точність лінії згину завдяки незалежному керуванню осями Y1 та Y2 Автоматичне позиціонування деталі (вісь X) Можливість роботи зі складними та вже зігнутими деталями (вісь R) Можливість програмувати складні багатоетапні цикли згинання Висока швидкість переналагодження. Навіщо в електричних листозгинальних ЧПК-пресах використовуються два серводвигуни по осях Y1-Y2? Два серводвигуни по осях Y1 та Y2, керовані CNC, рівномірно розподіляють зусилля згинання по всій довжині траверси і забезпечують її ідеальну паралельність та високу точність позиціонування. Це гарантує однаковий кут згину по всій довжині деталі та підвищує точність при серійному виробництві. Для чого в електричному листозгинальному пресі з ЧПК потрібні осі X та R заднього упора? Вісь Х відповідає за глибину подачі листа та довжину полиці згину. Оператор вводить бажану довжину полиці в ЧПК, і упор автоматично переміщується на потрібну відстань від лінії згину. Вісь R відповідає за висоту упорних пальців, дозволяючи працювати з уже зігнутими або профільними деталями, а також налаштувати висоту упору відповідно до висоти пуансонів і матриць. Що таке світловий просвіт в електричному листозгинальному пресі і яке він має значення? Світловий просвіт — це максимальна вертикальна відстань між нижнім робочим столом (або встановленою матрицею) та верхньою траверсою (або встановленим пуансоном), коли траверса знаходиться у найвищій точці свого підйому. Визначає максимальну висоту інструментального набору (висота пуансона + висота матриці) та можливість працювати з високими бортами та глибокими коробками. Чому електричні листозгинальні преси вважаються енергоефективнішими за гідравлічні? На відміну від гідравлічних насосів, яким потрібно постійно підтримувати тиск, серводвигуни споживають енергію лише під час робочого циклу згинання. Це знижує споживання електроенергії на 30-50%.
