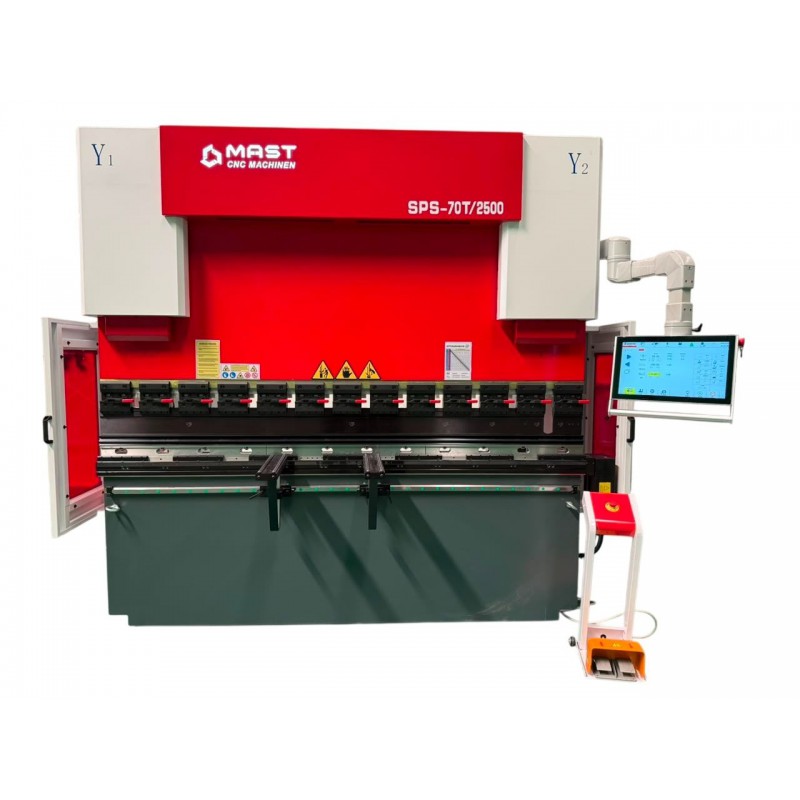

Електро-гідравлічний листозгинальний прес MAST CNC Machinen WE-70T/2500 з Syntec-630BA
MAST CNC Machinen WE-70T/2500 — це високоточний електро-гідравлічний листозгинальний прес із системою ЧПУ Syntec-630BA, призначений для професійного згинання листового металу. Верстат поєднує потужну гідравлічну систему, сервоприводи та сучасну систему числового програмного керування, що забезпечує високу точність, повторюваність і стабільність результатів.
Модель оснащена керуванням за осями Y1-Y2-X-R+V, де вісь V відповідає за автоматичну компенсацію прогину верхньої траверси. Така конфігурація дозволяє точно контролювати положення балки та заднього упору, забезпечуючи однаковий кут згину по всій довжині заготовки.

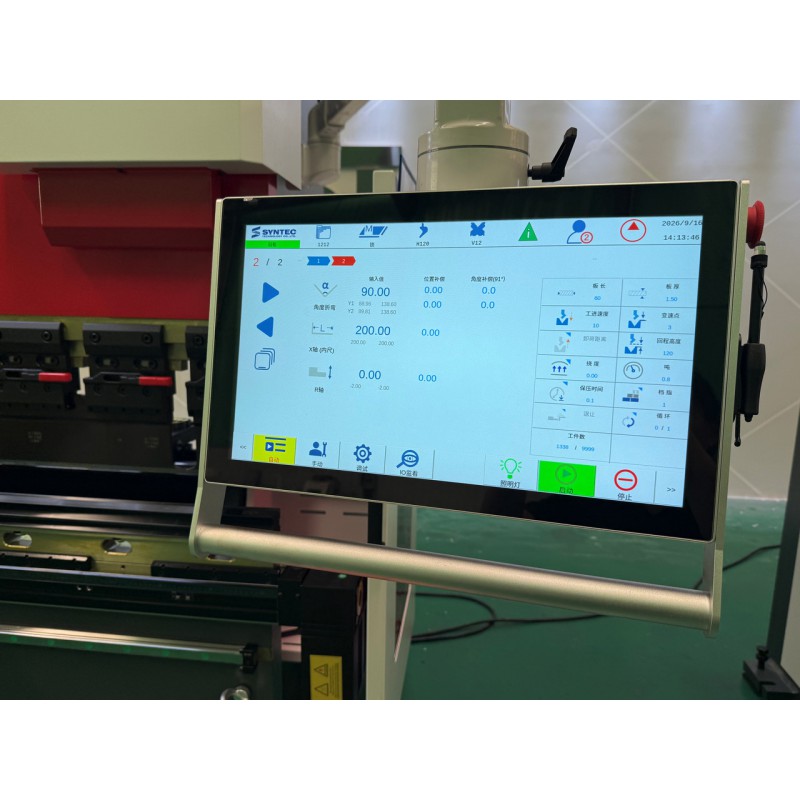

Система ЧПУ Syntec-630BA
Листозгинальний прес обладнаний 10-дюймовим сенсорним контролером Syntec-630BA виробництва Тайваню. Система підтримує керування чотирма осями та компенсацію прогину, а також має функції, необхідні для швидкого налаштування та програмування верстата.
- 2D-програмування та створення 2D-креслень;
- імпорт DXF-файлів;
- CAD/CAM-програмування;
- бібліотека інструментів, матеріалів і виробів;
- удосконалені алгоритми керування віссю Y;
- керування системою компенсації прогину через ЧПУ.
Точна електро-гідравлічна система
У конструкції MAST CNC Machinen WE-70T/2500 використовується електро-гідравлічна система YWIN-TECH, яка забезпечує швидке позиціювання, стабільну роботу та високу точність повторного позиціювання. Система відзначається швидким запуском і зупинкою, а також точним контролем зворотного руху.

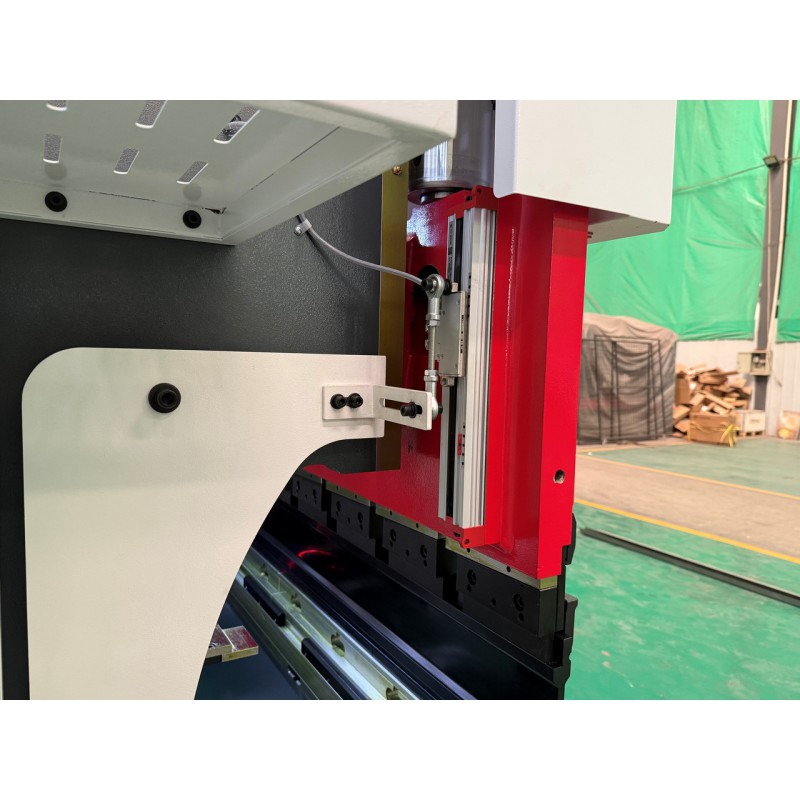

Синхронізація руху повзуна по осях Y1 та Y2 контролюється системою ЧПУ із використанням високоточних вимірювальних лінійок GIVI (Італія). Лінійки встановлені безпосередньо на повзуні та передають системі ЧПУ дані про його фактичне положення в реальному часі. У разі виникнення відхилень система автоматично коригує рух за допомогою сервоклапанів.
Замкнутий контур керування дозволяє підтримувати високу точність позиціювання повзуна та стабільність кута згинання, що особливо важливо під час серійного виробництва деталей із жорсткими вимогами до точності.

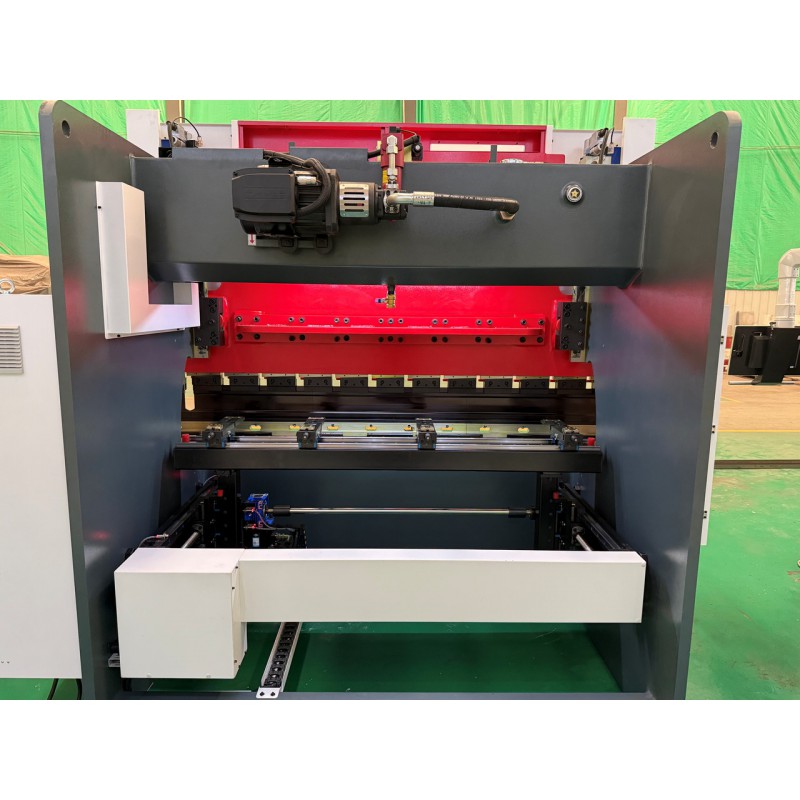

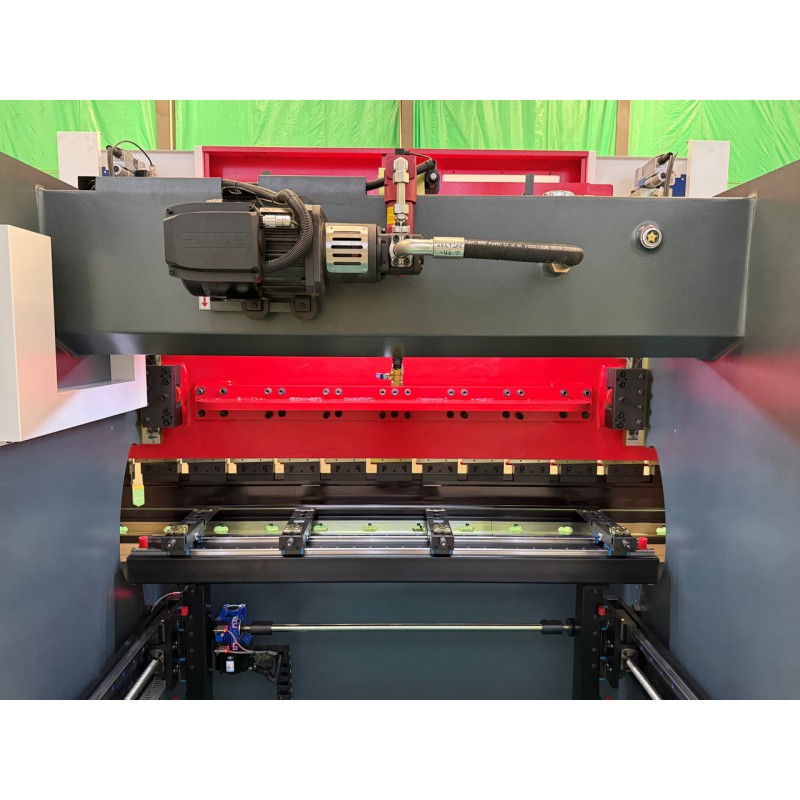

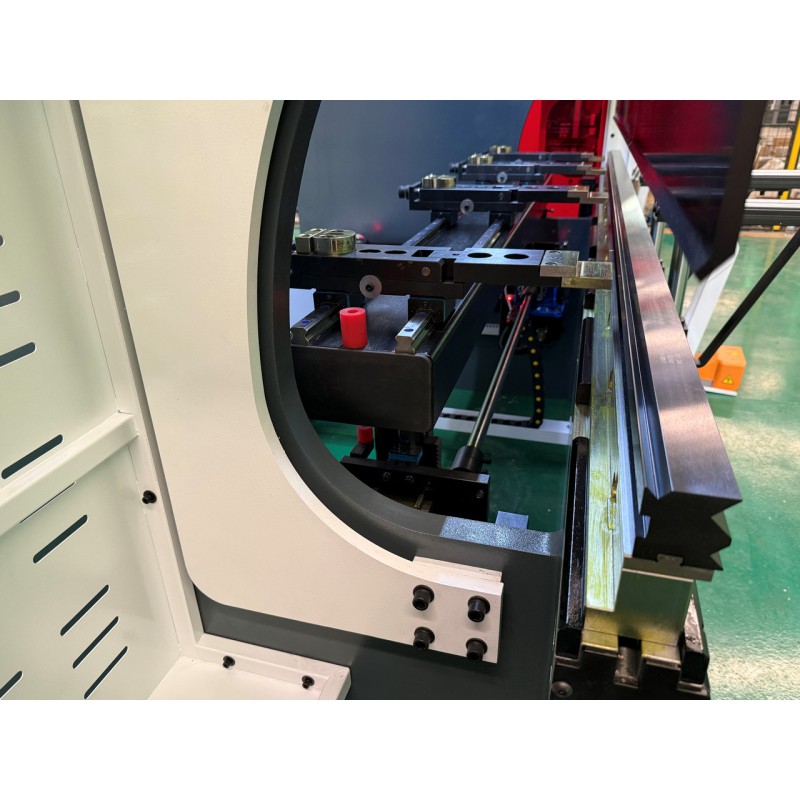

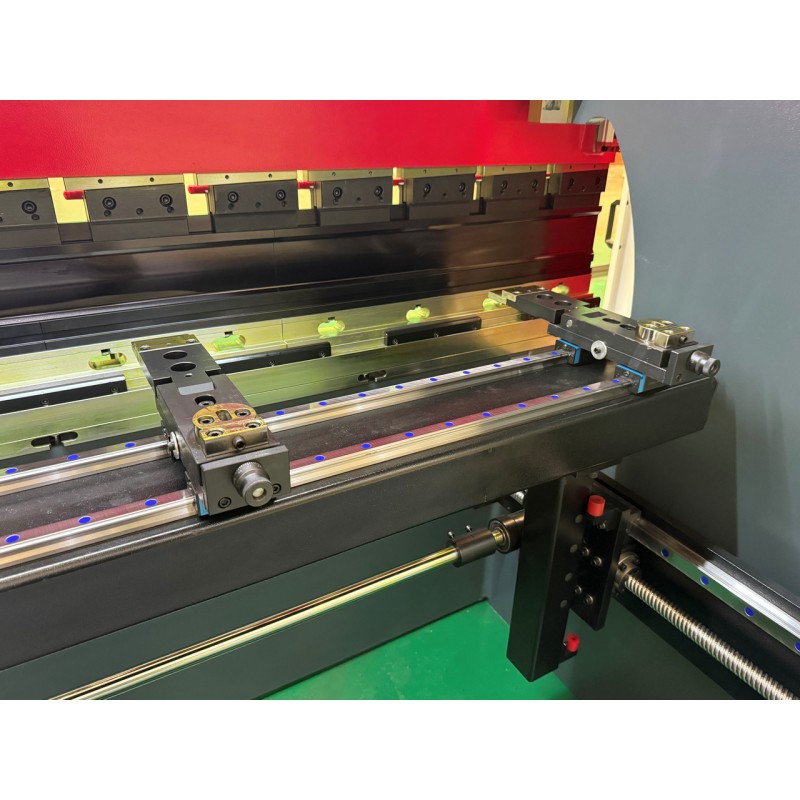

Сервопривідний задній упор
Задній упор оснащений сервоприводом та автоматичним переміщенням по осях X і R. Переміщення здійснюється по високоточних лінійних напрямних HIWIN із використанням кулько-гвинтової пари та сервомотора.
- хід осі X — 500 мм;
- хід осі R — 200 мм;
- швидкість переміщення по осі X — до 250 мм/с;
- точність позиціювання — до 0,01 мм;
- два рухомі упорні блоки;
- два лімби для точного налаштування блоків по осі X.
Лінійні напрямні HIWIN забезпечують плавне та високоточне переміщення заднього упору. Два упорні блоки можуть регулюватися по ширині, що дозволяє адаптувати верстат під різні типи та розміри заготовок.
Автоматична компенсація прогину
Однією з важливих особливостей верстата є моторизована система компенсації прогину верхньої траверси. Параметр компенсації по осі V автоматично визначається та встановлюється системою ЧПУ.
Компенсація прогину дозволяє компенсувати деформацію робочої балки під навантаженням і підтримувати стабільний кут згинання по всій довжині заготовки. Це особливо важливо при роботі з довгими листами та під час виготовлення серійних деталей.
Комплектуючі та стандартне оснащення
Для забезпечення стабільної роботи у верстаті використовуються комплектуючі від відомих виробників:
- Syntec-630BA — система ЧПУ, Тайвань;
- YWIN-TECH — гідравлічна система, Китай;
- INOVANCE — головний серводвигун, сервомотори та серводрайвери;
- HIWIN — лінійні напрямні та кулько-гвинтова пара осі R, Тайвань;
- Schneider — електрична система;
- First — масляний насос;
- EMB — з'єднання масляних труб;
- GIWI — високоточні лінійки для контролю положення повзуна, Італія.

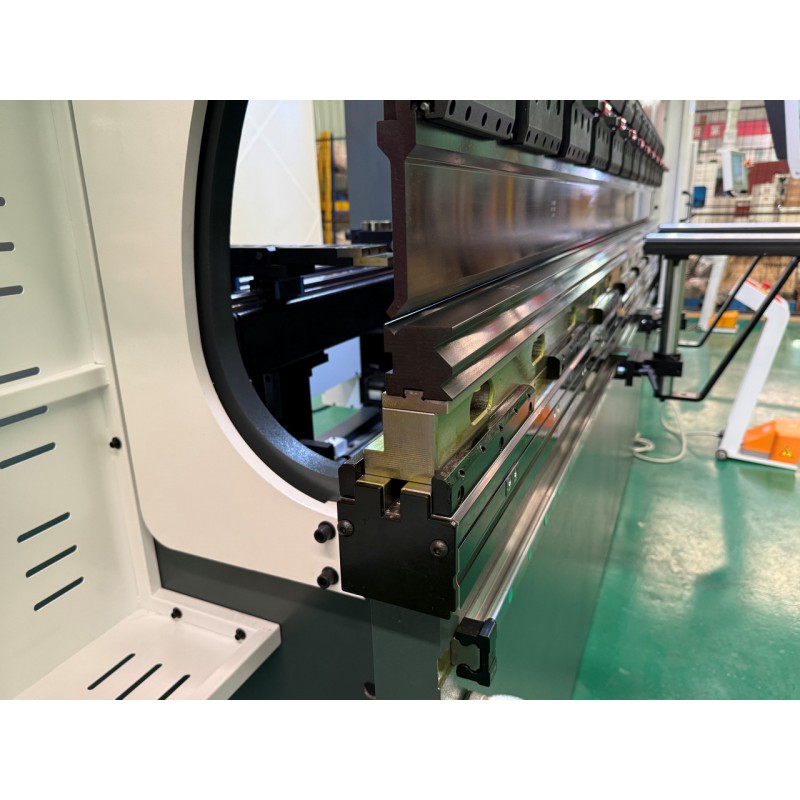

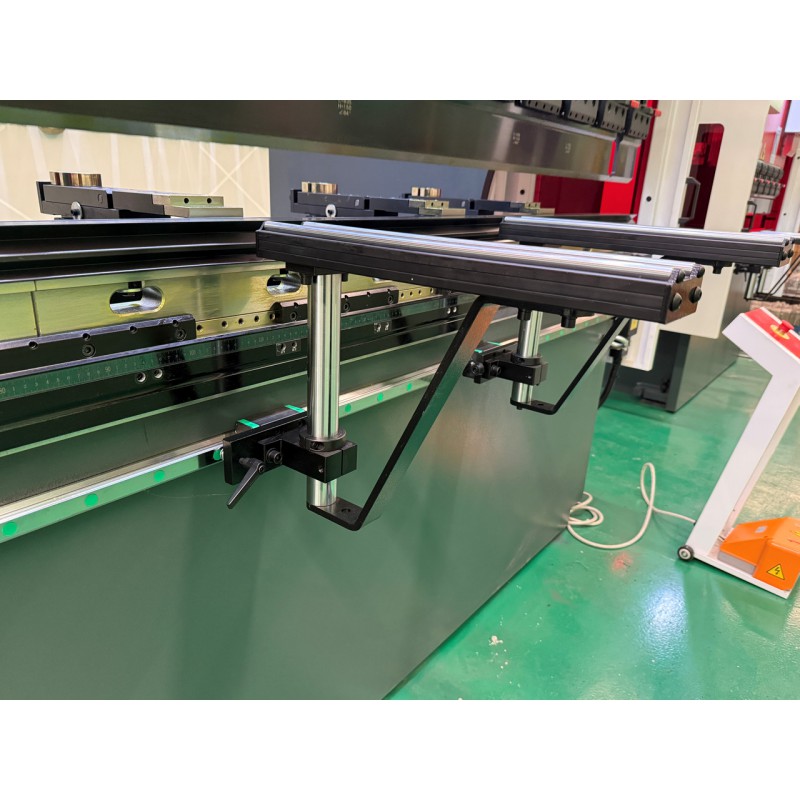

У стандартну комплектацію також входять два передні рухомі супорти, регульовані по ширині та висоті, а також комплект секційних тримачів пуансонів із системою швидкого кріплення. Швидкознімна система дозволяє скоротити час заміни інструменту та спростити підготовку верстата до роботи.
Інструмент для згинання
Правильний вибір пуансонів і матриць має важливе значення для отримання необхідної геометрії та якості згину. Комплект інструменту підбирається відповідно до матеріалу, товщини листа, довжини згинання та конструкції готового виробу.
Для підбору оптимального інструменту рекомендується надати креслення деталей, які планується виготовляти на верстаті. На основі креслення можна визначити необхідну конфігурацію пуансонів і матриць.
Переваги MAST CNC Machinen WE-70T/2500
- висока точність і повторюваність згинання;
- електро-гідравлічна синхронізація повзуна по осях Y1-Y2;
- замкнута система контролю положення повзуна;
- автоматична компенсація прогину по осі V;
- сервопривідний задній упор по осях X і R;
- високоточні напрямні та кулько-гвинтова пара HIWIN;
- сенсорна система ЧПУ Syntec-630BA;
- підтримка 2D-програмування, CAD/CAM та імпорту DXF;
- швидкознімна система кріплення верхнього інструменту;
- професійні комплектуючі від міжнародних виробників.
MAST CNC Machinen WE-70T/2500 з Syntec-630BA — професійний електро-гідравлічний листозгинальний прес для точного та повторюваного згинання листового металу. Поєднання ЧПУ Syntec, сервоприводного заднього упору, автоматичної компенсації прогину та електро-гідравлічної синхронізації робить верстат придатним для металообробних підприємств і серійного виробництва.
