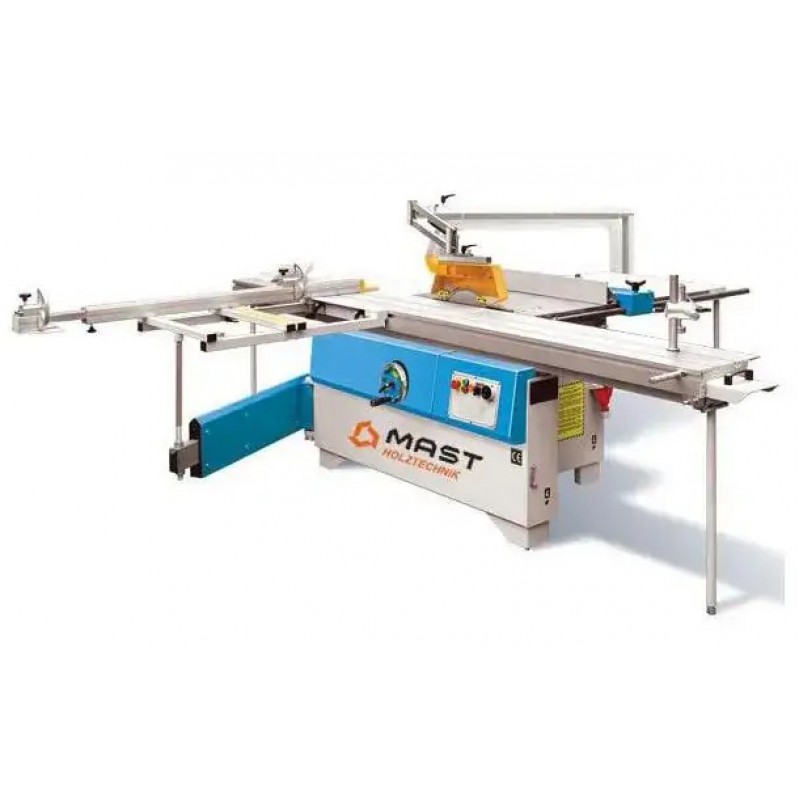

Форматно-розкрійний верстат MAST S315 з потужністю двигуна 3 кВт/ 4 кВт і довжиною каретки 2300 мм призначений для поздовжнього і поперечного розкрою великоформатних плитних матеріалів. Розрахований на діаметр пильного диска 215-315 мм. Нахил пильного диска на 0-45° дозволяє виконувати різання під кутом. Для точного виставлення кута є шкала. Максимальна висота пропилу (90°/45°) - 70 мм/ 49 мм при диску Ø 250 мм та 102 мм/ 72 мм при диску Ø 315 мм. Максимальна довжина розкрою становить 2200 мм, ширина різання - 950 мм (з паралельною лінійкою).
Каретка виготовлена з високоякісного алюмінієвого профілю. Рух каретки здійснюється по загартованих сталевих напрямних, що забезпечує плавність і точність ходу. Опційно цей форматно-розкрійний верстат для ДСП може оснащуватися підрізним вузлом з незалежним двигуном 0,75 кВт/ 1 кВт.
Технічні характеристики форматно-розкрійного верстата MAST S315
| СТАНДАРТНА КОМПЛЕКТАЦІЯ |
| Діаметр пильного диска макс/мін, мм | Ø 315/ Ø 250 |
| Діаметр вала, мм | Ø 30 |
| Розміри робочого столу, мм | 550 х 800 |
| Розміри форматного столу, мм | 2300 x 350 |
| Макс. довжина пропилу, мм | 2200 |
| Макс. широта пропилу з паралельною лінійкою, мм | 950 |
| Макс. висота пропилу, 90°/45°, мм: - при діаметрі диска Ø 315 мм
- при діаметрі диска Ø 250 мм
|
102 / 72
70 / 49 |
| Потужність двигуна, кВт | 3.0 (4.0) |
| Оберти вала, об/хв | 4000 |
| Діаметр патрубка під аспірацію, мм | Ø 120 |
| Вага, кг | 480 |
| Необхідна площа, м | 6.0 x 4.0 |
| ОПЦІЇ |
Підрізний модуль:
- діаметр пильного диска, мм
- діаметр вала, мм
- оберти вала, об/хв
- потужність двигуна, кВт
|
Ø 120
Ø 20
8000
0,75 (1,0) |
| Потужність головного двигуна, кВт | 4.0 (5.5) |
| Рухомий стіл, мм | 1600/2544/2743/3000/3200 |
| Макс. ширина пропилу з паралельною лінійкою, мм | 1270,1500 |
| Поворотна лінійка, мм | 1219 |
Переваги форматно-розкрійного верстата MAST S315
- Трифазне живлення
- Потужність двигуна - 3 кВт/ 4 кВт
- Максимальна довжина розкрою - 2200 мм
- Максимальна ширина різання - 950 мм
- Діаметр пильного диска - 250-315 мм
- Швидкість обертання - 4000 об/хв
- Нахил пильного диска на 0-45°
- Шкала для точного виставлення кута
- Максимальна висота пропилу (90°/45°) - 70 мм/ 49 мм при диску Ø 250 мм та 102 мм/ 72 мм при диску Ø 315 мм
- Розмір робочого столу - 550х800 мм
- Розмір каретки - 350х2300 мм
- Матеріал каретки - високоякісний алюмінієвий профіль
- Загартовані сталеві напрямні каретки
- Переміщення каретки за допомогою 2 ручок
- Стопор каретки
- Мікрометричне регулювання паралельної лінійки
- Телескопічна лінійка довжиною 1500 мм з 2 відкидними упорами
- Жорстка чавунна станина
- Вага - 480 кг.
Доступні опції форматно-розкрійного верстата MAST S315
- Підрізний вузол
- Потужність головного двигуна 4 кВт/ 5,5 кВт
- Довжина каретки 1600/ 2544/ 2743/ 3000/ 3200 мм
- Максимальна ширина пропилу 1270 мм,1500 мм
- Поворотна лінійка довжиною 1219 мм.
Конструктивні особливості форматно-розкрійного верстата MAST S315
Часті запитання
Детальніше про форматно-розкрійні верстати - у відповідях на часті запитання.
Яка роль підрізного вузла у форматно-розкрійному верстаті і чому без нього важко працювати з ЛДСП?
Підрізна пила — це менший диск, розташований перед основною пилою, який обертається у зустрічному напрямку. Вона робить неглибокий пропил, а потім основна пила завершує розкрій. Це запобігає вириванню волокон на виході і дозволяє уникнути відколів на нижньому шарі ламінату або шпону. Без підрізки розкрій ЛДСП майже завжди дає дефекти, особливо на торцях.
Які є вимоги до матеріалу каретки форматно-розкрійного верстата?
Матеріал каретки повинен мати високий момент інерції (стійкість до скручування) по всій довжині, щоб гарантувати, що точність виставленого кута і паралельність будуть збережені.
Як жорсткість станини впливає на точність різу форматно-розкрійного верстата?
Жорстка станина зменшує вібрації під час різання, що напряму впливає на рівність пропилу, відсутність хвиль і точне ведення пилкового вузла. Чим важча і масивніша станина — тим стабільніше працює верстат.
Які переваги в форматно-розкрійному верстаті дає телескопічна лінійка?
Телескопічна лінійка розташована на поперечному упорі та може висуватися на більшу довжину, ніж її базовий розмір. Це дозволяє встановлювати точний розмір різу на довжину 2-3 м, що важливо при розкрої довгих заготовок. Звичайна нерозсувна лінійка мала б значно менший діапазон вимірів. Також на телескопічній лінійці є рухомий упор (один або кілька), який можна встановити в точне положення. Це дає змогу різати деталі однакової довжини без додаткових вимірів, що збільшує продуктивність і виключає похибки.
Як довжина каретки впливає на точність форматно-розкрійного верстата?
Довша каретка має більшу площу контакту з напрямними, тому менше "гуляє". Але дуже довгі каретки потребують точніших налаштувань і більш жорсткої станини.
