Фрезерно-свердлильний верстат CORMAK XZ 6350ZB

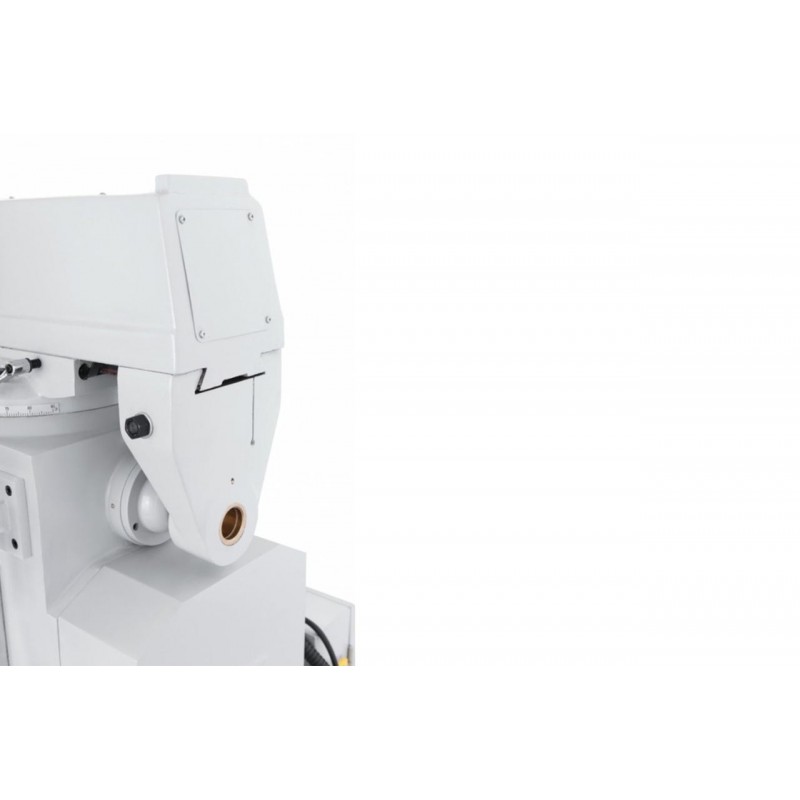

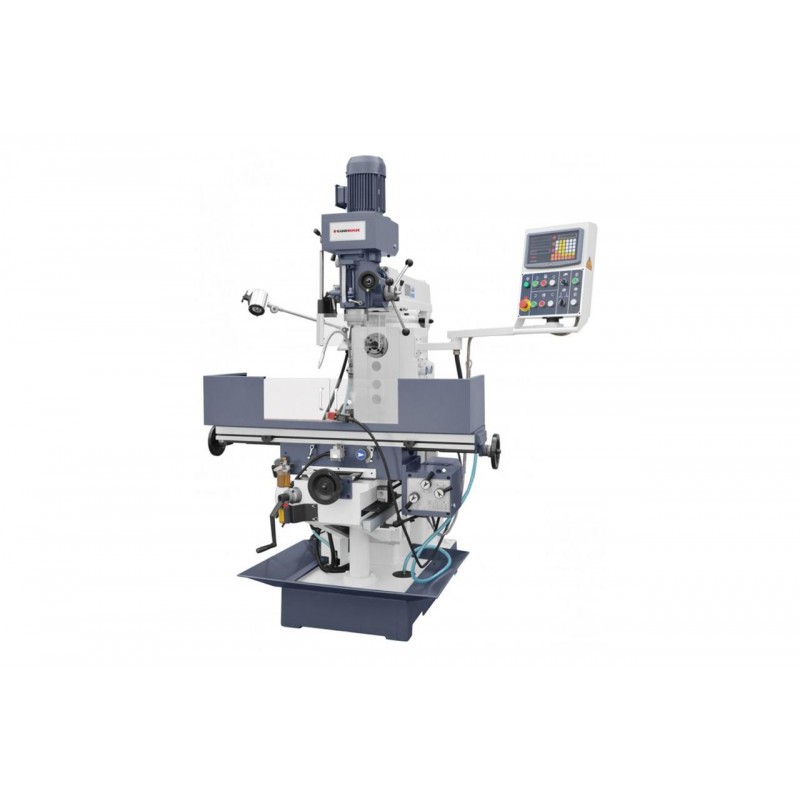

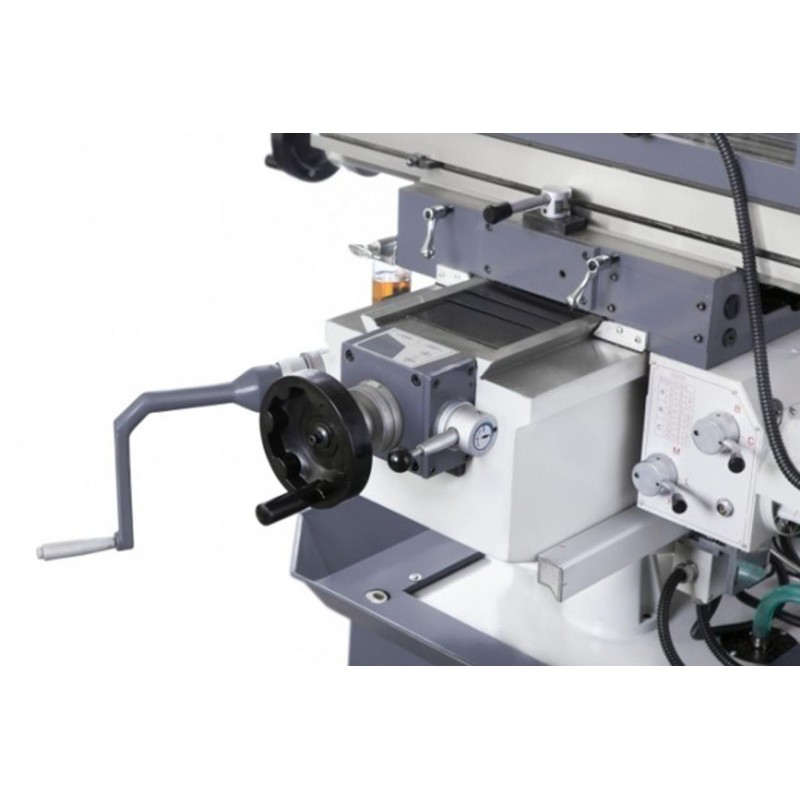

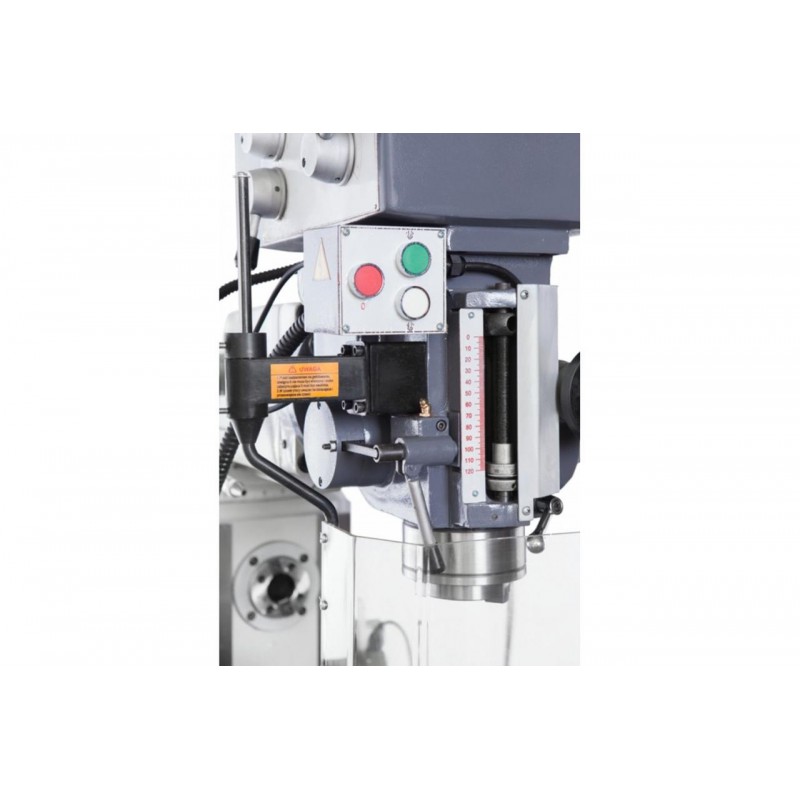

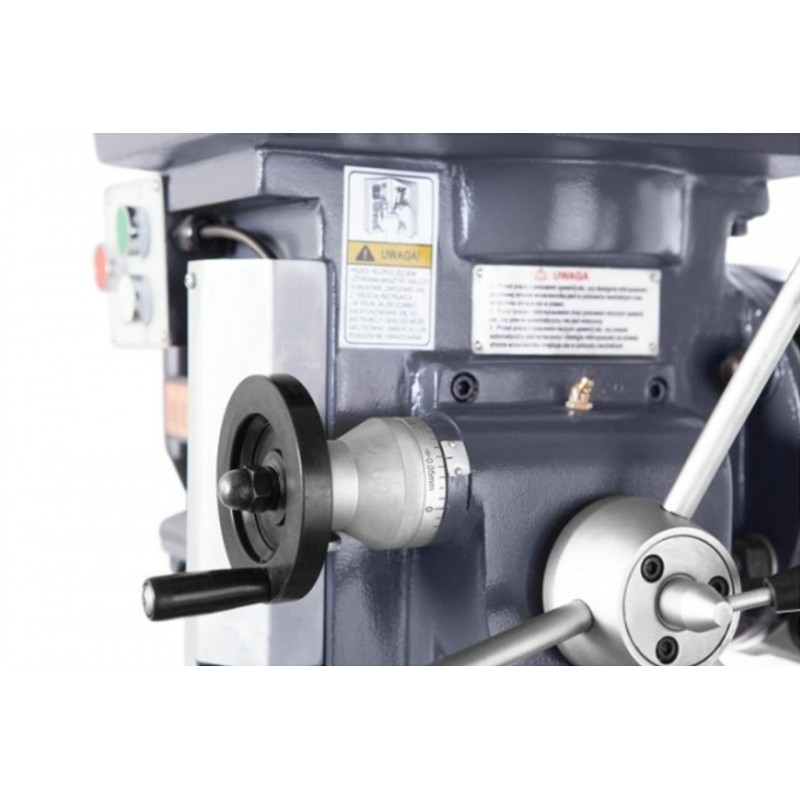

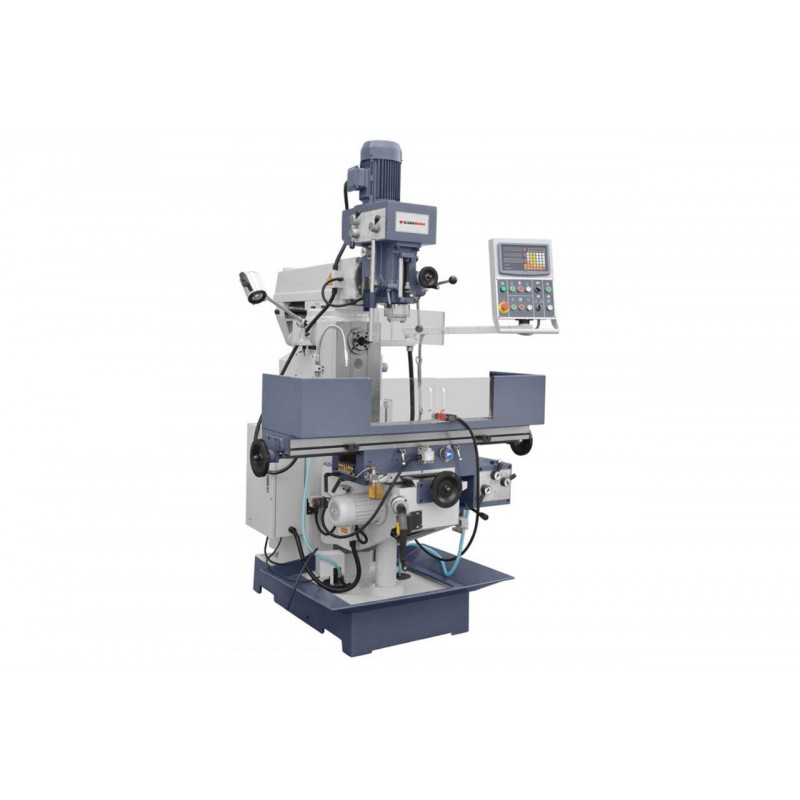

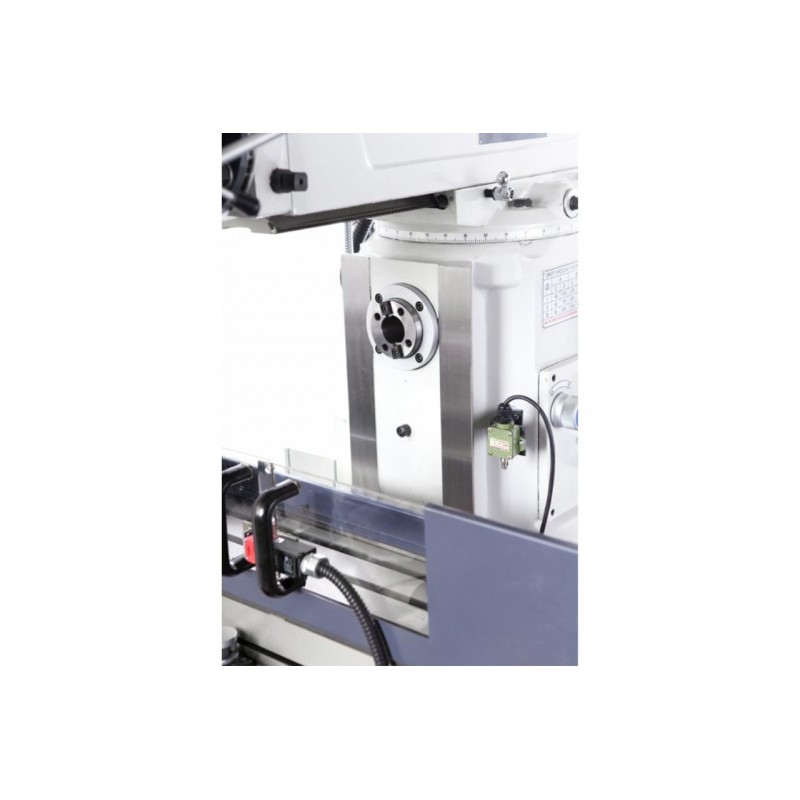

Фрезерно-свердлильний верстат CORMAK XZ 6350ZB - це широкоуніверсальне металообробне обладнання, особливістю якого є наявність двох шпинделів (горизонтального та вертикального), що забезпечує широкий спектр можливостей обробки. Поворотна на 90° вертикальна головка дозволяє змінювати напрямок обробки без додаткових пристосувань. Поворотний, висувний кронштейн з вильотом 460 мм дає змогу змінювати положення вертикального шпинделя відносно робочого столу без переустановки заготовки. Горизонтальний шпиндель використовується для роботи з дисковими та торцевими фрезами на довгих оправках. Обидва шпинделі мають конус ISO 40, що дозволяє використовувати потужний інструмент і забезпечує швидку заміну оснастки. Вертикальний шпиндель має механічну подачу пінолі у 3 режимах (0,08 мм/об; 0,15 мм/об; 0,25 мм/об). Також передбачено мікрометричну ручну подачу за допомогою маховика. Механічні подачі по осях X та Y у регульованому діапазоні 24-402 мм/хв дозволяють підібрати оптимальний режим обробки. Прискорена подача по осі Z прискорює переналаштування верстата. Для зручності налаштування і точного контролю процесу обробки цей верстат фрезерно-свердлильний оснащений цифровою індикацією по 3 осях. Особливості фрезерно-свердлильного верстата CORMAK XZ 6350ZB Потужність двигуна - 2,2 кВт Напруга живлення 400 В Цифрова індикація по 3 осях Горизонтальний і вертикальний шпинделі з конусами ISO 40 Поворотна на 90° вертикальна головка Поворотний, висувний кронштейн вертикального шпинделя Діапазон швидкості вертикального шпинделя - 90-2000 об/хв Діапазон швидкості горизонтального шпинделя - 40-1300 об/хв Хід пінолі - 120 мм Механічна подача пінолі у 3 режимах - 0,08 мм/об; 0,15 мм/об; 0,25 мм/об Тонка ручна подача пінолі Механічні подачі по осях X та Y у діапазоні 24-402 мм/хв Прискорена подача по осі Z Хід столу (X/Y/Z) - 600/ 280/ 340 мм Розмір столу - 1120х260 мм 5 Т-подібних пазів на столі Максимальне навантаження на стіл - 200 кг Напрямні «ластівчин хвіст» по осях X та Y Широкі прямокутні напрямні по осі Z Висока жорсткість станини Габаритні розміри - 1355х1285х2150 мм Вага - 1400 кг. Комплектація фрезерно-свердлильного верстата CORMAK XZ 6350ZB В комплект поставки входять: Цифровий індикатор для 3 осей Опора горизонтального шпинделя (кронштейн оправки) Довга фрезерна оправка Захист робочого столу Фрезерна оправка з повним комплектом цанг для кінцевих фрез Патрон 1-16 мм Перехідні втулки ISO 40 / конус Морзе Робоче освітлення 24 В Система охолодження. Часті запитання Більше дізнатися про фрезерно-свердлильні верстати комбінованого типу допоможуть відповіді на запитання. У чому перевага наявності двох шпинделів у фрезерно-свердлильному верстаті? Наявність двох шпинделів (вертикального та горизонтального) дає ряд важливих переваг: Обробка заготовки з різних сторін без перевстановлення Спеціалізація на різних завданнях - вертикальний шпиндель використовується для свердління, розточування отворів та роботи кінцевими фрезами, горизонтальний призначений для силового фрезерування Можливість використовувати довгі оправки для отримання складного профілю деталі за один прохід. Чи можуть у фрезерно-свердлильному комбінованому верстаті два шпинделі працювати одночасно? Ні. У таких верстатах використовується один головний двигун, який по черзі приводить у дію або вертикальний, або горизонтальний шпиндель.  Як реалізована система охолодження у фрезерно-свердлильних верстатах з двома шпинделями? Система охолодження у таких верстатах зазвичай має розгалужувач з двома точками подачі: одна орієнтована під роботу вертикального шпинделя, інша — під горизонтальний. Що таке мікрометрична подача пінолі і яка її роль у фрезерно-свердлильному верстаті? Мікрометрична подача пінолі — це механізм дуже точного, дозованого переміщення шпинделя (пінолі) по вертикалі, який дозволяє опускати або піднімати інструмент на соті частки міліметра. Це дає змогу точно задати глибину свердління, контролювати знімання матеріалу при фрезеруванні та уникнути перерізання або недообробки. Які переваги і недоліки одного двигуна на два шпинделі у фрезерно-свердлильному верстаті? Перевагами одного двигуна на 2 шпинделі є простота і надійність конструкції та передача повної потужності на активний шпиндель. Недоліки - неможливість одночасної роботи обох шпинделів і менша гнучкість налаштування режимів під конкретну задачу.
