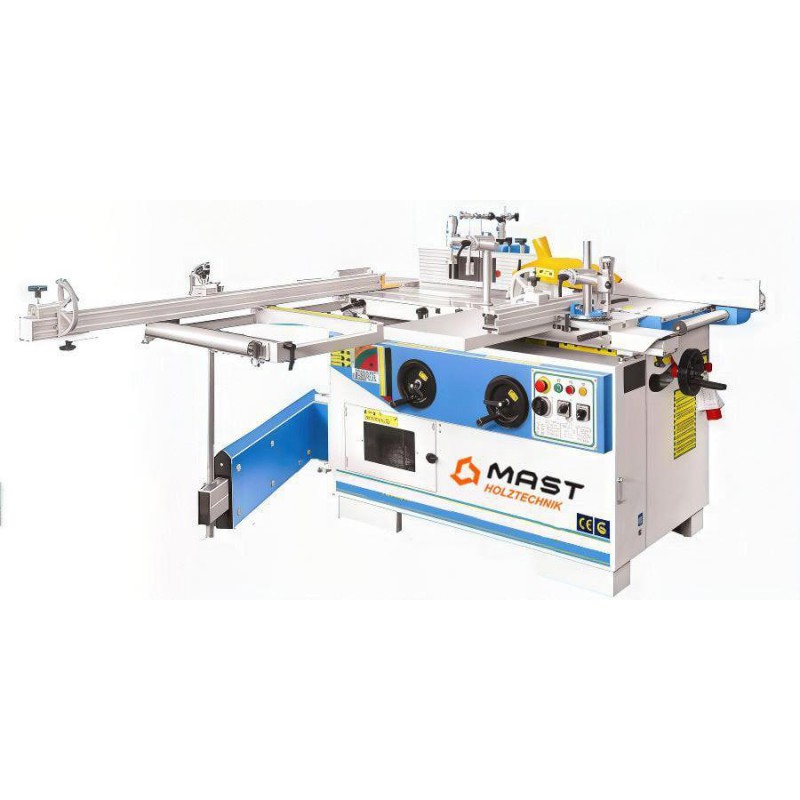

П’ятиопераційний верстат MAST Holztechnik K5-32

П’ятиопераційний верстат MAST Holztechnik K5-32 - це комбіноване деревообробне обладнання, яке поєднує у собі кілька важливих функцій. Наявність таких робочих вузлів, як фуганок, рейсмус, фрезер і форматна пила, роблять цей верстат універсальним для різних застосувань. Опційно верстат також може дооснащуватися підрізним вузлом і свердлильно-довбальним пристроєм. Вагомою перевагою є незалежні двигуни вузлів: фрезерний і пильний агрегати мають окремі двигуни потужністю 2,2 кВт кожен, а фугувальний і рейсмусовий працюють від спільного двигуна потужністю 2,2 кВт. Робоча ширина фуганка і рейсмуса становить 320 мм, товщина заготовок - 4-230 мм. 3-ножовий стругальний вал ø 100 мм має швидкість обертання 5000 об/хв. Фрезерний шпиндель має діаметр 30 мм та вертикальний хід 160 мм. 4 швидкості обертання (8000/ 6000/ 3500/ 1400) дозволяють підібрати оптимальний режим обробки. Максимальний діаметр інструменту - 180 мм при профілюванні та 250 мм при шипорізанні. На пильному вузлі можливе встановлення диска діаметром 250 мм або 315 мм. Нахил диска на 90-45° дає змогу виконувати кутові різи. Незважаючи на такий широкий функціонал, цей комбінований деревообробний верстат 5-в-1 досить компактний і займає небагато місця, що робить його ідеальним вибором для невеликих і середніх майстерень. Технічні характеристики п’ятиопераційного верстата MAST Holztechnik K5-32 СТАНДАРТНА КОМПЛЕКТАЦІЯ Фугувальний вузол Ширина робочих столів, мм 320 Загальна довжина столів, мм 1500 Максимальна товщина шару, що знімається, мм 5 Діаметр ножового вала, мм ø 100 Кількість ножів 3 Розміри ножів, мм 320 х 30 х 3 Оберти ножового вала, об/хв 5000 Потужність двигуна, кВт 2.2 Розміри опорної лінійки, мм 155 Рейсмусовий вузол Розміри робочого столу, мм 600 x 316 Товщина деталі, що обробляється, мін/макс, мм 4-230 Швидкість подачі, м/хв 7 Максимальна товщина шару, що знімається, мм 3 Фрезерний вузол Розміри робочого столу, мм 1250 x 450 Діаметр шпинделя, мм ø 30 Робоча довжина шпинделя, мм 125 Вертикальний хід шпинделя, мм 160 Максимальний діаметр інструменту, мм: -при профілюванні -при шипорізанні ø 180 ø 250 Оберти шпинделя, об/хв 8000/6000/3500/1400 Діаметри отвору робочого столу, мм ø190-ø160-ø105-ø65 Потужність двигуна, кВт 2.2 (3.0) Максимальний діаметр/глибина спускання інструменту під робочу поверхню столу, мм ø180/h=75 Висота робочого столу від підлоги, мм 850 Опорні лінійки, мм 2 x 350 Діаметр виходів під аспірацію, мм: - під робочим столом - на захисному кожусі ø 120 ø 120 Пильний вузол Розміри форматного столу, мм 1500 x 285 Діаметр пильного диска, мін/макс, мм ø250 / ø315 Діаметр посадкового отвору, мм ø 30 Нахил пильного диска (°) 90-45 Макс. висота пропилу, 90°/45°, мм: - при діаметрі диска ø 315 мм - при діаметрі диска ø 250 мм 102 / 72 70 / 49 Оберти диска, об/хв 4000 Потужність двигуна, кВт 2.2 (3.0) Діаметр виходу під аспірацію, мм ø 120 Макс. ширина пропилу з паралельною лінійкою, мм 630 Загальні характеристики верстата Габаритні розміри (ДхШхВ), мм 1700 х 1300 х 900 Необхідна площа, м 3.85 х 4.5 Вага, кг 650 ОПЦІЇ Підрізний агрегат Діаметр пильного диска, мм Ø 120 Діаметр посадкового отвору Ø 20 Оберти підрізного диска, об/хв 8000 Потужність двигуна, кВт 0.75 (1.0) Свердлильний вузол Максимальний діаметр свердла, мм Ø16 Розміри робочого столу, мм 300х500 Поздовжній хід, мм 210 Поперечний хід, мм 250 Вертикальний хід, мм 160 Стіл форматний, мм 1270 Опорні лінійки захисту фрезерного шпинделя, мм 2х500 Інтегральні лінійки захисту фрезерного шпинделя, мм 2х350, 2х500 Розширення форматного столу, мм 500х320 Ексцентрикові лещата Поперечний упор для торцювання Опорна лінійка для поперечної пили, мм 900 Потужність гол. двигуна, кВт 3.0 (4.0) Однофазні двигуни 2.2 (3.0) Діаметр фрезерного шпинделя, мм Ø1 ¼”, Ø32, Ø35 Переваги п’ятиопераційного верстата MAST Holztechnik K5-32 Багатофункціональність - поєднує в одному корпусі фуганок, рейсмус, фрезер і форматну пилу. Опційно - підрізний вузол і свердлильно-довбальний пристрій Незалежні двигуни фрезерного і пильного вузлів потужністю 2,2 кВт кожен Спільний двигун фугувального і рейсмусового вузлів потужністю 2,2 кВт Напруга живлення - 400 В Габаритні розміри (ДхШхВ) - 1700х1300х900 мм Вага - 650 кг. Фугувальний і рейсмусовий вузли Ширина обробки - 320 мм 3-ножовий стругальний вал ø 100 мм Швидкість обертання вала - 5000 об/хв Глибина зняття за прохід - 5 мм фуганок, 3 мм рейсмус Товщина деталі - 4-230 мм Литі чавунні столи з шліфованою поверхнею Розмір фугувальних столів - 320х1500 мм Розмір рейсмусового столу - 316х600 мм Швидкість подачі - 7 м/хв Алюмінієва напрямна лінійка з нахилом на 90-45°. Фрезерний вузол Діаметр шпинделя - 30 мм Вертикальний хід шпинделя - 160 мм 4 швидкості обертання шпинделя (1400, 3500, 6000, 8000 об/хв) Мксимальний діаметр фрези - 180 мм для профілювання, 250 мм для шипорізання Регульований упор із двома лінійками та мікрометричним налаштуванням. Пильний вузол Діаметр ріжучого диска - 250 мм; 315 мм Швидкість обертання - 4000 об/хв Нахил пильного диска на 90-45° Глибина пропилу (90°/45°): діаметр диска 250 мм - 70 /49 мм, діаметр диска 315 мм - 102 /72. Доступні опції п’ятиопераційного верстата MAST Holztechnik K5-32 Свердлильно-пазувальний пристрій Підрізний диск Форматна каретка з ходом 1270 мм Розширення форматного столу 500х320 мм Ексцентрикові лещата Опорні та інтегральні лінійки Потужність головного двигуна 3 кВт/ 4 кВт Однофазні двигуни Фрезерний шпиндель Ø1 ¼”, Ø32, Ø35. Конструктивні особливості п’ятиопераційного верстата MAST Holztechnik K5-32 ФУГУВАЛЬНИЙ ВУЗОЛ Литі фугувальні столи є надійною базою для обробки. Нахил напрямної лінійки дозволяє знімати фаску. РЕЙСМУСОВИЙ ВУЗОЛ На рейсмусі можлива обробка деталей висотою 4-225 мм. Відображення розміру по лінійці та механічному лічильнику. ФРЕЗЕРНИЙ ВУЗОЛ Шпиндель діаметром 32 мм. Чотири швидкості обертання (2000/ 3100/ 4400/ 7000 об/хв) дають можливість оптимально підібрати режим різання під різні завдання. ПИЛЬНИЙ ВУЗОЛ Можливість поздовжнього, поперечного та кутового розкрою, а також пиляння з підрізною пилою (опція) фанерованих плитних матеріалів. Часті запитання Більше корисної інформації про конструкцію та експлуатацію багатоопераційних верстатів - у відповідях на часті запитання. Як у багатоопераційних верстатах забезпечується точність позиціонування при переході між операціями? Точність позиціонування забезпечується завдяки жорсткій литій або сталевій рамі, каліброваним напрямним, а також фіксаторам положення робочих столів і шпинделів. Як у багатоопераційних верстатах відбувається зміна режимів? Зміна режимів у багатоопераційних деревообробних верстатах відбувається через механічне переналаштування (зміна положення столів, інструменту і т.д) та перемикання приводів. Які переваги мають незалежні двигуни на всі вузли багатоопераційного верстата? Незалежні двигуни забезпечують такі переваги: Оптимізована потужність для кожного вузла Зручність перемикання між режимами та швидке переналаштування верстата. З якого матеріалу зазвичай виготовляється рама багатоопераційних верстатів? Рама зазвичай виготовляється з литого чавуну або сталевих профільних балок, що забезпечує високу жорсткість і зменшує вібрації під час роботи. Як здійснюється видалення пилу і стружки в багатоопераційних верстатах? Всі робочі вузли мають окремі патрубки для підключення до централізованої аспірації. Це дозволяє зосередити максимальну потужність всмоктування саме на працюючому вузлі.
