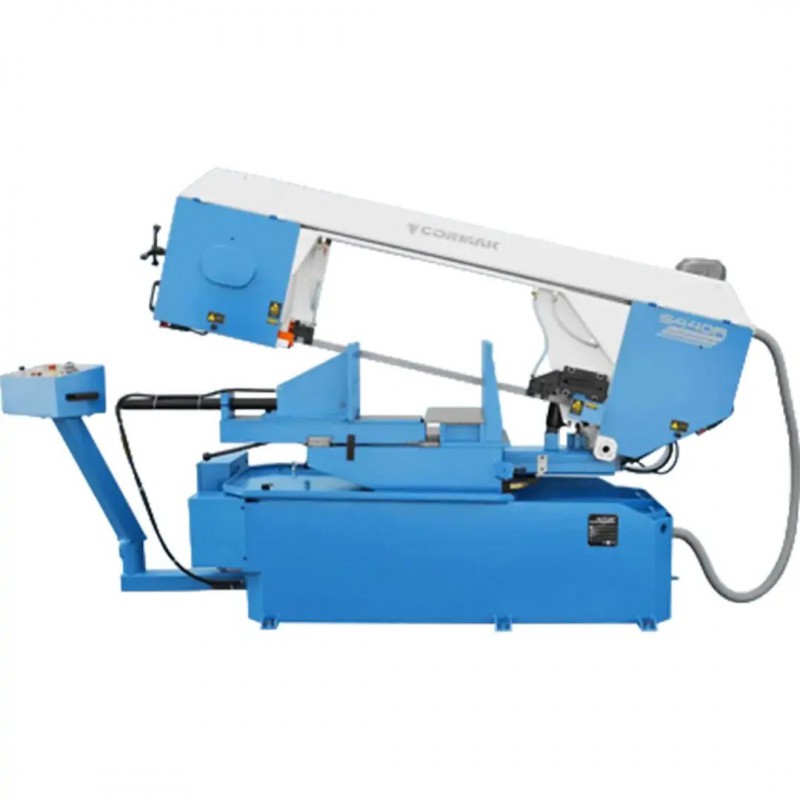

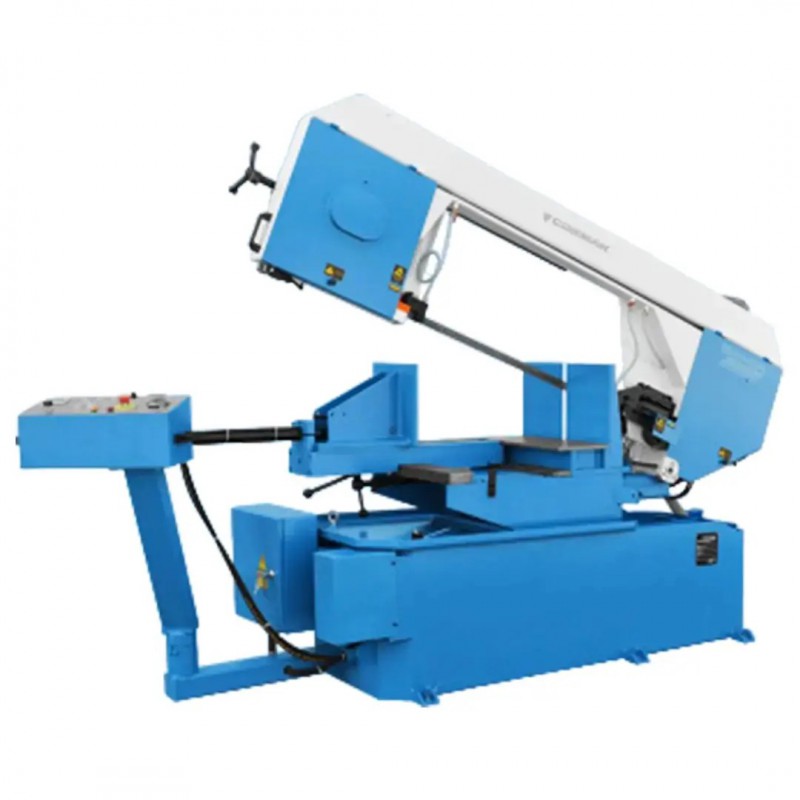

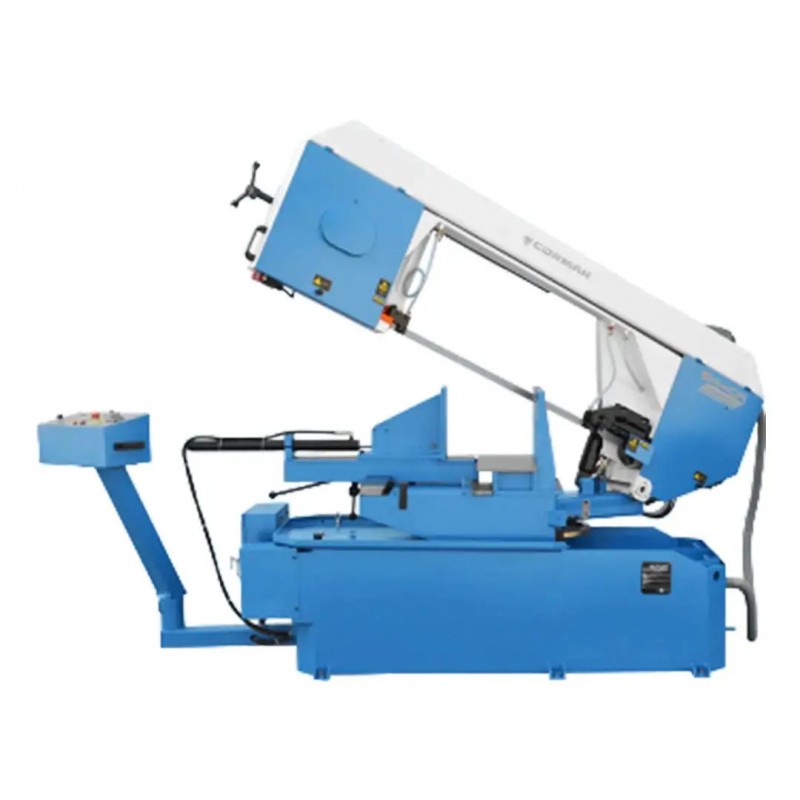

Стрічкопильний верстат CORMAK S-440R - це промислове обладнання напівавтоматичного типу, призначене для високоточного різання металевих заготовок круглого перерізу діаметром до 450 мм, квадратного профілю розміром до 450х450 мм і прямокутного перерізу розміром до 620х440 мм. Оснащена трифазним двигуном потужністю 4,4 кВт, який розрахований на інтенсивну експлуатацію і великі навантаження. Позиціонування заготовки здійснюється вручну. Цикл різання автоматизований і керується PLC контролером.
Гідравлічне опускання ріжучої голови з плавним регулюванням швидкості забезпечує плавність і контрольованість подачі. Швидкість руху стрічки плавно регулюється інвертором у діапазоні 20-90 м/хв. Поворот голови від -60° до +60° дозволяє виконувати кутові різи. Кут різання встановлюється з панелі керування і відображається на цифровому дисплеї. Завдяки жорсткій, литій чавунній конструкції ця напівавтоматична пила по металу залишається стабільною навіть при максимальному навантаженні.
Особливості стрічкопильного верстата CORMAK S-440R
- Максимальна ріжуча здатність - Ø450 мм; 620х440 мм; 450х450 мм
- Мінімальний діаметр різу - 5 мм
- Трифазне живлення

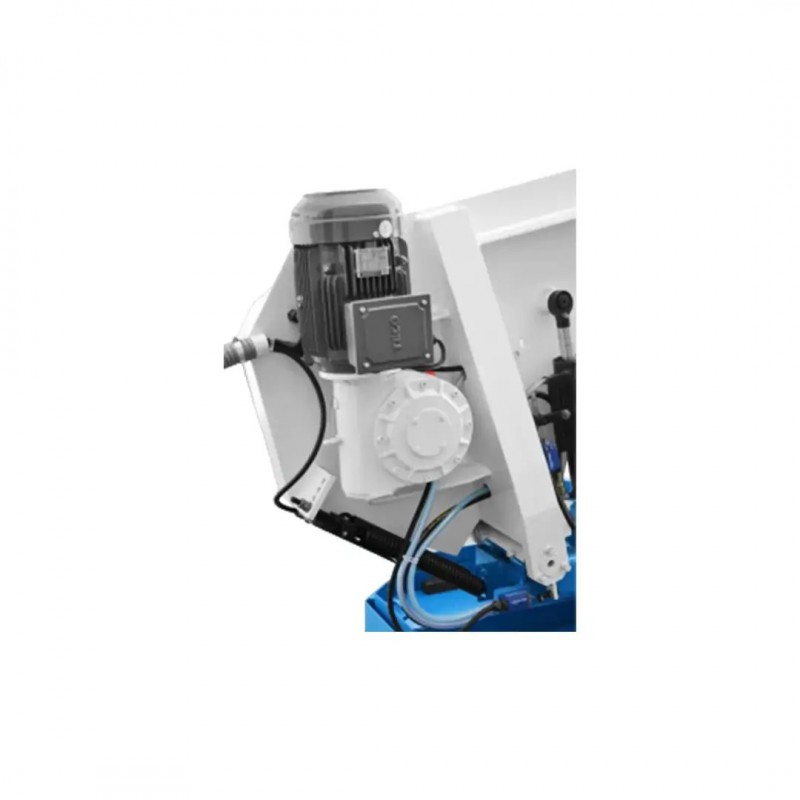

- Потужність двигуна - 4,4 кВт
- Ручна подача заготовки
- Автоматизований цикл різання
- PLC контролер
- Гідравлічне опускання ріжучої голови з плавним регулюванням швидкості
- Автоматичне повернення голови у вихідне положення після закінчення різання
- Пам’ять положення голови

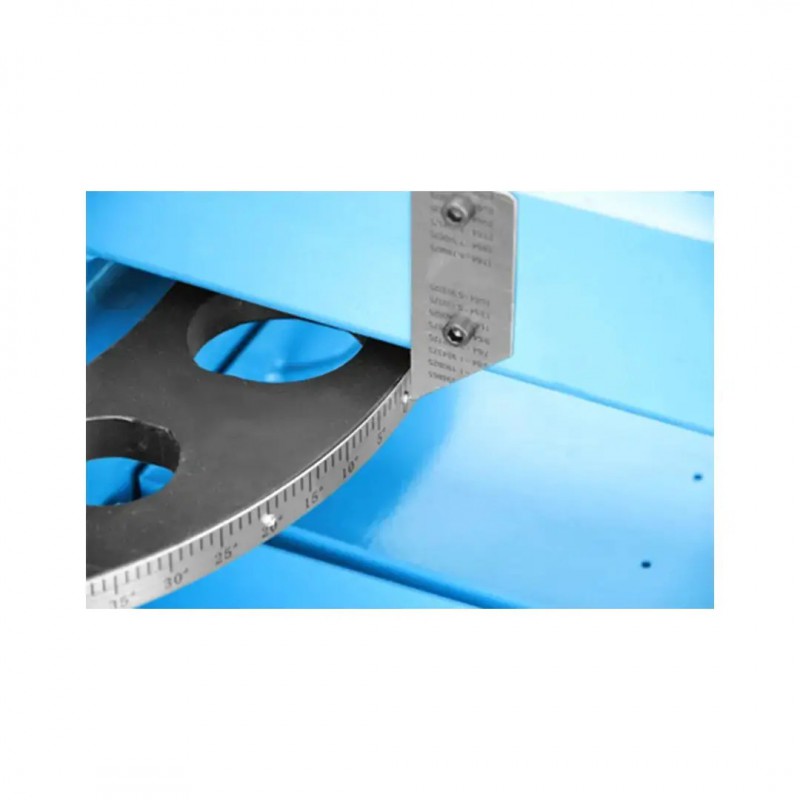

- Поворот голови від -60° до +60°
- Налаштування кута різання з панелі керування
- Відображення кута різання на цифровому дисплеї
- Плавне регулювання швидкості руху стрічки у діапазоні 20-90 м/хв за допомогою інвертора
- Гідравлічні лещата з висотою основи 780 мм
- Мінімальна довжина заготовки в лещатах - 30 мм
- Твердосплавні напрямні полотна

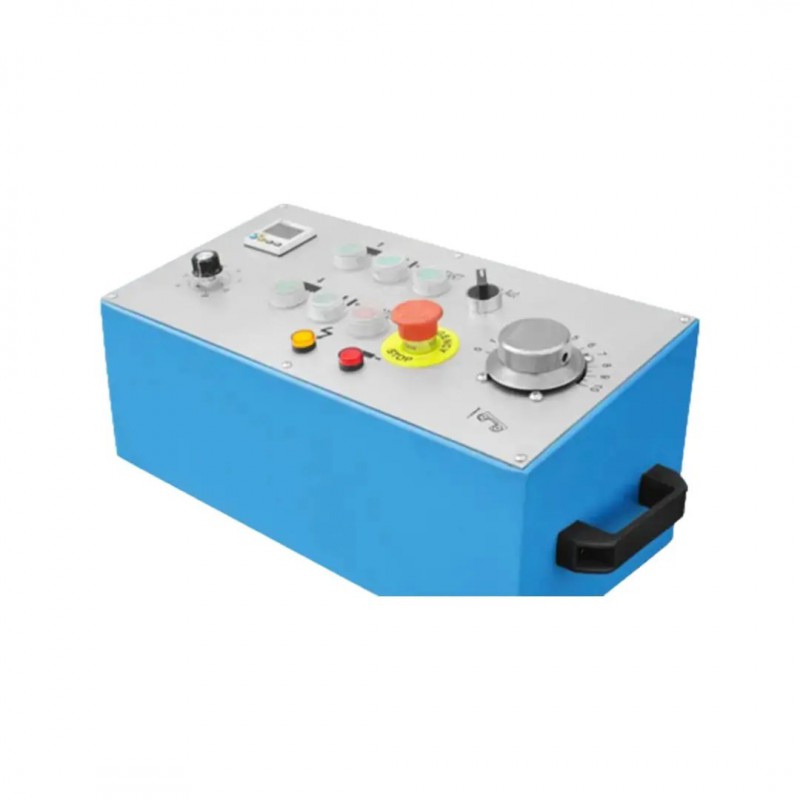

- Розміщена на окремому постаменті панель керування
- Система охолодження ЗОР
- Жорстка горизонтальна конструкція з литого чавуну
- Вага 1100 кг.
Часті запитання
Відповіді на часті запитання допоможуть краще розібратися в особливостях конструкції і роботи напівавтоматичних стрічкових пил.
Які операції в напівавтоматичній стрічковій пилі виконуються автоматично, а які вручну?
В напівавтоматичних стрічкових пилах автоматизовані затиск заготовки, опускання ріжучої голови, різання і підйом голови після закінчення різу. Подача заготовки на потрібну довжину, запуск циклу різання та розтиск лещат зазвичай виконуються вручну.
Як в напівавтоматичній стрічковій пилі виконується опускання ріжучої голови?

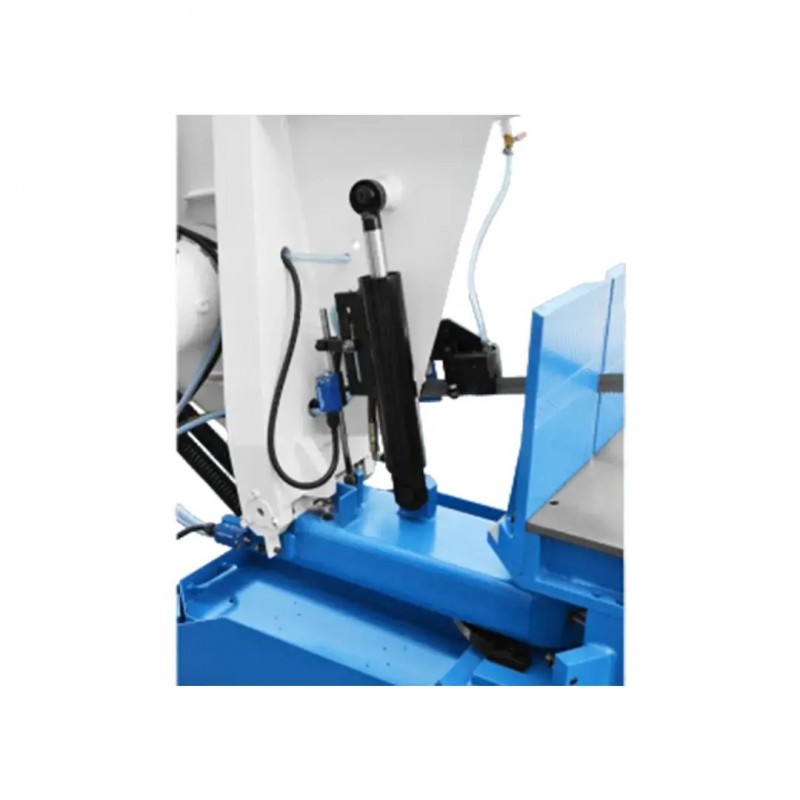

Ріжуча голова опускається під дією гідроциліндра, а швидкість її руху контролює дросельний клапан.
Які переваги гідравлічних лещат у напівавтоматичній стрічковій пилі?
Гідравлічні лещата надійно фіксують заготовку, адаптуються до нерівних поверхонь або профілів, не допускаючи зміщення при різанні. Це значно підвищує точність і повторюваність різання.
Як працює охолодження в напівавтоматичній стрічковій пилі?
Система охолодження автоматично вмикається під час різання і подає рідину в зону різу, що зменшує нагрів полотна і покращує чистоту поверхні.
Які переваги PLC у напівавтоматичній стрічковій пилі?
PLC контролер керує всім напівавтоматичним циклом: активацією двигуна полотна, точним часом спрацювання гідравлічних клапанів для затиску і подачі рами та активацією кінцевих вимикачів для автоматичного підйому. Це забезпечує стабільну та повторювану послідовність операцій.
