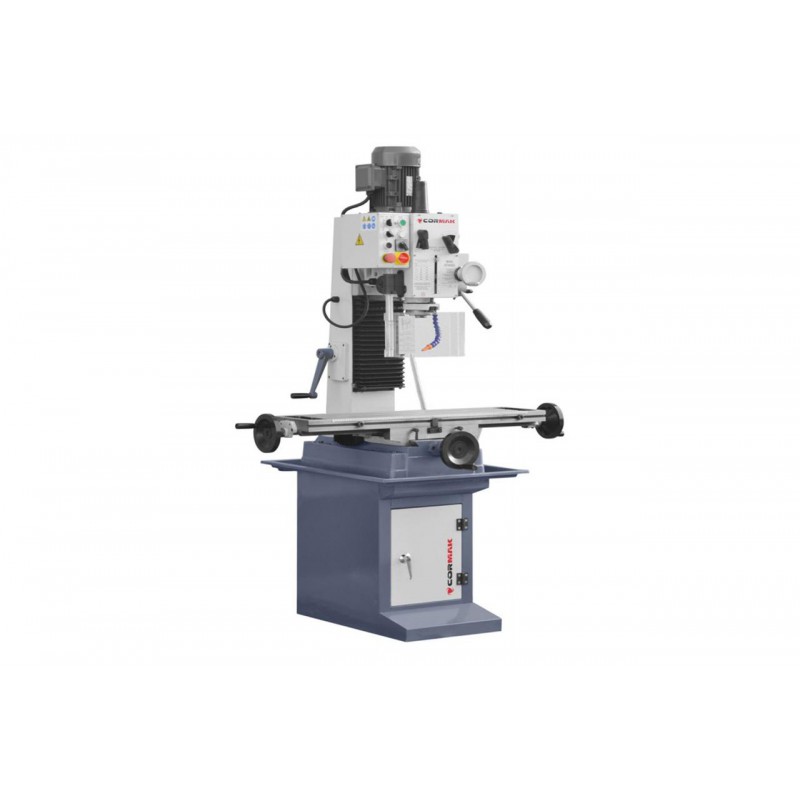

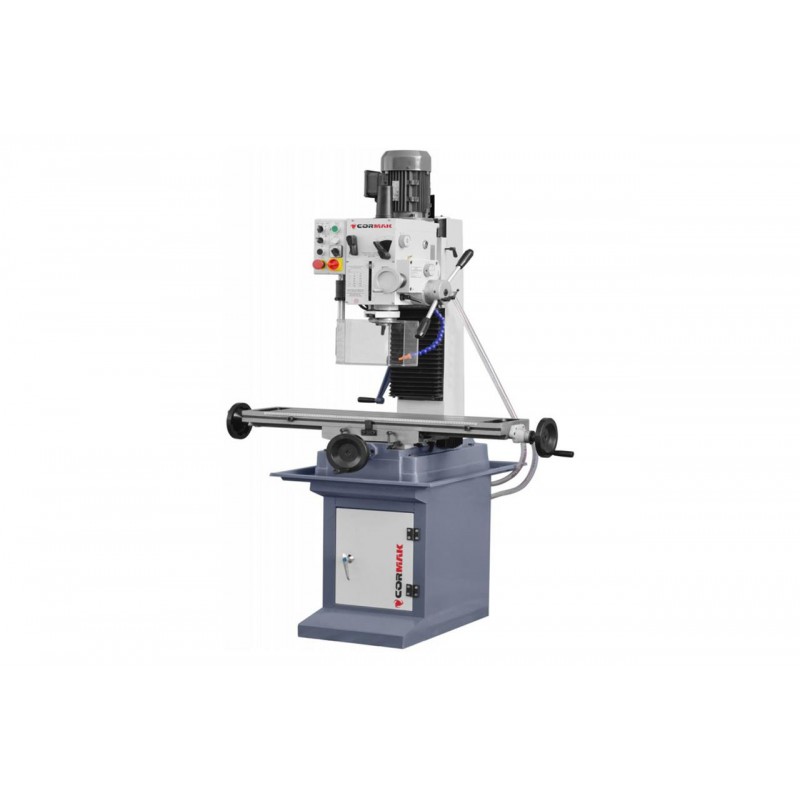

Свердлильно-фрезерний верстат Cormak ZX7045BXL

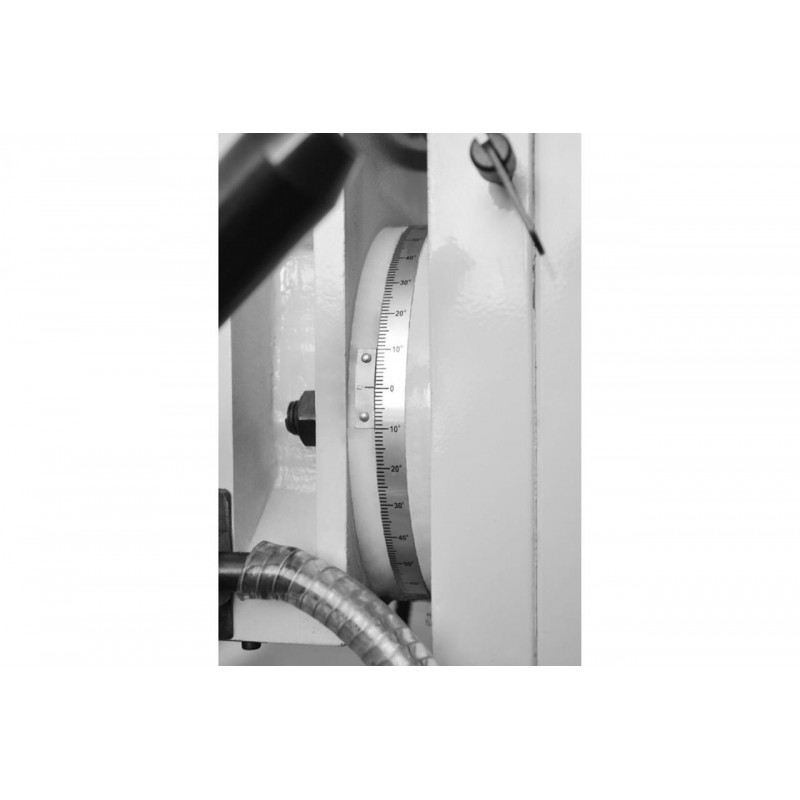

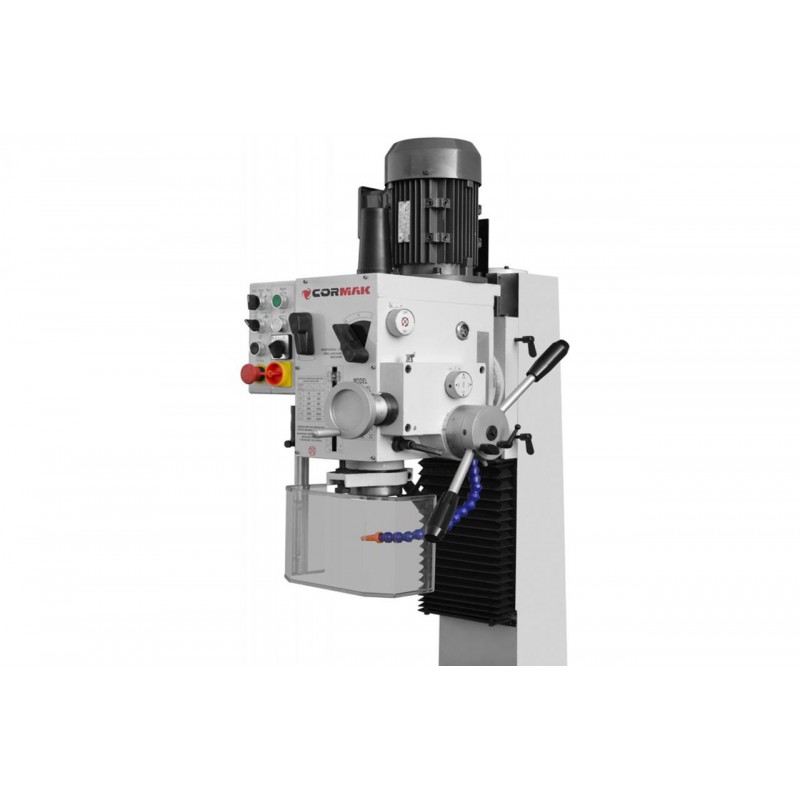

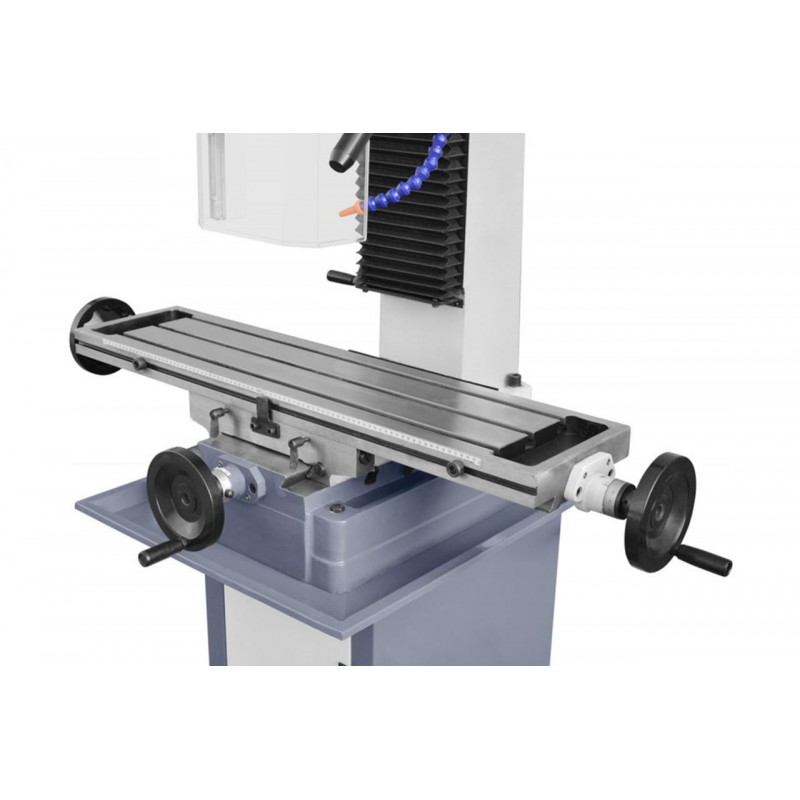

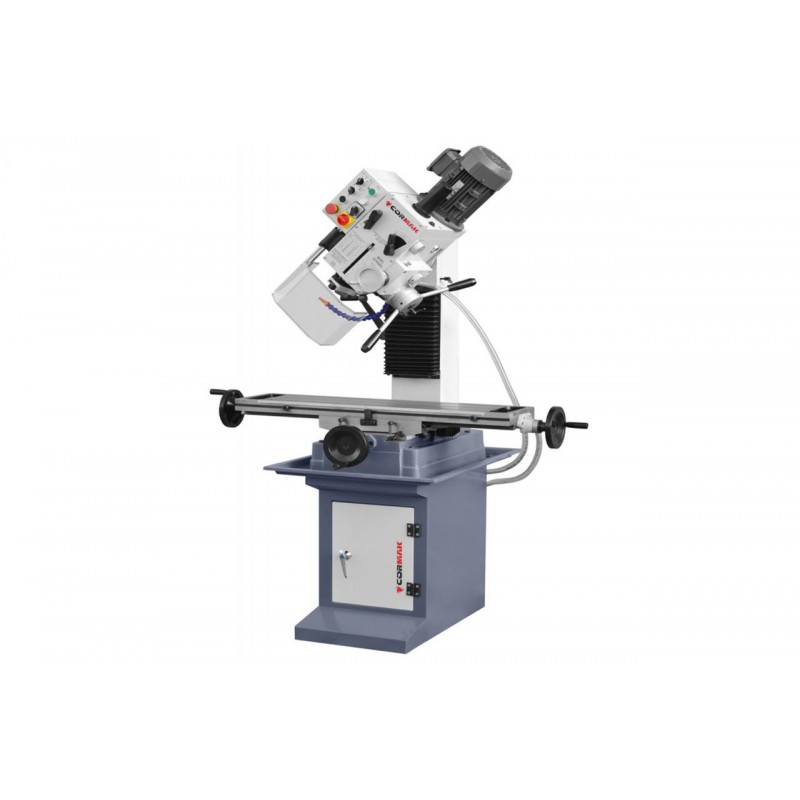

Свердлильно-фрезерний верстат Cormak ZX 7045 BXL - це універсальне обладнання, призначене для свердління, розсвердлювання і розгортання отворів, кінцевого і торцевого фрезерування, а також нарізання різьби у металевих деталях. Особливістю моделі є подовжений стіл (1000х240 мм), що дозволяє обробляти заготовки довжиною до 700 мм. Поворотна в межах ±90° головка дає змогу свердлити під кутом і виконувати фасонне та похиле фрезерування. Шпиндель виконаний із загартованої сталі та встановлений на прецизійних роликових підшипниках. Конус МК4 дозволяє використовувати потужний інструмент з великим хвостовиком. Автоматична тришвидкісна подача шпинделя (0,1/ 0,18/ 0,26 мм/об) забезпечує постійну, рівномірну швидкість опускання інструменту, що покращує якість і продуктивність обробки. Для високоточних операцій є механізм мікроподачі. 12 швидкостей обертання шпинделя дозволяють підібрати оптимальний режим обробки. Завдяки жорсткій чавунній станині і напрямним “ластівчин хвіст” з клиновим регулюванням, цей верстат для майстерні по металу зберігає точність і надійність протягом усього терміну експлуатації. Особливості свердлильно-фрезерного верстата Cormak ZX 7045 BXL Потужність двигуна - 1,8 кВт Трифазне живлення Поворотна на ±90° головка Регулювання висоти головки Максимальний діаметр свердління (сталь/чавун) - 32/45 мм Максимальний діаметр кінцевого фрезерування - 80 мм Максимальний діаметр торцевого фрезерування - 32 мм Шпиндель із загартованої сталі на прецизійних підшипниках Хід пінолі шпинделя - 120 мм Конус шпинделя МК4 12 швидкостей обертання шпинделя (75/ 150/ 180/ 280/ 360/ 560/ 600/ 1000/ 1200/ 1600/ 2000/ 3200 об/хв) Коробка передач зі шліфованими, загартованими шестернями Автоматична 3-швидкісна подача шпинделя (0,1/ 0,18/ 0,26 мм/об) Механізм ручної мікроподачі шпинделя Реверс шпинделя Масивний, точно відшліфований стіл із Т-пазами Розмір столу - 1000х240 мм Поздовжній хід столу (вісь X) - 700 мм Поперечний рух столу (вісь Y) - 210 мм Вертикальне переміщення (вісь Z) - 380 мм Ширина Т-пазів - 14 мм Широка колона призматичної форми Напрямні “ластівчин хвіст” з регулювальними клиновими планками Лита чавунна конструкція Габаритні розміри - 1300х820х2200 мм Вага - 360 кг. Комплектація свердлильно-фрезерного верстата Cormak ZX 7045 BXL В комплект поставки входять: Патрон B16 – 13 мм Оправка MK4/B16 Оправка MK4/D27 Перехідна втулка MK4/MK3 Перехідна втулка MK3/MK2. Часті запитання Більше дізнатися про особливості свердлильно-фрезерних верстатів по металу можна з відповідей на запитання. Чим свердлильно-фрезерний верстат відрізняється від звичайного свердлильного? Свердлильно-фрезерні верстати мають координатний стіл X/Y, фрезерний шпиндель на посилених підшипниках, ширший діапазон обертів шпинделя, а також масивну, часто призматичну колону. Це дозволяє не лише свердлити отвори, а й фрезерувати площини, пази та контури. Чому в свердлильно-фрезерних верстатах зазвичай вертикально рухається не стіл, а шпиндель? Таке конструктивне рішення дозволяє зберегти жорсткість столу, спростити конструкцію і зробити верстат компактнішим. Які переваги автоматичної подачі шпинделя у свердлильно-фрезерному верстаті? Автоматична подача шпинделя дає такі переваги: Рівномірний рух інструменту Краща повторюваність Вища якість обробки Вища продуктивність Менше навантаження на оператора. Чому свердлильно-фрезерні верстати часто мають призматичну колону? У порівнянні з круглою, призматична колона має суттєво вищі жорсткість і стійкість до скручування, що важливо для фрезерних операцій, де діють значні поперечні сили. Також призматична колона забезпечує більш плавний і точний вертикальний рух головки без люфтів і вищу стабільність при поворотній головці. Навіщо шпиндель свердлильно-фрезерного верстата оснащують пінолею з окремим ходом? Піноля з окремим ходом дозволяє швидко свердлити без перестановки головки, точно контролювати глибину та поєднувати свердління і фрезерування на одному верстаті.
