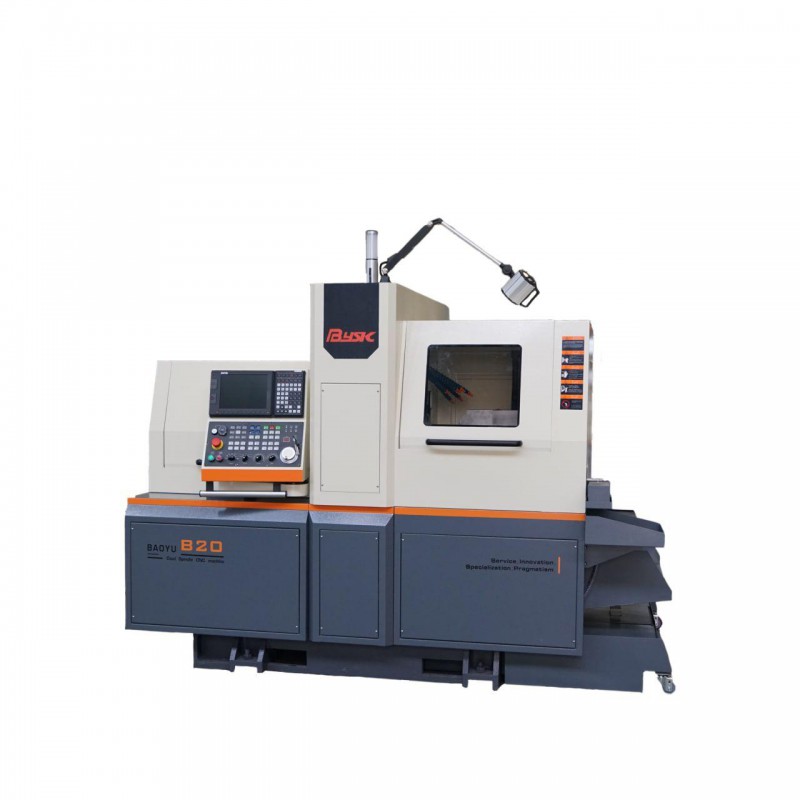

Токарний верстат ЧПУ швейцарського типу BYSK B20

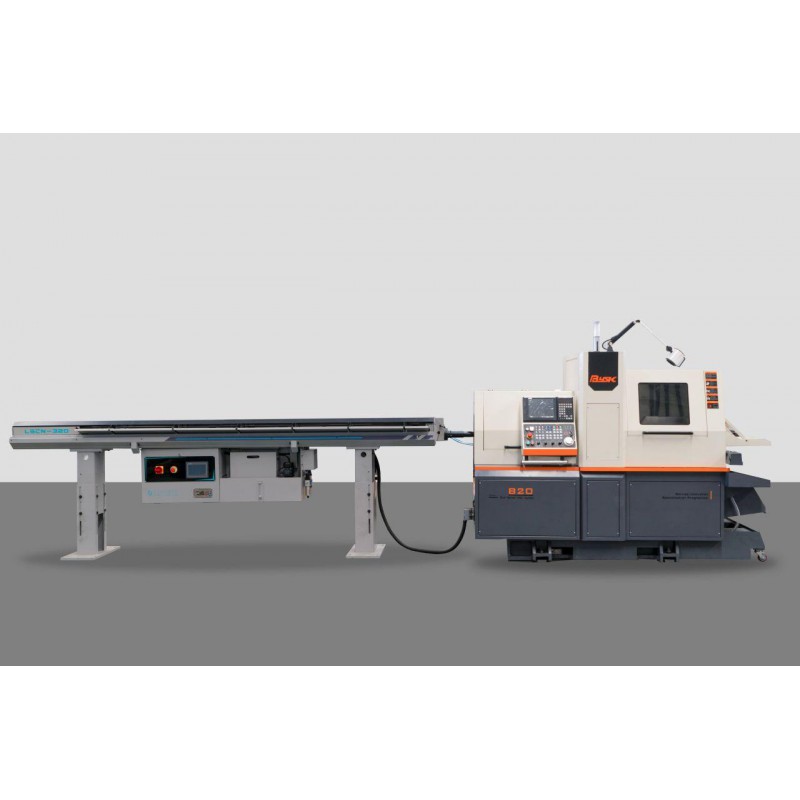

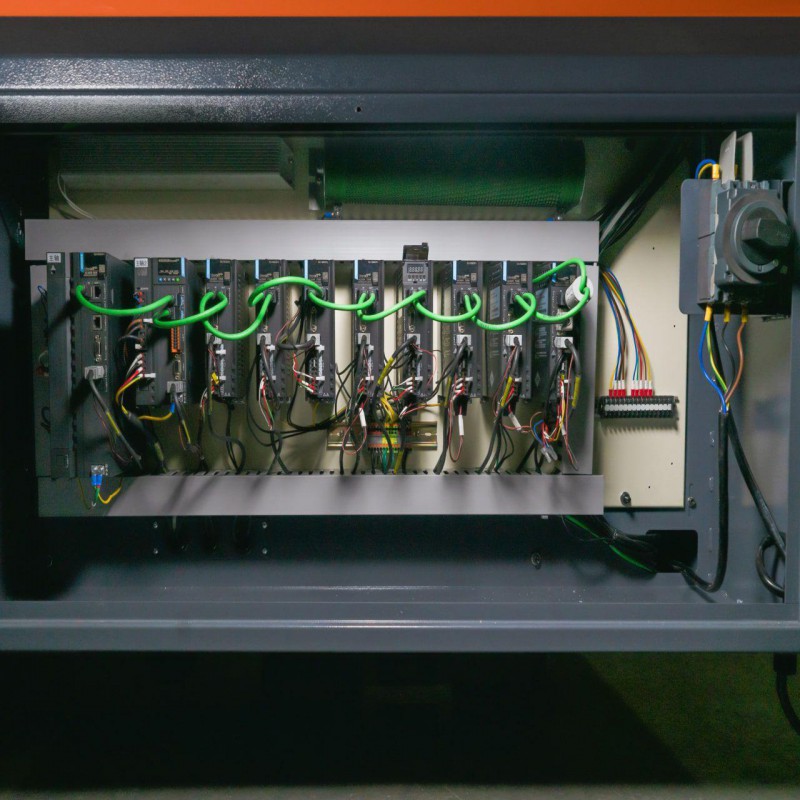

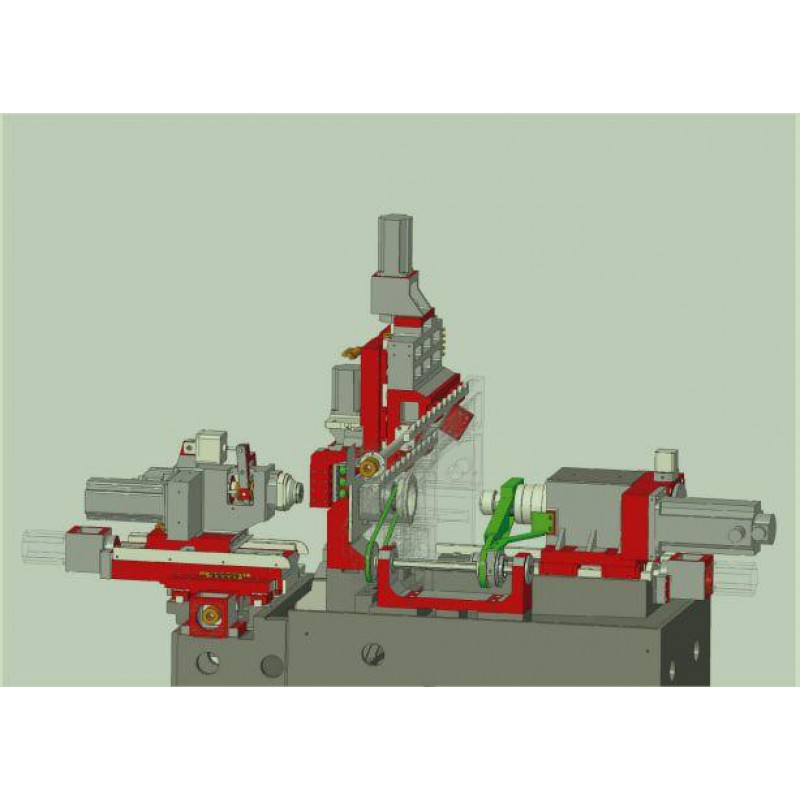

Токарний верстат 5-ти осьовий швейцарського типу з ЧПК B20 Комплектація (входить у вартість) Насос ЗОР високого тиску Уловлювач масляного "туману" Автоматичний податчик прутка (бар-фідер) Опис конструкції У шпинделі використовуються імпортні надвисокоточні радіально-упорні шарикопідшипники, що забезпечують високу жорсткість і довговічність. Для лінійних переміщень застосовуються: імпортні високоточні кульково-гвинтові пари високоточні напрямні Rexroth (Німеччина) Технічні характеристики Живлення та потужність Живлення: три фази AC 380В Частота: 50 Гц Загальна потужність: 15 кВт Система ЧПК Система ЧПК: LNC Модель: T6850 Програмна точність: 0.001 мм Робоча швидкість: 1–4000 мм/хв Швидкі переміщення осей X вісь: 28000 мм/хв Y вісь: 28000 мм/хв Z вісь: 28000 мм/хв Основний шпиндель Максимальний діаметр заготовки: Φ20 мм Отвір шпинделя: Φ21 мм Висота центра від землі: 1050 мм Оберти: 0–5000 об/хв Потужність двигуна: 5 кВт Контр-шпиндель Максимальний діаметр заготовки: Φ20 мм Оберти: 0–5000 об/хв Потужність двигуна: 2 кВт Переміщення (осі X1, Y1, Z1) X1: 140 мм (діаметр) Y1: 300 мм Z1: 330 мм Серводвигуни X: 0.75 кВт Y: 1 кВт Z: 1 кВт Направляючі Тип: рейкові прецизійні Переміщення (осі X2, Z2) X2: 500 мм (діаметр) Z2: 200 мм Серводвигуни X2: 1 кВт Z2: 1 кВт Система СОЖ Потужність двигуна: 0.48 кВт Об’єм баку: 250 л Система змащування Потужність двигуна: 35 Вт Об’єм мастила: 2 л Інструментальна система Основний шпиндель 12×12 квадрат + Ø20 отвір під тримач Кількість: 6 шт + 4 шт Контр-шпиндель Ø16 отвір під тримач — 1 шт Ø20 отвір під тримач — 1 шт ER16 гніздо — 2 шт 12×12 квадрат — 1 шт Габарити та вага Довжина: 2560 мм Ширина: 1440 мм Висота: 2000 мм Вага: 2100 кг Стандартна комплектація (деталізація компонентів) Назва Параметр Виробник ЧПК система LNC T6850 LNC, Тайвань Шпиндель — Власне виробництво, Китай Головний шпиндель 5 кВт серводвигун абсолютного позиціонування Inovance, Китай Двигун контршпинделя 2 кВт серводвигун абсолютного позиціонування Inovance, Китай X1 двигун 0.75 кВт серводвигун абсолютного позиціонування Inovance, Китай Y1 двигун 1 кВт серводвигун абсолютного позиціонування Inovance, Китай Z1 двигун 1 кВт серводвигун абсолютного позиціонування Inovance, Китай X2 двигун 1 кВт серводвигун абсолютного позиціонування Inovance, Китай Z2 двигун 1 кВт серводвигун абсолютного позиціонування Inovance, Китай Кульково-гвинтова пара — HIWIN / PMI, Тайвань Лінійні направляючі — HIWIN / THK, Тайвань Опційна конфігурація Основний шпиндель з боковою приводною головкою Цанговий зажим: ER11 + ER16 (2 шт + 2 шт) Потужність: 0.75 кВт Оберти: 5000 об/хв Контр-шпиндель з торцевою приводною головкою Цанговий зажим: ER16 (4 шт) Потужність: 0.75 кВт Оберти: 5000 об/хв Додатково (пояснення роботи систем) Насос ЗОР високого тиску У швейцарських токарних верстатах обробка відбувається на високих обертах і в обмеженому просторі. Високий тиск забезпечує: ефективне вимивання стружки з глибоких отворів охолодження інструменту збільшення ресурсу інструменту покращення якості поверхні Уловлювач масляного "туману" Під час роботи ЗОР утворює аерозоль. Система: відсмоктує повітря з робочої зони фільтрує мастило повертає його в бак подає очищене повітря назад у приміщення
