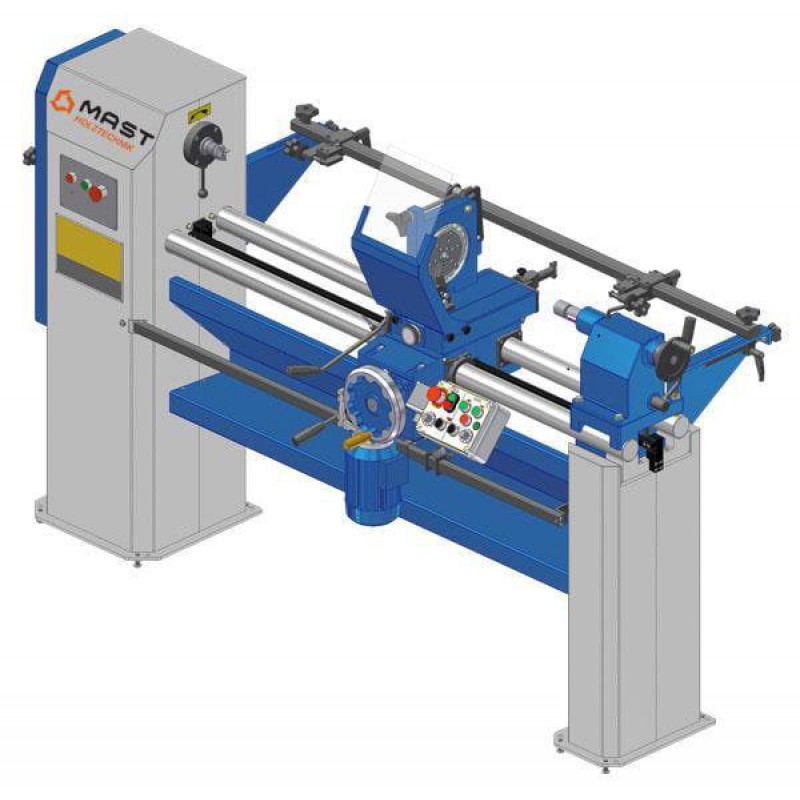

Токарний верстат MAST Holztechnik MCL 1201А

Токарний верстат MAST Holztechnik CL 1201A - це професійне обладнання для високоточної обробки заготовок з деревини та серійного виготовлення ідентичних деталей у меблевому та столярному виробництвах. В стандартну комплектацію входить копіювальний пристрій з глибиною обробки 65 мм і довжиною обробки 1270 мм. Перевагою моделі є можливість обробки великих діаметрів (610 мм над напрямними і 420 мм над супортом та при копіюванні). Автоматизована подача забезпечує постійну і рівномірну швидкість руху супорта вздовж осі заготовки, а плавне регулювання обертів шпинделя у діапазоні 375-3250 об/хв за допомогою частотного перетворювача дозволяє точно підібрати оптимальну швидкість обробки. Різьба M45х4,5 та конус MK3 забезпечують надійне кріплення оснащення і стабільну передачу високого крутного моменту. Жорстка, масивна конструкція з сірого чавуну мінімізує вібрації і забезпечує високу точність обробки. Потужний функціонал, надійність та безвідмовність роблять цей копіювальний токарний верстат відмінним вибором для професійних робіт.  Технічні характеристики токарного верстата MAST Holztechnik CL 1201A СТАНДАРТНА КОМПЛЕКТАЦІЯ Максимальна довжина оброблюваної деталі, мм 1270 Висота центрів, мм 1150 Висота центрів над напрямними, мм 305 Максимальний діаметр обробки, мм: - над напрямними - над ножовою опорою 10” (254 мм) - над супортом - при копіюванні Ø610 Ø430 Ø420 Ø420 Копіювальний пристрій: - глибина копіювання, макс., мм - довжина копіювання, макс., мм 65 1270 Еталонна деталь: - діаметр, макс., мм - довжина, макс., мм Ø150 1270 Передній край шпинделя: - зовнішнє різьблення - отвір M45x4.5 Ø19/MK3 Задня бабка: - хід пінолі, мм - конус пінолі, мм 140 MK3 Діаметр патрубків під аспірацію, мм Ø125/ Ø75 Оберти шпинделя, об/хв 375-3250 Потужність двигуна, кВт 1.1 (1.5) Габаритні розміри (ДхШхВ), мм 2200х1000х1250 Вага, кг 490 ОПЦІЇ Рухомий люнет з різцем Механізм для гвинтових (спіральних) канавок з кроком 3”(76), 4”(102), 6”(152), 8”(203), 12”(305), 16”(406), 24”(609 мм) Нерухомий люнет для круглих заготовок Нерухомий люнет для квадратних заготовок Переваги токарного верстата MAST Holztechnik CL 1201A Трифазне живлення Асинхронний двигун потужністю 1,1 кВт/1,5 кВт Діаметр обробки над напрямними - 610 мм, над супортом/ копіром - 430 мм Максимальна довжина деталі - 1270 мм Копіювальний пристрій в стандартній комплектації Довжина копіювання - 1270 мм, глибина копіювання - 65 мм Точність копіювання - +/- 0,1 мм Автоматизована подача супорта Рух супорта по круглих хромованих напрямних Різьба шпинделя M45x4.5 Конус шпинделя MK3 Плавне регулювання швидкості обертання у діапазоні 375-3250 об/хв за допомогою частотного перетворювача Ножова опора (підручник) 10'' (254 мм) для ручної обробки Пересувні упори для налаштування довжини обробки Упор-обмежувач для ручної обробки Захисний екран Захист від перевантаження двигуна Кінцевий вимикач для захисту від запуску при відкритій кришці Жорстка конструкція з сірого чавуну вагою 490 кг. Доступні опції токарного верстата MAST Holztechnik CL 1201A Механізм для нарізання спіральних канавок з кроком 3”(76), 4”(102), 6”(152), 8”(203), 12”(305), 16”(406), 24”(609 мм) Рухомий люнет з різцем Нерухомий люнет для круглих заготовок Нерухомий люнет для квадратних заготовок. Конструктивні особливості токарного верстата MAST Holztechnik CL 1201A КОПІЮВАЛЬНИЙ ПРИСТРІЙ Входить до комплекту постачання. Дозволяє точити заготовки однакової форми за заданим шаблоном. РУХОМИЙ ЛЮНЕТ (ОПЦІЯ!!!) Служить додатковою опорою у процесі обробки, виключаючи вібрації заготовки та підвищуючи якість одержуваної продукції.  НЕРУХОМИЙ ЛЮНЕТ (ОПЦІЯ!!!) Служить для додаткової фіксації заготовки в процесі обробки. Це збільшує жорсткість заготовки при обробці і підвищує якість продукції.  ЗАДНЯ БАБКА Масивний чавунний задній центр забезпечує надійну фіксацію заготовки у процесі обробки. ПРОВІДНИЙ ЦЕНТР Привід обертання заготовки здійснюється за допомогою зазубреного центру. Кріплення провідних центрів здійснюється за конусом MK3, що дозволяє встановлювати будь-який центр із такою посадкою. НАЛАШТУВАННЯ ДОВЖИНИ ОБРОБКИ Довжина обробки заготовки налаштовується за допомогою пересувних упорів. Для роботи в ручному режимі за допомогою маховика використовується упор-обмежувач. ПІДРУЧНИК Входить до комплекту постачання та дозволяє точити заготовки вручну. МАСИВНІ НАПРЯМНІ Переміщення супорта з різцями здійснюється по суцільнометалевих масивних напрямних, що забезпечує довгий термін служби обладнання та збереження точності обробки на весь період експлуатації. Комплектація токарного верстата MAST Holztechnik CL 1201A В стандартну комплектацію входять: Копіювальний пристрій 2 копіювальні різці 16х16 мм Ножова опора 10'' (254 мм) Планшайба Ø 10'' (254 мм) Ведучий центр MK3 Обертовий центр MK3 Прут для вибивання Стійка з гніздами для 4 різців Інструменти для обслуговування. Часті запитання Більше про токарно-копіювальні верстати та особливості їх конструкції і експлуатації - у відповідях на часті запитання. Які переваги автоматизованої подачі супорта у копіювально-токарному верстаті? При ручній подачі швидкість руху супорта неминуче змінюється (особливо на великій довжині), що призводить до нерівномірного знімання матеріалу та спотворення профілю. Автоматизована подача гарантує, що копіювальний різець рухається стабільно, забезпечуючи високу точність повторюваності форми. Завдяки рівномірній подачі і відсутності мікроскопічних ривків різця якість обробленої поверхні значно вища. Що таке підручник і яка його роль у токарно-копіювальному верстаті? Підручник (ножова опора) — це спеціальна знімна або регульована опорна планка, що встановлюється на станину токарного верстата. Його поверхня, як правило, розташована паралельно осі обертання заготовки. Підручник дозволяє виконувати обробку у ручному режимі, служачи стабільною точкою опори для ручного різця. Які переваги дає частотний перетворювач у токарно-копіювальному верстаті? Частотний перетворювач забезпечує плавне регулювання швидкості обертання шпинделя у робочому діапазоні, а не лише кілька фіксованих швидкостей. Швидкість можна регулювати миттєво, без необхідності зупиняти верстат, що значно підвищує продуктивність і економить час. Чому копіювально-токарні верстати потребують масивної станини? Копіювання створює значно більші поперечні зусилля, ніж ручне точіння. Легка станина буде вібрувати, що знизить точність і створить хвилі на деталях. Чавун або товстостінна сталь забезпечують поглинання вібрацій і зберігають геометрію верстата протягом усього терміну експлуатації. Для чого у токарно-копіювальному верстаті використовуються люнети? Люнети використовуються у токарно-копіювальних верстатах для підтримки довгих, тонких заготовок у процесі обробки. Їхня головна роль — запобігти прогину та вібрації заготовки, що забезпечує високу точність точіння та якість поверхні.
