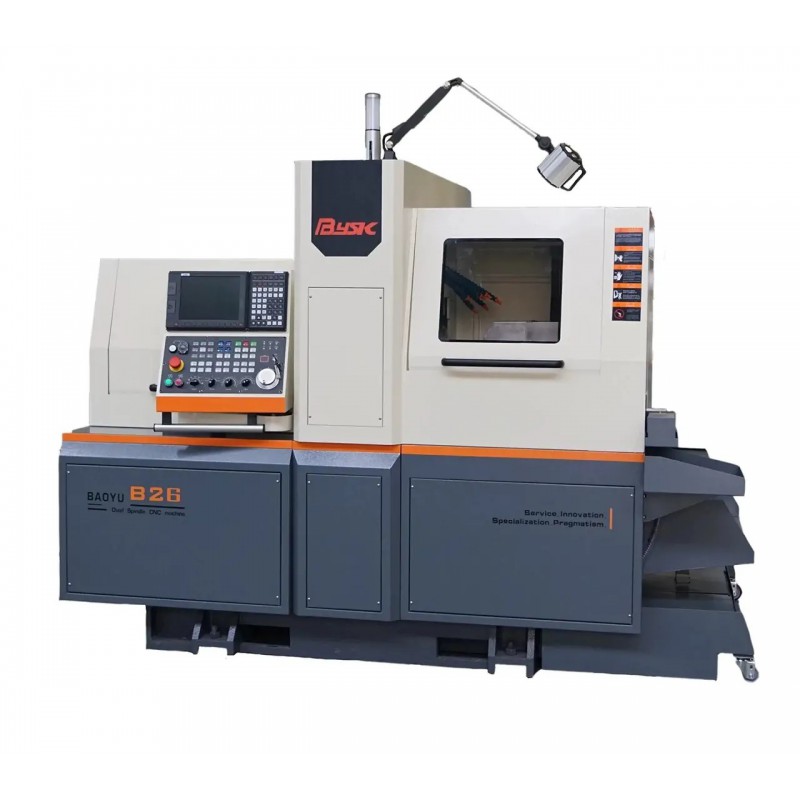

Токарний верстат ЧПУ швейцарського типу BYSK B26
Токарний верстат швейцарського типу з ЧПК B26 (5-осьова обробка)
Базова комплектація
- Насос СОЖ (ЗОР) високого тиску
- Система уловлювання масляного "туману"
- Автоматичний податчик прутка (бар-фідер)
Конструктивні особливості
Шпиндельний вузол оснащений імпортними надточними радіально-упорними підшипниками, що забезпечують стабільність роботи на високих обертах та тривалий ресурс.
Система переміщення побудована на базі високоточних кульково-гвинтових пар та лінійних напрямних Rexroth (Німеччина), що гарантує точність позиціонування і плавність ходу.
Технічні характеристики
| Живлення та потужність | |
|---|---|
| Тип живлення | 3 фази AC 380В |
| Частота мережі | 50 Гц |
| Сумарна потужність | 15 кВт |
| Система керування (ЧПК) | |
|---|---|
| Система | LNC T6850 |
| Точність програмування | 0.001 мм |
| Робоча швидкість | 1–4000 мм/хв |
| Швидкі переміщення | |
|---|---|
| Вісь X | 28000 мм/хв |
| Вісь Y | 28000 мм/хв |
| Вісь Z | 28000 мм/хв |
| Основний шпиндель | |
|---|---|
| Максимальний діаметр заготовки | Φ20 мм |
| Діаметр отвору шпинделя | Φ28 мм |
| Висота центру | 1070 мм |
| Діапазон обертів | 0–5000 об/хв |
| Потужність приводу | 5 кВт |
| Контршпиндель | |
|---|---|
| Максимальний діаметр заготовки | Φ26 мм |
| Діапазон обертів | 0–5000 об/хв |
| Потужність приводу | 2 кВт |
| Переміщення (X1, Y1, Z1) | |
|---|---|
| X1 | 180 мм |
| Y1 | 320 мм |
| Z1 | 350 мм |
| Серводвигун X | 0.75 кВт |
| Серводвигун Y | 1 кВт |
| Серводвигун Z | 1 кВт |
| Тип напрямних | Прецизійні рейкові |
| Переміщення (X2, Z2) | |
|---|---|
| X2 | 670 мм |
| Z2 | 250 мм |
| Серводвигун X2 | 1 кВт |
| Серводвигун Z2 | 1 кВт |
| Система СОЖ | |
|---|---|
| Потужність насоса | 0.48 кВт |
| Об’єм резервуара | 250 л |
| Система змащування | |
|---|---|
| Потужність | 35 Вт |
| Об’єм мастила | 2 л |
| Інструментальна система | |
|---|---|
| Основний шпиндель | 12×12 + Ø20 (6 + 4 шт) |
| Контршпиндель | Ø16 (2 шт), Ø20 (2 шт), ER16 (2 шт), 12×12 (1 шт) |
| Габарити та маса | |
|---|---|
| Розміри (Д×Ш×В) | 2570×1500×2025 мм |
| Вага | 2300 кг |
Компоненти та виробники
| Елемент | Характеристика | Виробник |
|---|---|---|
| Система ЧПК | LNC T6850 | Тайвань |
| Шпиндель | — | Китай |
| Основний двигун | 5 кВт | Inovance |
| Контршпиндель | 2 кВт | Inovance |
| Осі X1/Y1/Z1 | 0.75–1 кВт | Inovance |
| Осі X2/Z2 | 1 кВт | Inovance |
| Кульково-гвинтові пари | — | HIWIN / PMI |
| Напрямні | — | HIWIN / THK |
Додаткові опції
- Приводна головка основного шпинделя (ER11 + ER16, 0.75 кВт, 5000 об/хв)
- Приводна головка контршпинделя (ER16, 0.75 кВт, 5000 об/хв)
Додаткова інформація
Насос СОЖ високого тиску:
Забезпечує ефективне видалення стружки з зони різання, покращує охолодження інструменту та підвищує якість обробки поверхні.
Система уловлювання масляного "туману":
Видаляє масляний аерозоль із робочої зони, фільтрує та повертає мастило назад у систему, забезпечуючи чисте повітря в цеху.
