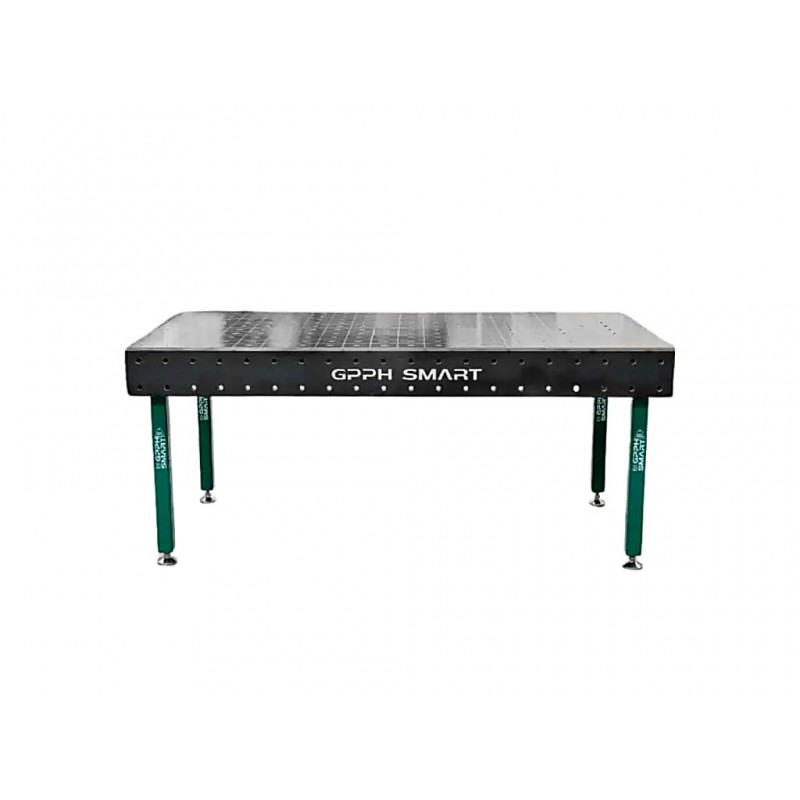

Зварювальний стіл GPPH SMART 12 мм – 2000x1000 мм – це професійна модульна система для зварювання і складання, яка поєднує промислову точність і полегшену конструкцію. Товщина стільниці 12 мм і ребра жорсткості на нижній поверхні столу гарантують стабільну площину без прогинів, а розмір стільниці 2000х1000 мм дозволяє працювати з великими конструкціями або кількома деталями одночасно. Матеріал стільниці – стійка до термічних впливів і ударних навантажень вуглецева сталь S355J2+N, яка є стандартом для професійного зварювання.
По всіх площі стільниці і на бічних бортах розміщені фрезеровані отвори Ø16 мм або Ø28 мм (на вибір) із кроком сітки 100х100 мм. Це дозволяє швидко кріпити оснастку та виставляти деталі в різних конфігураціях, у тому числі у вертикальній площині. Полегшена рама робить цей зварювальний стіл з координатною сіткою мобільнішим, але разом із тим він зберігає високу жорсткість і стабільність під навантаженням.
Переваги зварювального столу GPPH SMART 12 мм – 2000x1000 мм
- Стільниця з вуглецевої сталі S355J2+N товщиною 12 мм
- Розмір стільниці – 2000х1000 мм
- Сітка ребер жорсткості на нижній поверхні столу
- Максимальне навантаження на стільницю – 1200 кг
- Допуск площинності - ±0,5 мм
- Перфорація на всій площі стільниці та бічних бортах
- Розмір отворів – Ø16 або Ø28 мм (на вибір)
- Крок сітки отворів – 100х100 мм
- Фрезерування і фаскування отворів
- Допуск отворів - ±0,5 мм
- Ніжки з квадратного профілю 60х60х3 мм з опорами до поверхні
- Полегшена, але жорстка конструкція.
Конструктивні особливості зварювального столу GPPH SMART 12 мм – 2000x1200 мм
Часті запитання
Більше про зварювальні столи, їх особливості і переваги – у відповідях на часті запитання.
Чому зварювальний стіл зменшує деформацію виробів?
Зварювальний стіл фіксує деталі в жорсткій геометрії і не дає їм “гуляти” під час нагрівання та охолодження. Стіл фактично замінює шаблон: задає форму виробу і утримує її до повного охолодження, що зводить до мінімуму ризик деформації.
Чому зварювальний стіл із отворами кращий за суцільний?
Суцільний стіл – це лише робоча поверхня, тоді як зварювальний стіл з отворами дозволяє точно позиціонувати і жорстко фіксувати деталі, працювати в 3D, а не тільки по площині та швидко змінювати конфігурації. Це дає високу точність і повторюваність та зменшує деформації при зварюванні.
Чому для зварювального столу надзвичайно важлива жорсткість?
Жорсткість столу напряму впливає на стабільність геометрії під навантаженням і під час нагріву. Якщо зварювальний стіл хоч трохи “грає”, він дає похибку ще на етапі складання і примножує її з кожною операцією.
Чому модульні зварювальні столи вважаються універсальними?
Завдяки системі отворів модульний зварювальний стіл дозволяє створювати різні конфігурації без виготовлення окремих кондукторів, що робить його універсальним для різних задач.
Чому модульний зварювальний стіл значно прискорює роботу?
Модульний зварювальний стіл мінімізує час на підготовку до зварювання: ви можете швидко виставити і зафіксувати деталі, миттєво створити нову конфігурацію або виготовляти повторювані конструкції без перевиставлення і повторного вимірювання.
