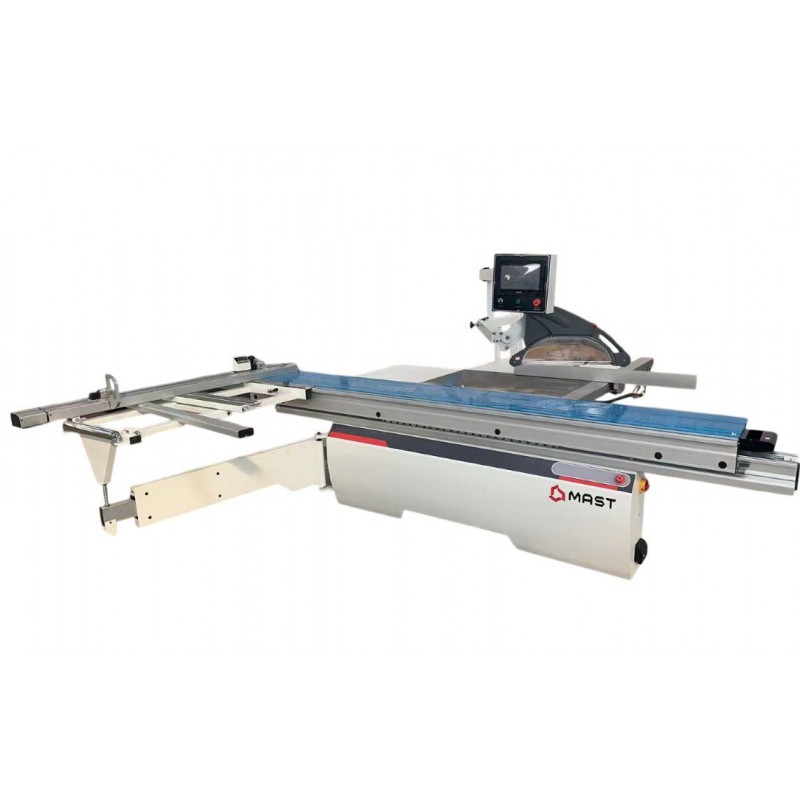

Форматно-розкрійний верстат MAST H-RS305 VF3200 EL

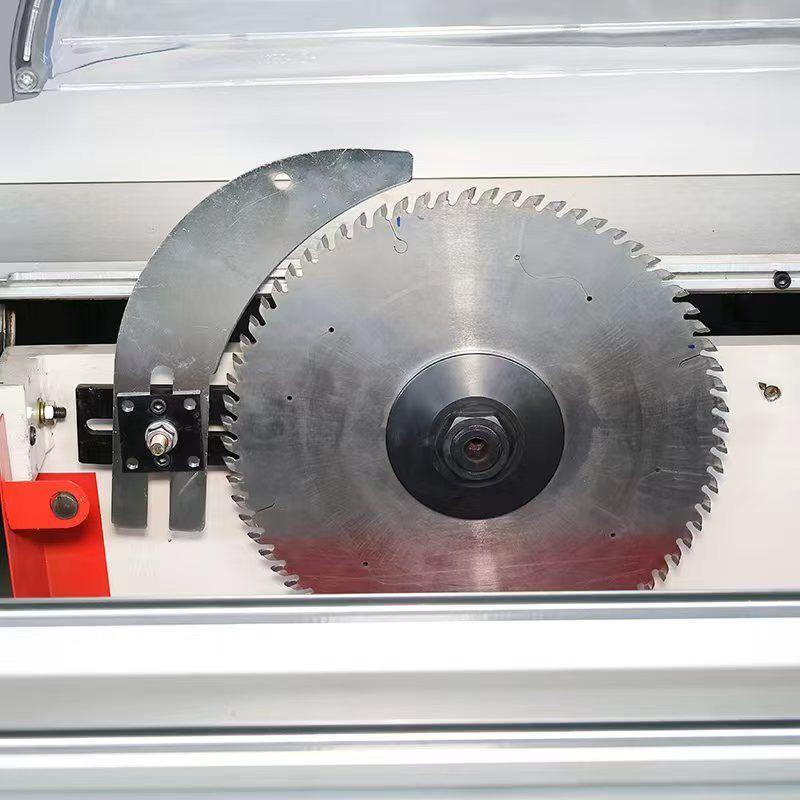

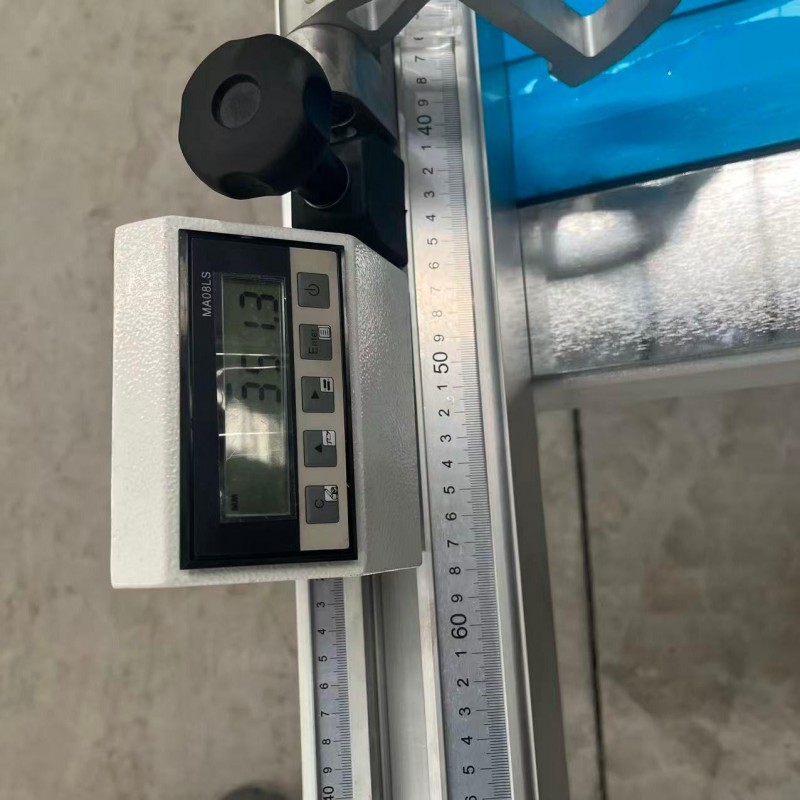

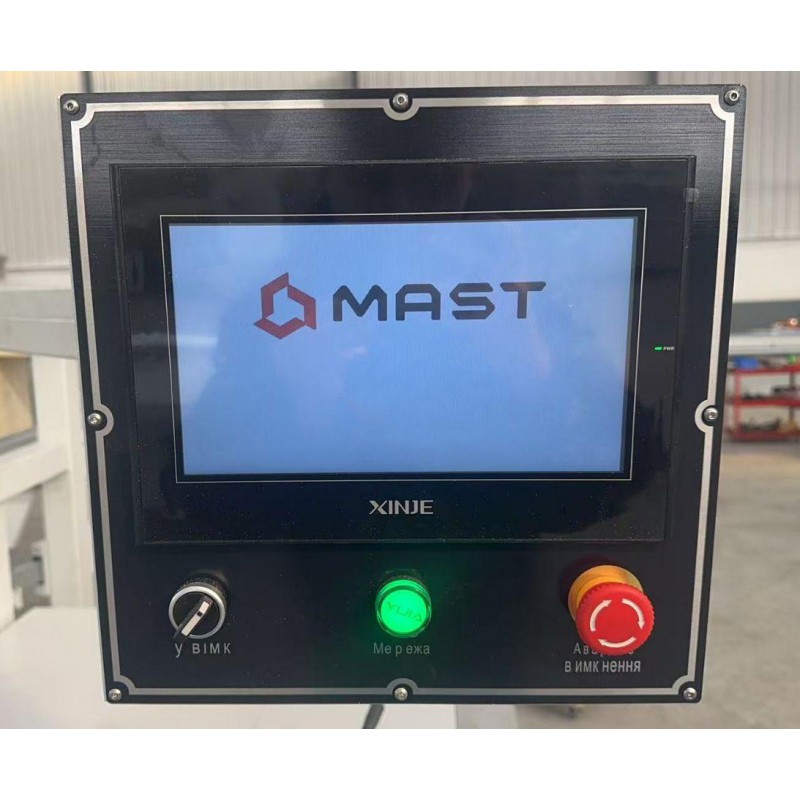

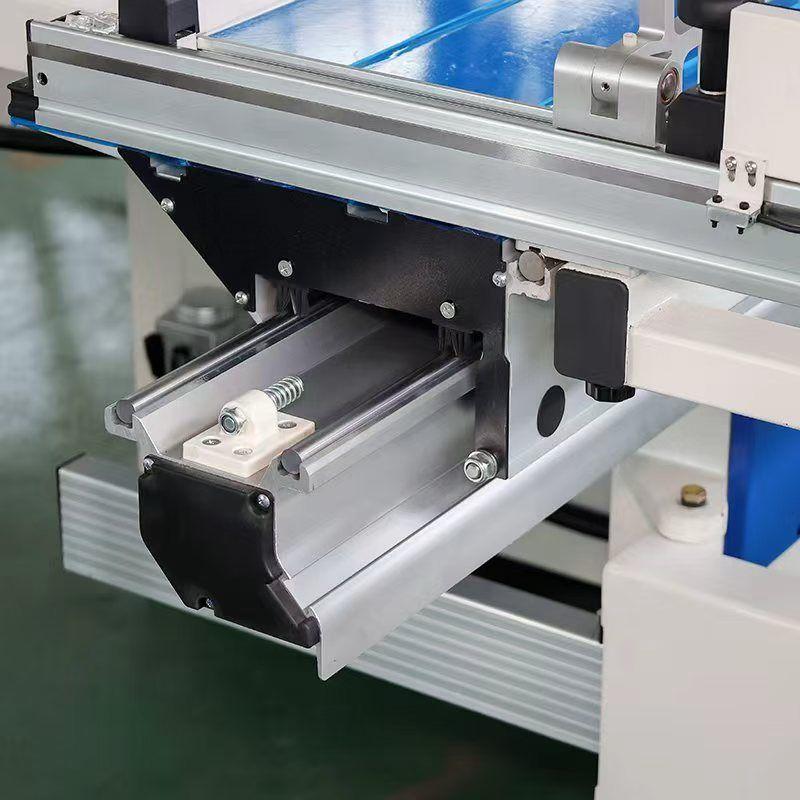

Форматно-розкрійний верстат MAST H-RS305 VF3200 EL розроблений для високоточного поздовжнього, поперечного і кутового розкрою плитних матеріалів (МДФ, ДВП, ДСтП та клеєних щитів), фанери і масиву деревини. Відмінно підходить як для штучного, так і для пакетного розкрою. Стандартно оснащений підрізним вузлом, який забезпечує чистий край без відколів, що особливо важливо при різанні ламінованих плит. Поперечна лінійка з блоком цифрової індикації та ЧПУ-керований поздовжній упор дозволяють досягти точності виставлення розмірів 0,1 мм. Управління переміщенням поздовжнього упора, вильотом основної пили і нахилом пильного вузла здійснюється з пульта із сенсорним екраном. Масивний суцільнолитий чавунний стіл розміром 1200х650 мм з ребрами жорсткості гарантує стабільність та ідеальну площинність робочої поверхні. Опорний стіл 1270х660 мм, підтримуюча планка довжиною 1010 мм і додаткові столи праворуч та на виході заготовки дозволяють зручно працювати з повноформатними листами. Для полегшення завантаження важких заготовок є спеціальний металевий ролик на торці столу. Каретка розміром 3200x420 мм зі сталевими циліндричними напрямними і роликами кочення великого діаметра забезпечує плавний і точний рух заготовки під час поздовжнього розкрою. Телескопічна опора та масивні кронштейни кріплення зберігають геометричну стабільність конструкції і дозволяють працювати з важкими листами без втрати точності та якості розкрою. Завдяки масивній чавунній станині, пильному вузлу з сірого чавуну і системі змащення напрямних основної пили цей форматно-розкрійний верстат з електронним керуванням залишається точним, стабільним, надійним і безвідмовним на довгі роки. Технічні характеристики форматно-розкрійного верстата MAST H-RS305 VF3200 EL Довжина пропилу 3200 мм Висота пропилу 100 мм Ширина різу (паралельний упор) 1250 мм Розмір рухомої каретки 3200x420 мм Розмір основного столу 1200х650 мм Кут нахилу пильного вузла 0-45° Загальна потужність 6,85 кВт Діаметр основної пили 300-350х30 мм Оберти основної пили 4500/ 6000 об/хв Потужність двигуна основної пили 5,5 кВт Діаметр підрізної пили 120х20 мм Оберти підрізної пили 9000 об/хв Потужність двигуна підрізної пили 1,1 кВт Діаметр патрубка під аспірацію 120/ 60мм (100 мм з штангою) Габаритні розміри (ДхШхВ) 3300х3150х875 мм Вага 900 кг Переваги форматно-розкрійного верстата MAST H-RS305 VF3200 EL Жорсткий пильний вузол з сірого чавуну Масивний суцільнолитий чавунний стіл 1200х650 мм з ребрами жорсткості Опорний стіл 1270х660 мм з підтримуючою планкою довжиною 1010 мм Два додаткові столи - праворуч 1250х600 мм і на виході заготовки 720х630 мм Каретка 3200x420 мм з роликами кочення великого діаметра та сталевими циліндричними напрямними Поперечна лінійка з блоком електронної індикації (роздільна здатність 0,1 мм) Управління поздовжнім упором через ЧПК-контролер Переміщення поздовжнього упора за допомогою серводвигуна і високоточної кулько-гвинтової пари Швидкість переміщення поздовжнього упора - 15 м/хв Точність виставлення розміру - 0,1 мм Електронний нахил пильного вузла на 0-45° Електронний підйом основної пили Розміщена на рівні очей панель керування з сенсорним дисплеєм Пульт керування українською мовою Навісний аспіраційний кожух з регульованою висотою Система змащення напрямних Кнопка аварійної зупинки Масивна чавунна станина високої жорсткості. Конструктивні особливості форматно-розкрійного верстата MAST H-RS305 VF3200 EL МАСИВНА СТАНИНА Важка станина з чавуну гарантує відсутність вібрацій, стабільну роботу та величезний ресурс верстата МАСИВНИЙ ЧАВУННИЙ СТІЛ Масивний суцільнолитий чавунний стіл з ребрами жорсткості забезпечує стабільність робочої поверхні та якісний розкрій незалежно від терміну служби верстата РОЛИКОВА КАРЕТКА Сталеві циліндричні напрямні забезпечують високу точність та якість розпилювання. Ролики кочення великого діаметра гарантують плавність і легкість ходу каретки при будь-яких навантаженнях. На сьогодні такий тип каретки найбільш поширений, надійний і довговічний та практично не вимагає технічного обслуговування ТЕЛЕСКОПІЧНА ОПОРА Телескопічна опора шириною 410 мм та масивні кронштейни кріплення до станини забезпечують геометричну стабільність конструкції та дозволяють працювати з листами матеріалу великої маси без втрати точності та якості розкрою ЖОРСТКИЙ ПИЛЬНИЙ ВУЗОЛ Пильний вузол виконаний з сірого чавуну, який має чудові вібропоглинаючі властивості. Це забезпечує якісний пропил без відколів і великий ресурс підшипників та інструменту. Круглі напрямні підйому та опускання основної пили мають систему змащування ВЕЛИКИЙ ОПОРНИЙ СТІЛ Опорний стіл розміром 1270х660 мм і додаткова підтримуюча планка довжиною 1010 мм дозволяють зручно працювати з повноформатними листами. Металевий західний ролик на торці столу полегшує завантаження важких деталей. ДОДАТКОВІ СТОЛИ Додатковий стіл праворуч розміром 1250х600 мм та на виході заготовки розміром 720х630 мм створюють велику робочу поверхню, покращуючи ергономіку роботи на верстаті та знижуючи відсоток браку ПОПЕРЕЧНА ЛІНІЙКА З БЛОКОМ ЕЛЕКТРОННОЇ ІНДИКАЦІЇ Один із прапорцевих упорів на поперечній лінійці оснащений блоком цифрової індикації, що забезпечує високу точність при установці розмірів розкрою плитних матеріалів. Роздільна здатність 0,1 мм ПАРАЛЕЛЬНИЙ УПОР Управління поздовжнім упором здійснюється через ЧПУ контролер. Переміщення упора виконується за допомогою сервомотора та високоточної кулько-гвинтової пари. Це забезпечує плавність ходу і точність виставлення розміру 0,1 мм. Швидкість переміщення сягає 15 м/хв ПУЛЬТ КЕРУВАННЯ УКРАЇНСЬКОЮ МОВОЮ Встановлений на рівні очей і має зручний та зрозумілий інтерфейс. Дозволяє керувати переміщенням поздовжнього упора, швидко відрегулювати виліт основної пили, а також задати потрібний нахил пильного вузла. Для безпеки оператора дубльована кнопка аварійної зупинки двигунів НАВІСНИЙ АСПІРАЦІЙНИЙ КОЖУХ НА ШТАНЗІ Великий аспіраційний кожух зручно регулюється по висоті газліфтами. Забезпечує безпечну роботу на верстаті та якісне видалення пилу із зони розкрою навіть при пилянні під кутом СИСТЕМА ЗМАЩЕННЯ Для скорочення часу на сервісне обслуговування верстата реалізовано систему змащення напрямних, які відповідають за підйом та опускання основної пили. Часті запитання Більше дізнатися про форматно-розкрійні верстати з електронним керуванням допоможуть відповіді на часті запитання. Чи дійсно електронне керування підвищує точність форматно-розкрійного верстата? Так. Електроніка мінімізує людський фактор, усуває люфти механічних маховиків і забезпечує стабільну геометрію різу при серійній роботі. Це особливо важливо при виготовленні корпусних меблів, де похибка навіть у 0,5 мм може бути критичною. Як у форматно-розкрійному верстаті електроніка взаємодіє з підрізною пилою? Зазвичай електроніка керує основною пилою, а підрізна пила налаштовується окремо механічно. Але стабільне положення основної пили робить роботу підрізної більш прогнозованою. Чому форматно-розкрійні верстати з електронним керуванням зазвичай мають масивнішу станину? Електронно керований пильний вузол створює додаткові динамічні навантаження при русі. Масивна станина гасить вібрації, зберігає геометрію та захищає точність системи керування. Як електроніка інтегрована у механічну частину форматно- розкрійного верстата? Електронний блок керування зазвичай винесений у окрему панель, але пов’язаний з механікою через кабельні траси, датчики, електроприводи, захищені роз’єми та кожухи. Як у форматно-розкрійних верстатах реалізується електронний нахил пильного вузла? Замість ручного секторного механізму з маховиком застосовується електропривід із редуктором і датчиком кута. Це дає плавний рух, точне позиціонування та можливість збереження налаштувань.
