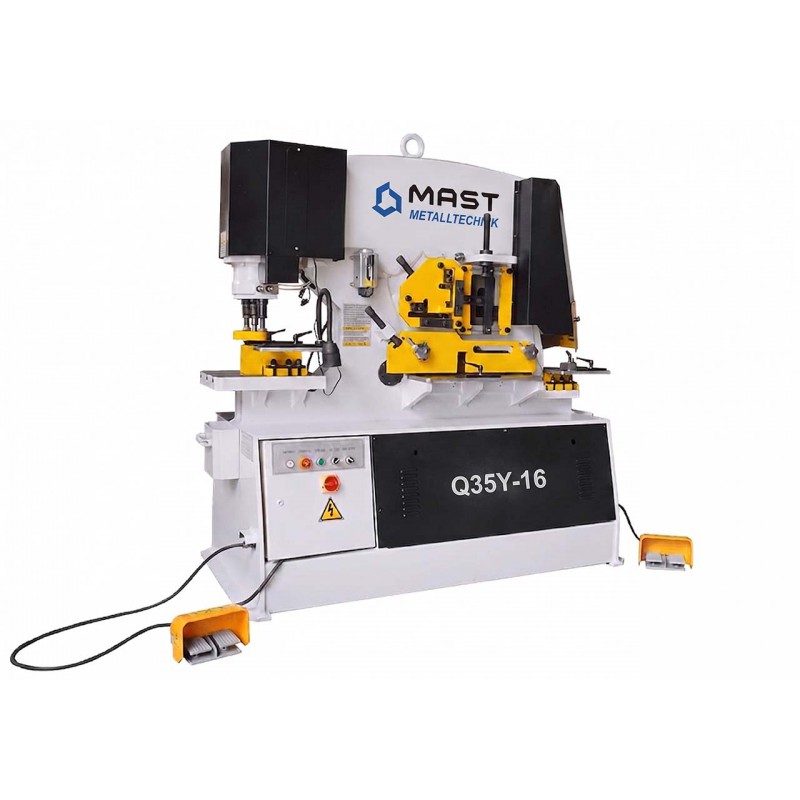

MAST Metalltechnik Q35Y-16 — це багатофункціональний гідравлічний верстат, призначений для пробивки отворів, різання листового металу, плоского та круглого прутка, квадратного профілю й кутника, а також для висічки металу. Верстат оснащений двома робочими гідравлічними поршнями, що забезпечують ефективну та стабільну роботу під час виконання різних операцій.

Модель Q35Y-16 поєднує п'ять робочих секцій в одному верстаті, що дозволяє виконувати широкий спектр операцій з обробки металу без необхідності використання декількох окремих машин.

Переваги MAST Metalltechnik Q35Y-16

• 5 робочих секцій для комплексної обробки металу;
• гідравлічний привід із двома робочими поршнями;
• пробивка отворів діаметром до 25 мм у металі товщиною до 16 мм;
• різання круглого прутка діаметром до 45 мм;
• різання квадратного прутка перерізом до 40 × 40 мм;
• різання кутника під кутом 90° та 45°;
• гільйотинне різання листового металу;
• секція для висічки металу;
• автоматична система змащення з лубрикатором;
• керування за допомогою двох ножних педалей;
• італійські гідравлічні компоненти Duplomatic;
• електричне обладнання Siemens (Німеччина) або Telemecanique (Франція);
• відповідність директивам безпеки ЄС, маркування CE та сертифікація ISO 9000.

5 робочих секцій

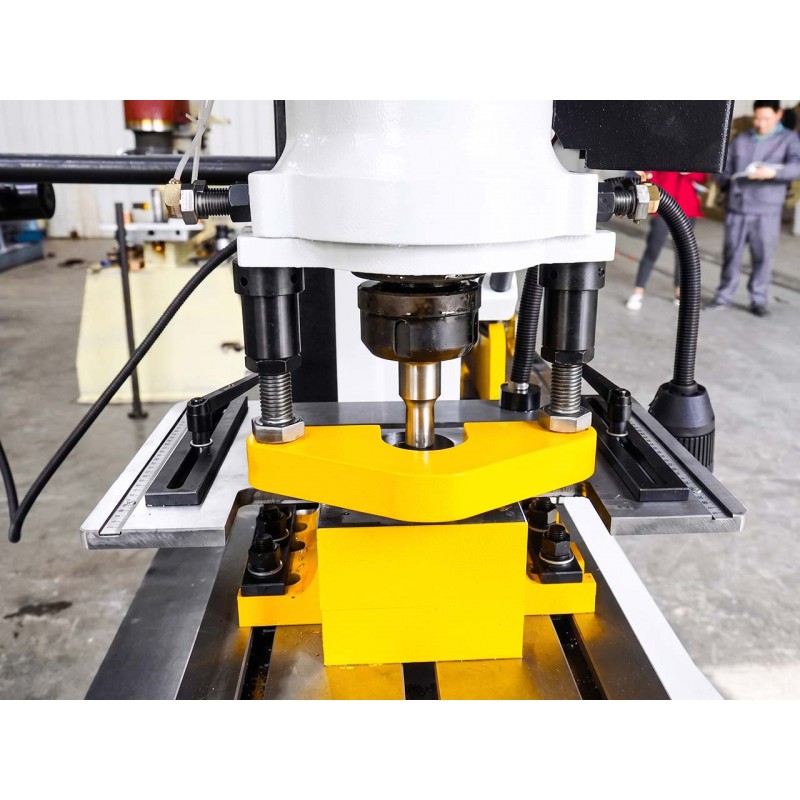

1. Секція для пробивки отворів

Пробивна секція дозволяє швидко та ефективно виконувати отвори діаметром до 25 мм у матеріалі товщиною до 16 мм. Пуансони та матриці є взаємозамінними, тому їх заміна не потребує значних затрат часу.

Стандартний діаметр пробивки: Ø25 × 16 мм.

Як додаткову опцію доступна пробивка Ø50 × 8 мм. Для використання пуансонів діаметром понад 25 мм необхідні спеціальні тримачі пуансона.

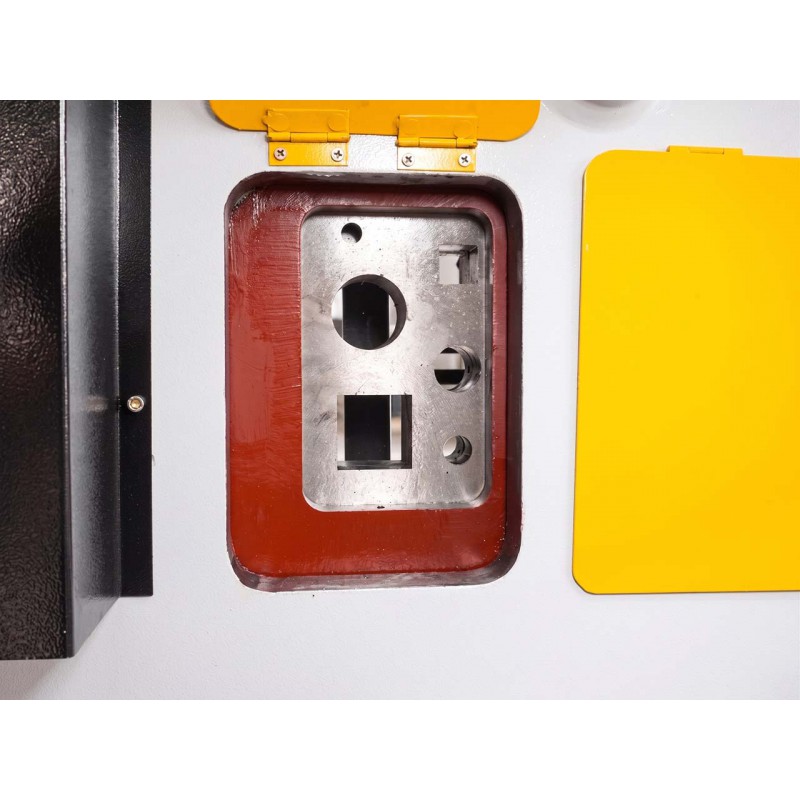

2. Секція для різання прутка

Призначена для швидкого різання круглого та квадратного сталевого прутка.

• Круглий пруток: до 45 мм;
• Квадратний пруток: до 40 × 40 мм.

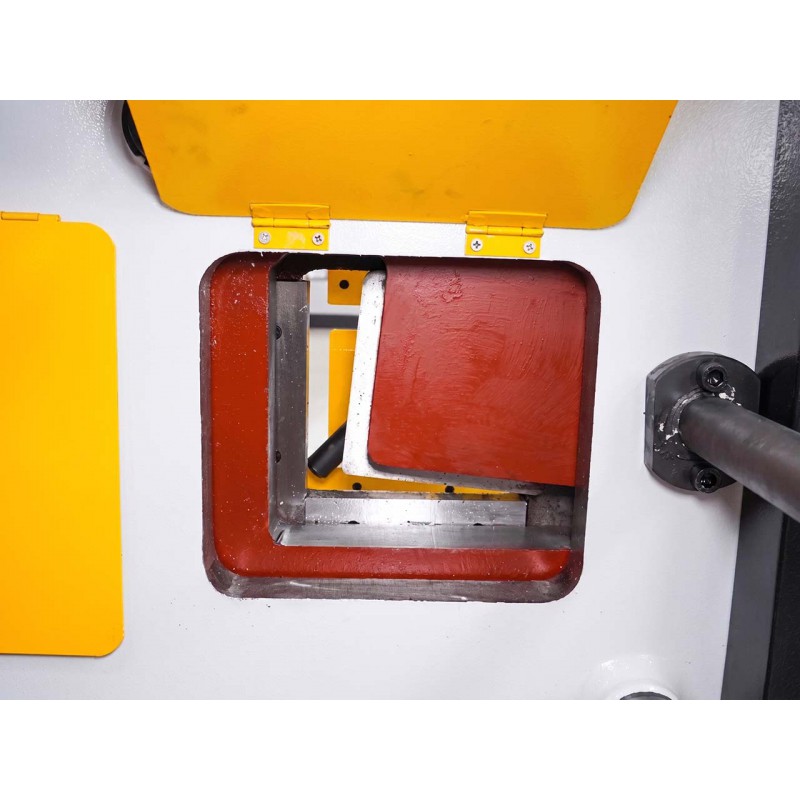

3. Секція для різання кутника

Стандартний інструмент дозволяє виконувати різання кутника під кутом 90° та 45°. Для обробки інших профілів можуть використовуватися спеціальні інструменти, доступні за запитом.

• Кутник 90°: 120 × 120 × 12 мм;
• Кутник 45°: 50 × 50 × 5 мм.

Також за запитом доступні спеціальні інструменти для обробки U-подібних (швелер), I-подібних (двотавр) та T-подібних (таврових) профілів.

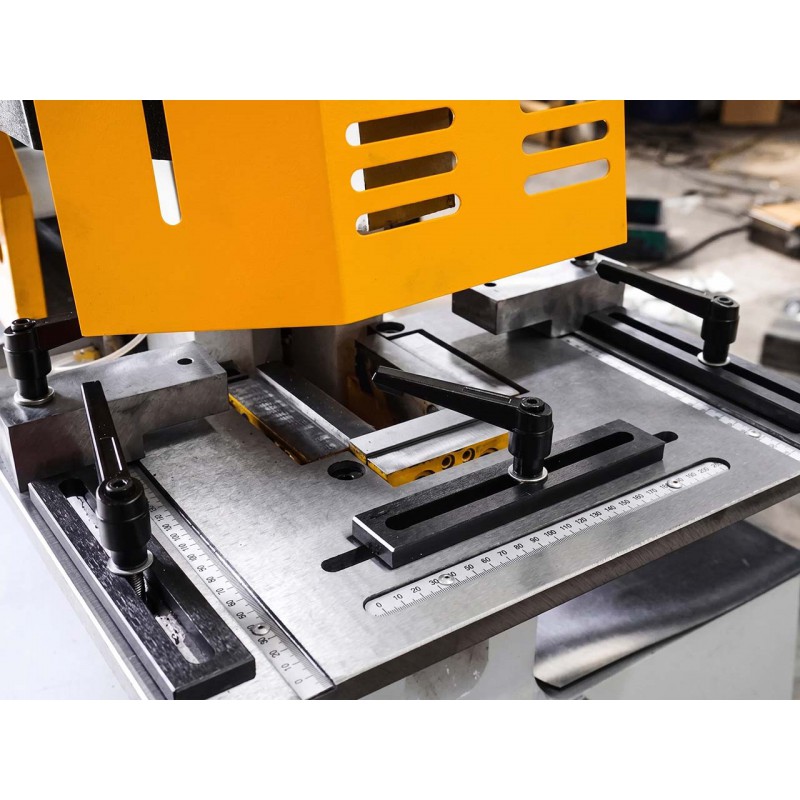

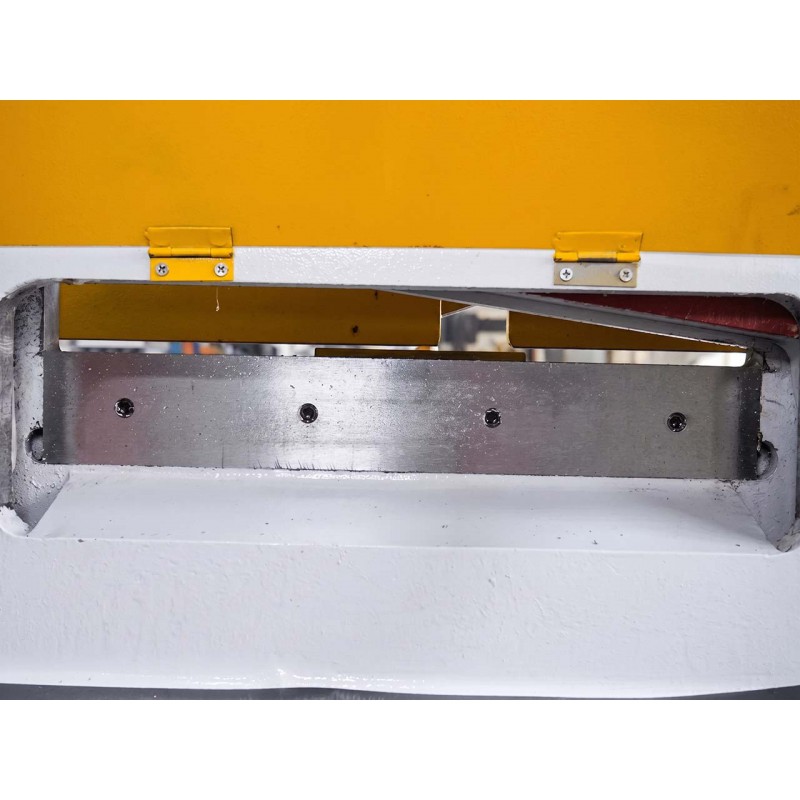

4. Гільйотинна секція

Секція гільйотинних ножиць призначена для різання листового металу та металевої смуги.

• Різання смуги: 250 × 16 мм;
• Різання смуги: 400 × 8 мм;
• Довжина ножа: 410 мм;
• Різання під кутом по одній стороні: 100 × 12 мм;
• Робоча висота: 860 мм.

5. Секція для висічки

Верстат комплектується прямокутним висічним інструментом для виконання стандартних операцій. За запитом можуть постачатися спеціальні інструменти для V-подібної висічки.

• Товщина матеріалу: до 10 мм;
• Ширина: 53 мм;
• Глибина: 100 мм;
• Робоча висота: 860 мм.

Стандартна комплектація

• пуансона та матриця для пробивки отворів Ø25 мм;
• тримач пуансона;
• комплект ножів для різання плоского прутка;
• комплект ножів для різання круглого та квадратного прутка;
• комплект ножів для різання кутника;
• ножі для висічки П-подібного профілю;
• автоматична система змащення (лубрикатор);
• дві ножні педалі для керування верстатом;
• С-подібний ключ для встановлення інструменту.
