Зварювальний апарат MIG, MMA, TIG (220V, 5.8кВт, 10-230А, електрод 1,6-4мм, дріт 0.8-1мм, к-т потужності 0.98, раб. цикл 60%, цифр. табло) Forsage F-MIG200 SYNERGY
Виробники FORSAGE
Код товару: F-MIG200 SYNERGY
Все про товар
Опис
Відгуки
0
Питання0
Зварювальний апарат MIG, MMA, TIG (220V, 5.8кВт, 10-230А, електрод 1,6-4мм, дріт 0.8-1мм, к-т потужності 0.98, раб. цикл 60%, цифр. табло) Forsage F-MIG200 SYNERGY
12 030 грн.
Опис
Детальний опис
Модуль управління ШІМ отримує від блоку детектування вихідну напругу зварювання та сигнал зворотного зв'язку по струму головного ланцюга апарату стикового зварювання.
Блок регулювання напруги подачі дроту регулює напругу двигуна подачі дроту та регулює швидкість двигуна подачі дроту за допомогою блоку регулювання швидкості подачі дроту.
Швидкість двигуна дроту регулюється шляхом керування струмом подачі дроту. У той же час зміна напруги двигуна подачі дроту повертається до модуля керування ШІМ, модуль керування ШІМ керує головним ланцюгом зварювального апарата через модуль приводу відповідно до регулювання напруги двигуна подачі дроту. На потужність зварювання впливає регулювання напруги подачі дроту. приводний модуль посилює модульований керуючий сигнал, що посилається модулем управління ШІМ, і керує вимикачем живлення. Такі компоненти, як модуль IGBT та МОП-лампа, працюють стабільно та надійно. У той же час на пристрій перемикання головного ланцюга зварювального апарату подається висока напруга та великий струм ізольований від модуля управління ШІМ. Функція модуля управління PWM полягає в одночасному керуванні параметрами струму та напруги, заданими панеллю.
Сигнали струму та напруги на виході зварювального апарату збираються, порівнюються і розраховуються відповідно, а потім схема генерації імпульсів ШІМ керується для генерації відповідного імпульсу.
Імпульс приводу відправляється на модуль приводу. При регулюванні швидкості механізму подачі дроту швидкість подачі дроту попередньо встановлюється в модулі керування ШІМ.
Яка напруга потрібна. Ланцюг зворотного зв'язку вихідної напруги та струму зварювального апарату збирає дані про вихідну напругу зварювального апарату в режимі реального часу в модулі управління ШІМ. швидкість з'єднання ефект. Зварювання на зварювальному апараті можна проводити лише регулюванням напруги двигуна подачі дроту. Напруга двигуна подачі дроту регулюється потенціометром.
Швидкість подачі дроту регулюється резистором R99, а вхідна напруга дроту подачі регулюється резистором R33 і резистором R35. Змінний вхідний струм протікає через тріод v19 та тріод V20 для регулювання швидкості подачі дроту. Відрегулюйте вихідну напругу зварювального приладу. У той же час вхідна напруга двигуна подачі дроту регулює вихідний імпульс модуля управління двигуном подачі дроту uc2845 через опір R49 та опір r48 Wide для досягнення регулювання вихідної напруги дроту. двигун подачі. Таким чином, вихідна напруга та напруга подачі дроту можуть бути досягнуті шляхом регулювання потужності зварювального апарату. Швидкість подачі дроту регулюється одночасно, щоб реалізувати одновимірне регулювання.
- Вхідна напруга живлення 230 В, 1 фаза
- Частота Гц 50/60
- Напруга без навантаження В 60
- Номінальна вхідна потужність кВА 6,6
- Вихідний струм (MIG, 230 В) А 40-200
- Вихідний струм (ММА, 230 В) А 20-150
- Вихідний струм (Lift TIG, 230 В) А 10-150
- Номінальний робочий цикл (25 градусів) % 60%
- Чинник сили COS 0,93
- Захист від температури 75 градусів
- Клас захисту корпусу IP23
- Підходить для електрода мм 2,5-4,0
- підходить для дроту мм 0,8-1,0
- Кабель живлення Кабель живлення 2 метри 2,5 мм
- Механізм подачі дроту 2 рулони, котушка дроту 1/5 кг усередині
- Розмір упаковки см 48*29*44
- ГВт Кг 14
- СЗ Кг 11
- Дружній генератор так, понад 20 кВт

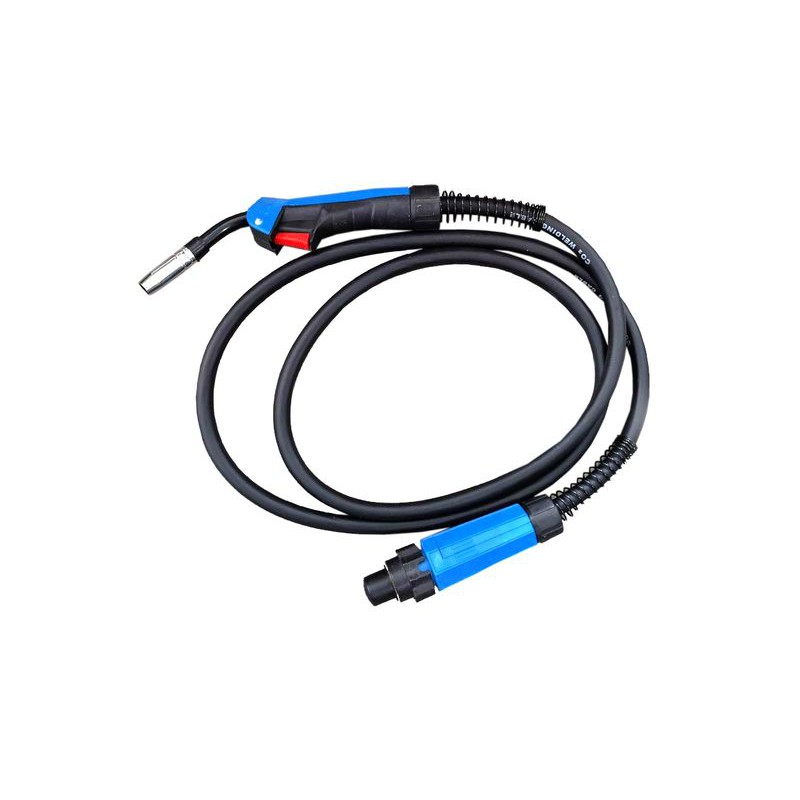

- Аксесуари 1) 3-метровий пальник Euro MIG, тип: 15AK. 2) 2 метри 25-35 мм2 мідь та алюмінієвий зварювальний затискач. 3) 2 метри 25-35мм2 затискач заземлення. 4) адаптер 60 см. 5) трубка 3 метри
