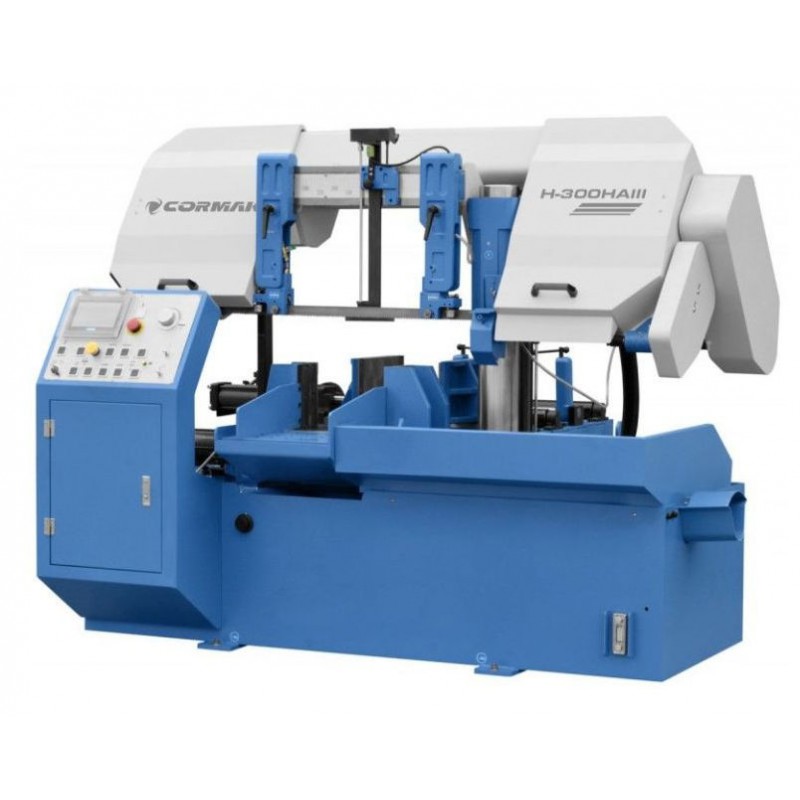

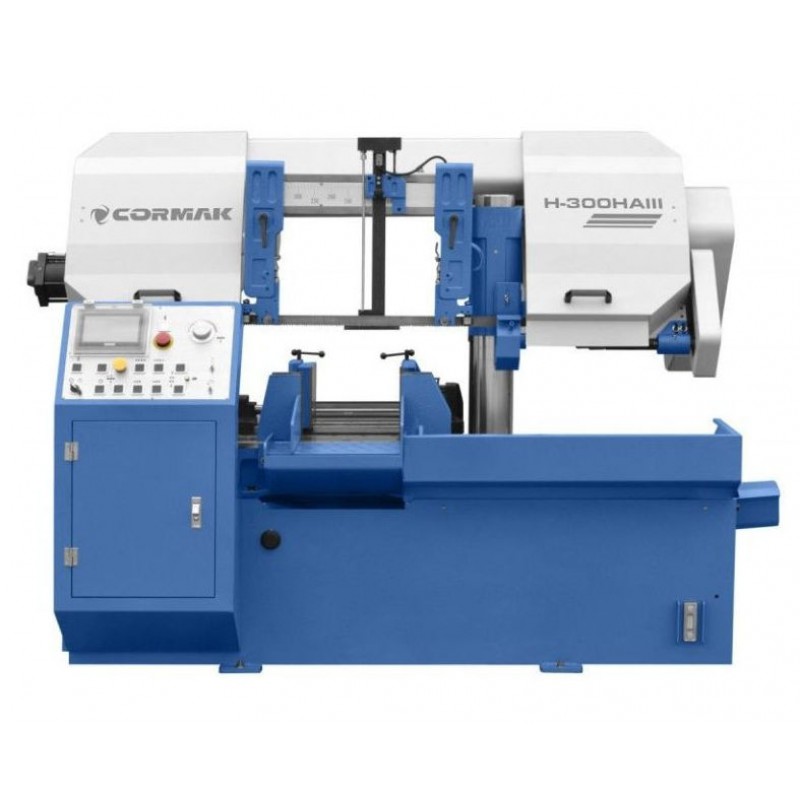

Автоматическая ленточная пила CORMAK C33 – это мощное промышленное оборудование для быстрого и точного распила круглых, прямоугольных и профильных металлических заготовок. Возможность работы в автоматическом и ручном режимах позволяет эффективно использовать пилу как для серийной резки, так и для индивидуальных проектов, требующих высокой точности. Максимальный размер заготовок – Ø 300 мм для круглого профиля и 300х400 мм для прямоугольного профиля.
Резка производится с помощью ленты размером 34х1,1х4115 мм, движение которой осуществляется на 4 скоростях (25, 40, 58, 80 м/мин). Подъем и опускание головы управляются гидроцилиндром, скорость опускания плавно регулируется. Гидравлика обеспечивает плавную и равномерную подачу с ходом 500 мм и точностью до +/- 0,2 мм. Гидравлические тиски с памятью положения надежно и точно фиксируют заготовку. Эта пила по металлу автоматическая имеет мощность двигателя 4 кВт и отдельный двигатель гидравлики мощностью 1,5 кВт, что позволяет эффективно резать габаритные сплошные детали и обеспечивает постоянное давление и скорость подачи независимо от нагрузки на пилу.
Особенности автоматической ленточной пилы CORMAK C33
Автоматический и ручной режимы работы
Режущая способность – Ø 300 мм круглый профиль; 300х400 мм прямоугольный профиль
Мощность двигателя – 4,4 кВт
Напряжение питания – 400 В
Размер ленты – 34х1,1х4115 мм
4 скорости движения ленты ( (25, 40, 58, 80 м/мин)
Гидравлический подъем и опускание головы
Плавная регулировка скорости опускания
Гидравлическая подача с ходом 500 мм
Точность подачи - +/- 0,2 мм
Гидравлические тиски с памятью положения
Высота основания тисков - 780 мм
Минимальный диаметр резки – 5 мм
Минимальная длина материала в тисках – 30 мм

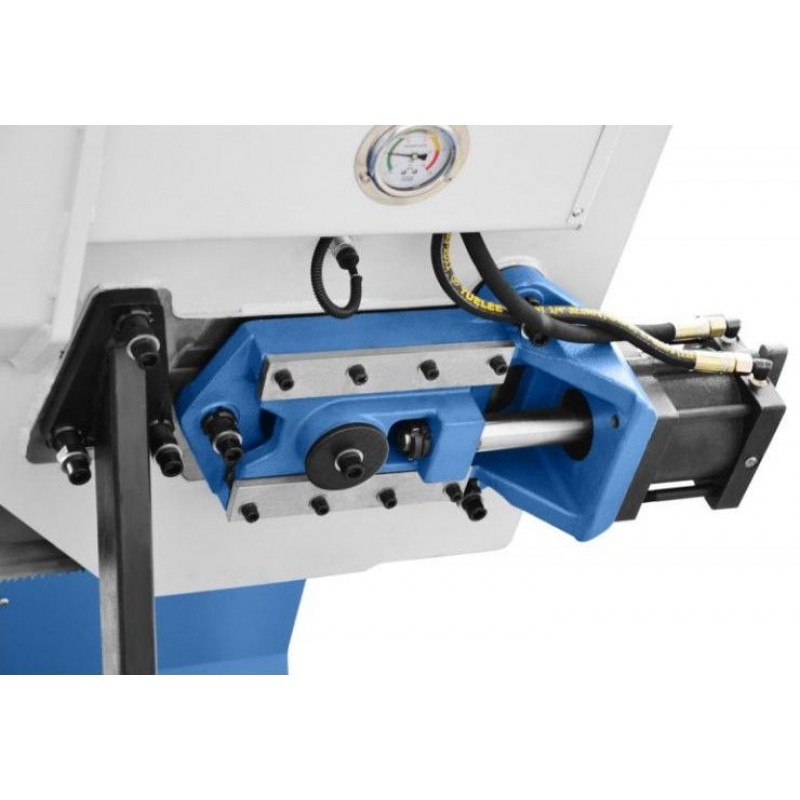

Гидравлическая система натяжения полотна
Отдельный двигатель гидравлики мощностью 1,5 кВт
Наклон рамы на 3° относительно основания

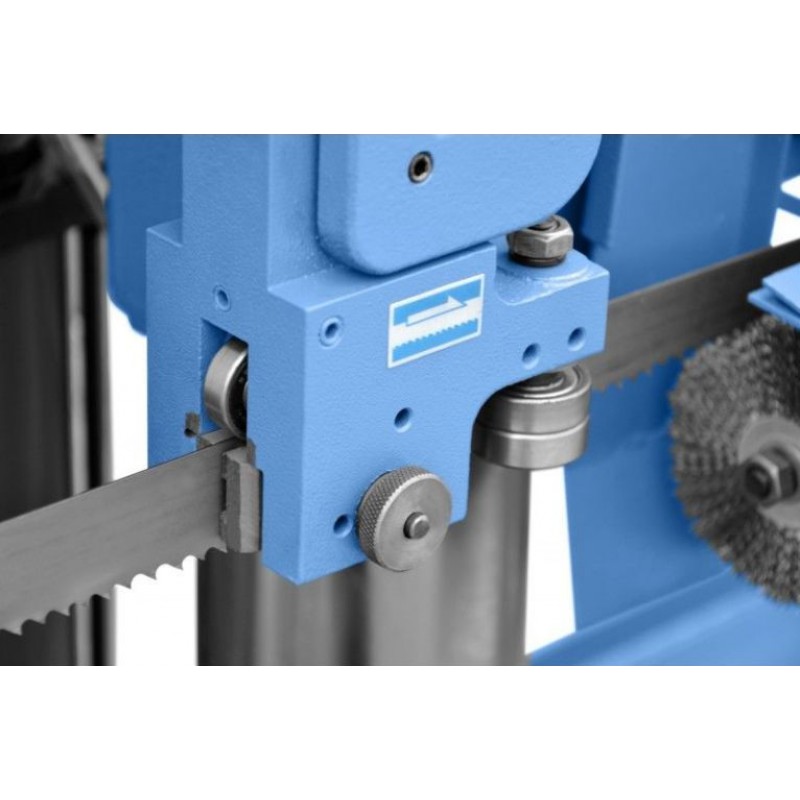

Прецизионные направляющие с подшипниками и твердосплавными вставками
Система охлаждения СОЖ с отдельным двигателем мощностью 0,75 кВт
Щетка для очистки полотна с электроприводом

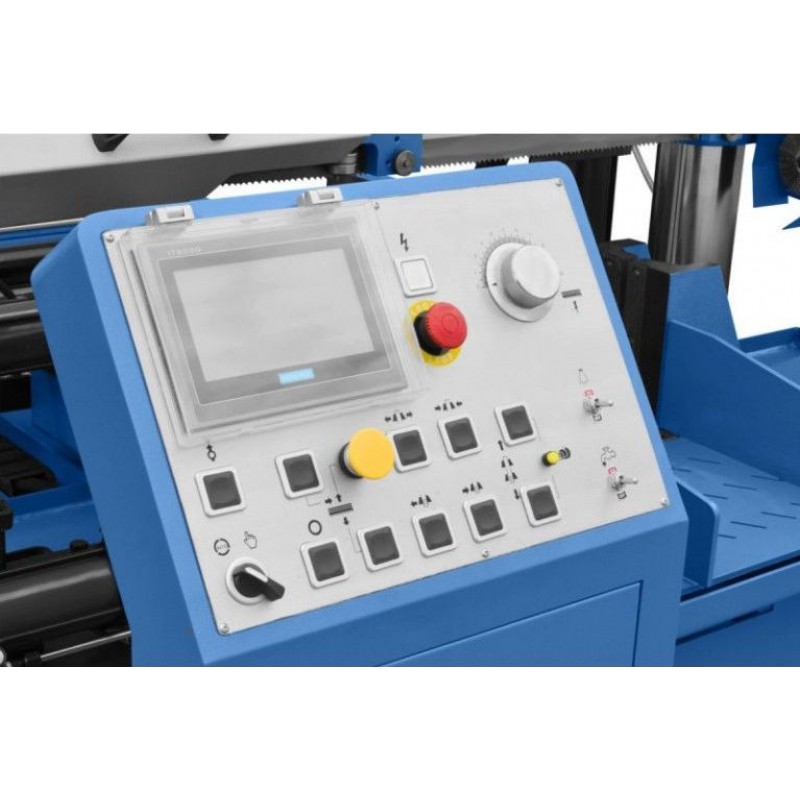

Панель управления с сенсорным ЖК-дисплеем
Программирование количества и длины разрезанных деталей
Память до 5 программ резки
Жесткая двухколонная конструкция
Габаритные размеры (ДхШхВ) – 2300х2400х1650 мм
Вес – 1900 кг.
Частые вопросы
Для лучшего ознакомления с особенностями автоматических ленточных пил по металлу просмотрите ответы на вопросы.
Какие есть типы автоматических ленточных пил по конструкции рамы?
По конструкции рамы автоматические ленточные пилы делятся на следующие типы:
Одноколонные (консольные) – пильная рама закреплена с одной стороны
Двухколонные - пильная рама двигается по двум массивным вертикальным колоннам
Портальные – пильная рама расположена горизонтально и двигается по рейкам или направляющим.
Зачем автоматические пилы используют гидравлический привод?
Гидравлика чрезвычайно важна для точности резки и контроля пилы:
Обеспечивает плавную, бесступенчатую регулировку скорости опускания пильной рамы, что позволяет точно подобрать оптимальную скорость резки в зависимости от твердости материала и площади сечения
Гидравлические тиски создают мощный и равномерный прижим заготовки, что критично для предотвращения вибрации и повышения точности резки
Гидравлические цилиндры используются для точной и быстрой подачи на заданную длину.
Какие преимущества гидравлической подачи в автоматической ленточной пиле?
Гидравлика обеспечивает плавное и равномерное движение заготовки и позволяет регулировать давление на заготовку. Это обеспечивает точную и чистую резку разных материалов, позволяет без перерывов выполнять серийные резы и снижает нагрузку на оператора.
Какие конструктивные особенности автоматических ленточных пил позволяют пакетный раскрой?
Возможность пакетного раскроя на автоматических ленточных пилах обеспечивается следующими конструктивными особенностями:
Двухколонная конструкция, которая обеспечивает жесткое вертикальное движение и равномерное распределение нагрузки
Полноходовые гидравлические тиски, которые прижимают пакет сверху, предотвращая вибрацию и смещение отдельных стержней во время резки.
Как работает система охлаждения автоматической ленточной пилы?
Принцип работы системы охлаждения такой:
Насос забирает охлаждающую жидкость из бака.
Жидкость подается через шланги и форсунки в зону контакта полотна и заготовки.
Поток жидкости охлаждает полотно и металл, уменьшает трение и предотвращает перегрев.
Используемая жидкость стекает обратно в бак, где проходит фильтрацию и повторно подается насосом.
