НАЗНАЧЕНИЕ:
Предназначен для четырехсторонней плоскостной обработки заготовок за один проход с целью получения изделий точной геометрической формы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
КОМПЛЕКТУЮЩИЕ
При производстве станка используются только европейские комплектующие. На фото изображен надежный мотор-редуктор подающей системы станка (производство Италия).
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Надежные электрические компоненты из Чехии.

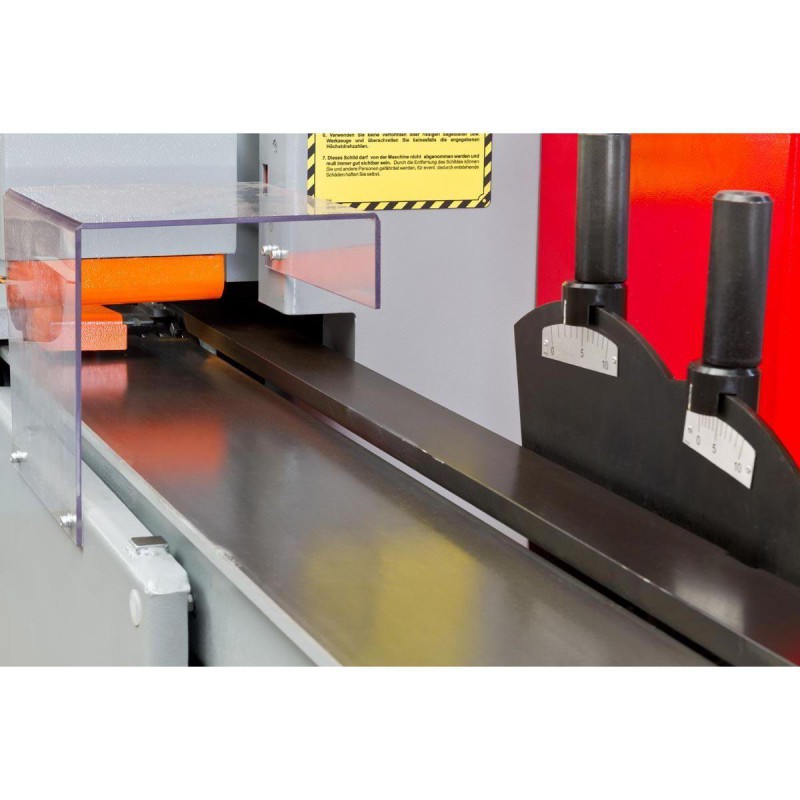

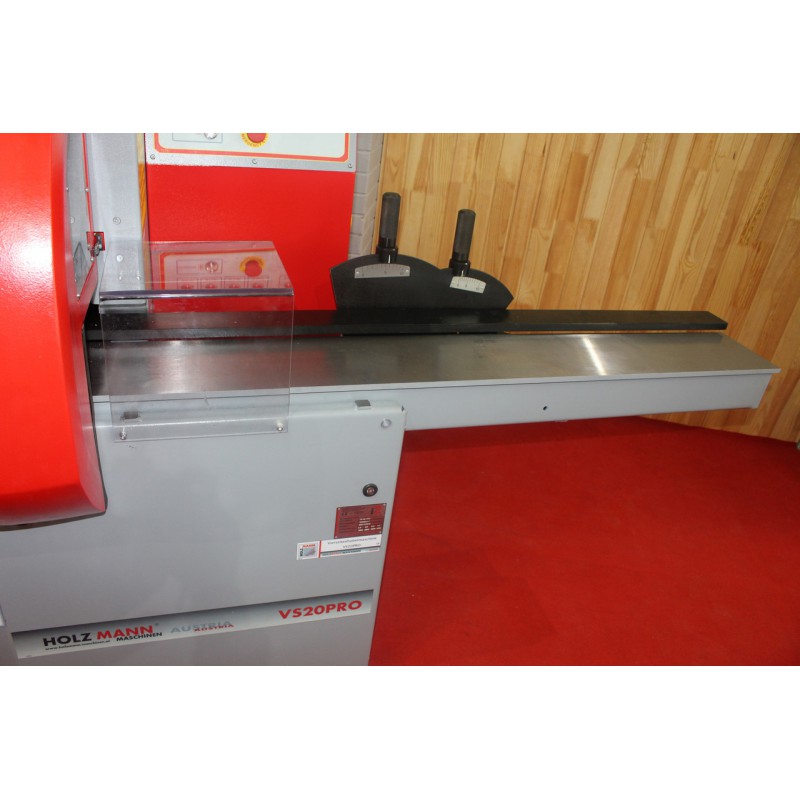

ПОДАЮЩИЙ СТОЛ
Длина подающего стола 1700 мм. Удобное базирование заготовок при подаче.
МОЩНОСТЬ СТАНКА
Каждый шпиндель станка имеет частоту вращения 6000 об/мин с помощью четырех отдельных двигателей мощностью 4 кВт.
ПОДАЧА
Привод подающих роликов осуществляется через цепь.

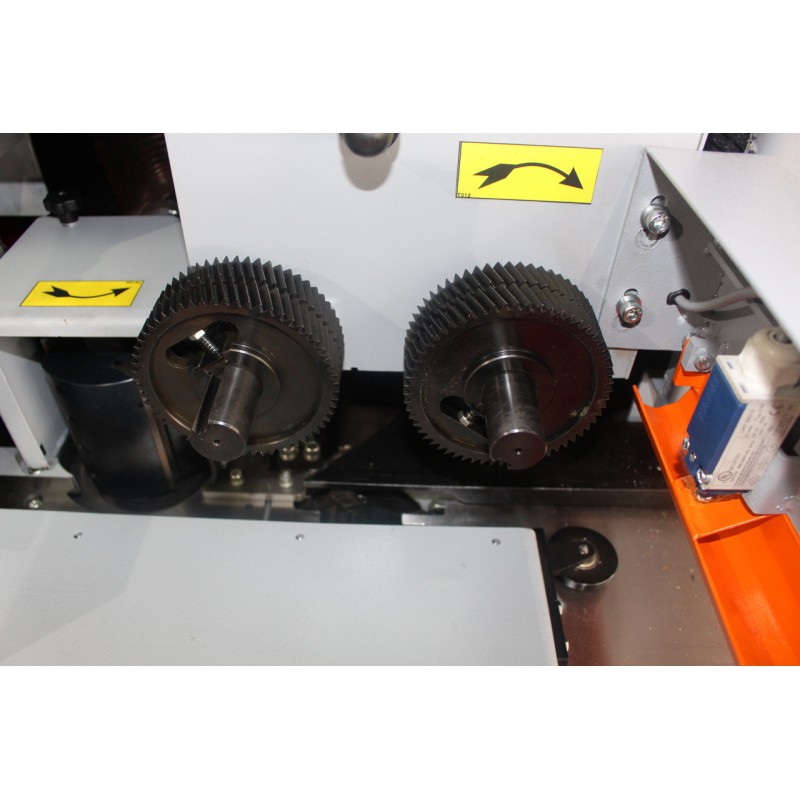

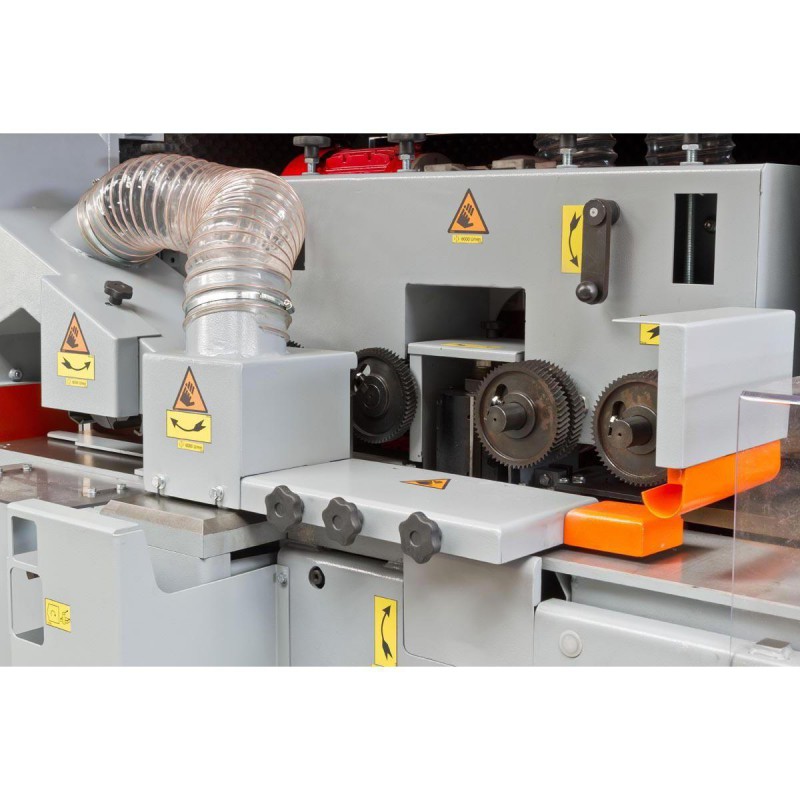

СТАЛЬНЫЕ ПОДАЮЩИЕ РОЛИКИ
Диаметр сдвоенных подающих роликов 120 мм. Удобная регулировка в зависимости от ширины заготовки.
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИ
После 4-го шпинделя находятся обрезиненные ролики. Исключают повреждения обработанных заготовок.

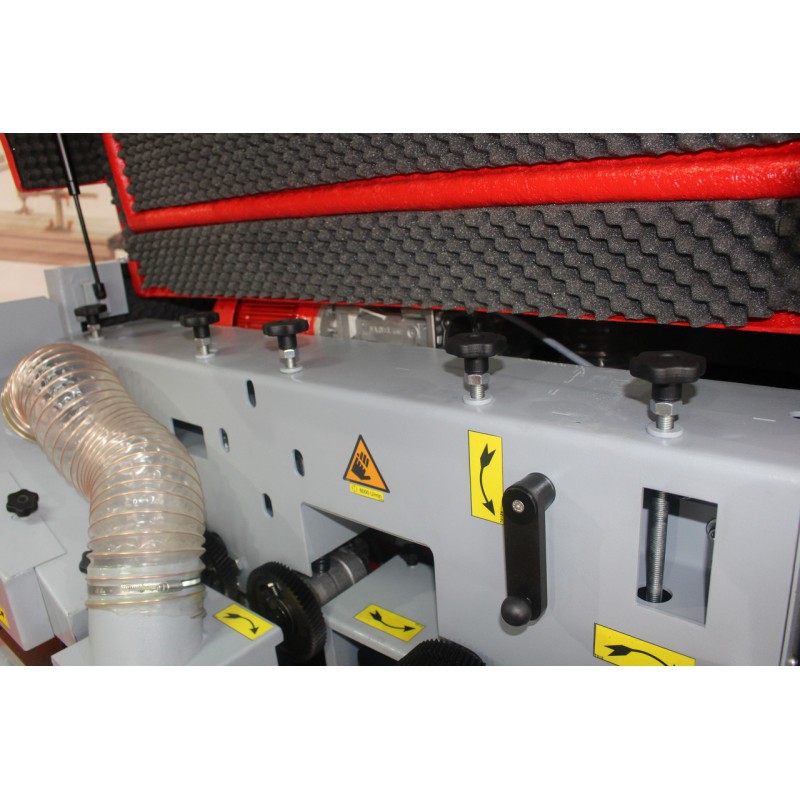

НАСТРОЙКА ПРИЖИМНЫХ РОЛИКОВ
Усилие прижимных подающих роликов настраивается механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях.
ПЕРВЫЙ ПОДАЮЩИЙ РОЛИК
Для обеспечения подачи первой заготовки в зону обработки первый ролик имеет возможность регулировки по высоте.

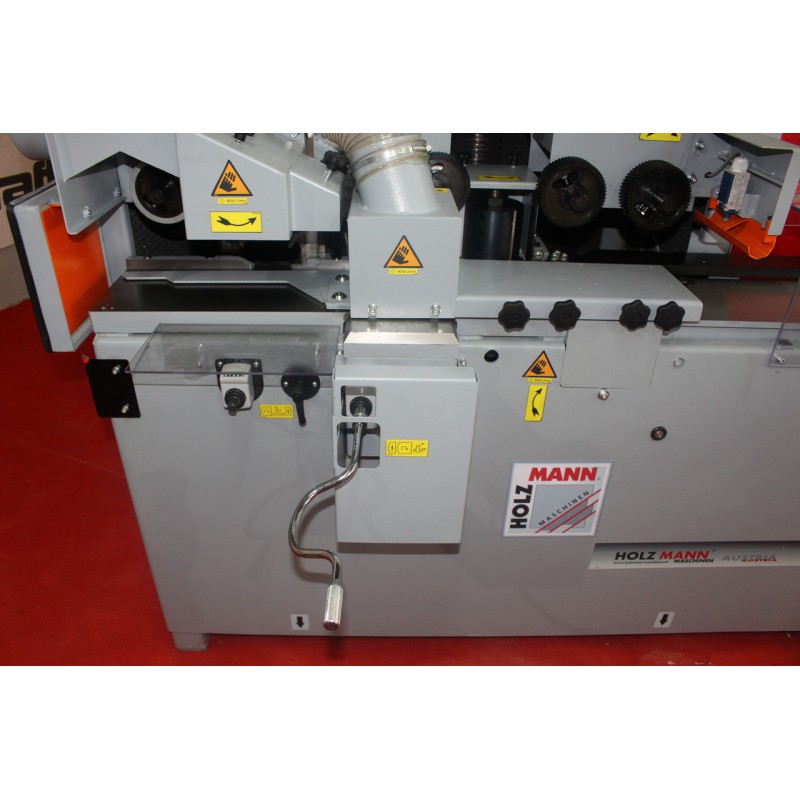

НАСТРОЙКА ПО ШИРИНЕ И ВЫСОТЕ
Механический тип настройки при помощи двух винтов, расположенных на передней панели. Интуитивно простое и удобное обслуживание станка.
ПРЕДОХРАНИТЕЛЬ
На входе в рабочую зону расположен специальный датчик. В случае подачи заготовок с очень большим припуском станок отключается.

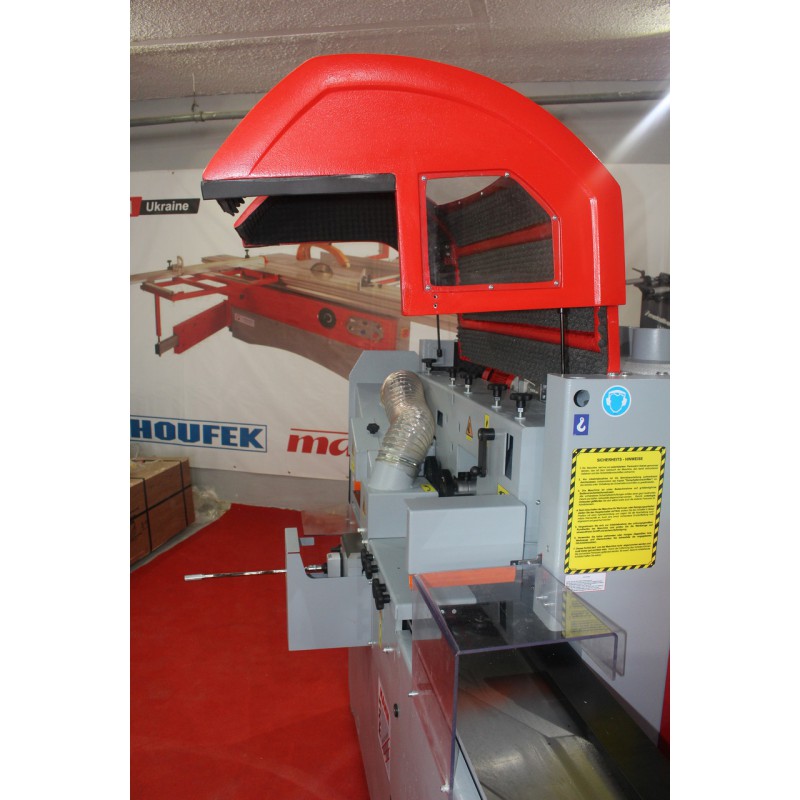

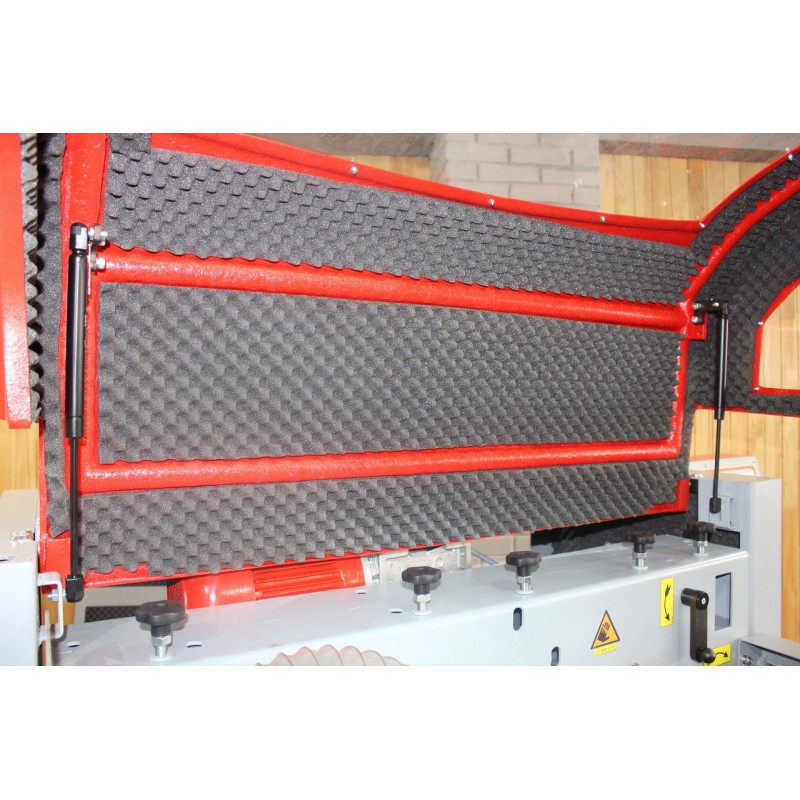

НОРМЫ БЕЗОПАСНОСТИ
Защитный кожух невозможно открыть при работающем станке благодаря электромеханическому замку.
ДЕРЕВОРЕЖУЩИЙ ИНСТРУМЕНТ
Станок укомплектован четырьмя качественными ножевыми барабанами для плоского строгания и пазовой фрезой на нижнем шпинделе.
ТРАНСПОРТИРОВКА И ПОГРУЗКА
Станок оснащен точками крепления троса для погрузки и перемещения станка.
УДАЛЕНИЕ СТРУЖКИ
Диаметр воронок для подвода воздуховодов системы аспирации 120 мм и 145 мм.
ПУЛЬТ УПРАВЛЕНИЯ
Скорость подачи регулируется частотным регулятором с диапазоном от 6 до 24 м/мин.
