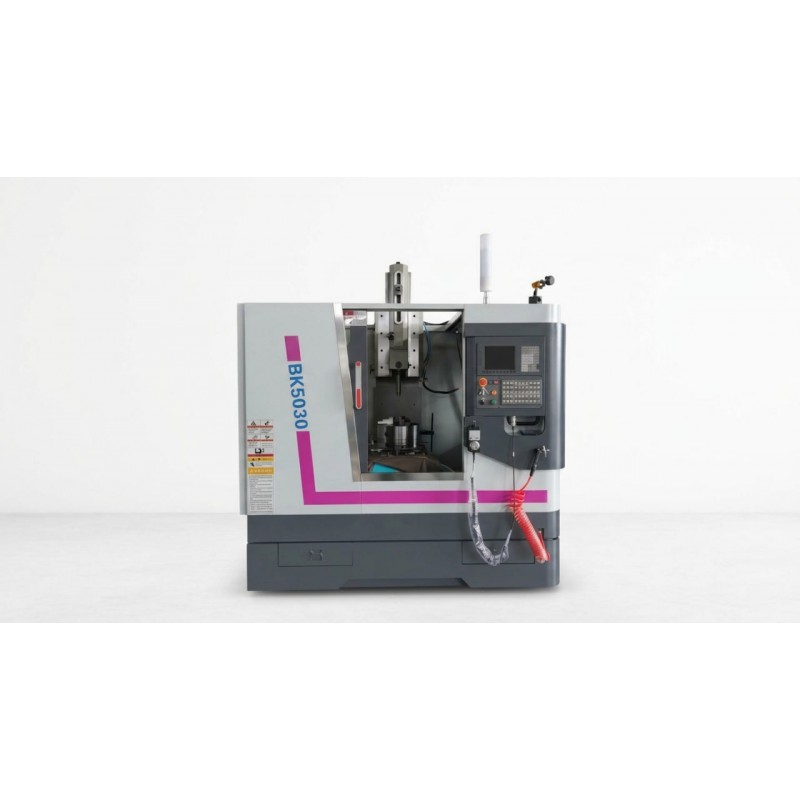

Долбежный станок по металлу с ЧПУ MAST Metalltechnik BK5030
MAST Metalltechnik BK5030 — промышленный долбежный станок по металлу с числовым программным управлением (ЧПУ), предназначенный для точной обработки металлических деталей, формирования пазов, канавок, уступов, внутренних поверхностей и других конструктивных элементов. Станок оснащен системой управления Siemens, которая обеспечивает точное позиционирование и стабильное выполнение заданных операций.
Благодаря жесткой конструкции, рабочему столу размером 550 × 450 мм, перемещению по осям X/Y до 260/300 мм и вертикальному перемещению рамы 300 мм, MAST BK5030 подходит для использования на предприятиях металлообработки, в машиностроении, ремонтных мастерских и производственных цехах.
Преимущества долбежного станка MAST BK5030
- система ЧПУ Siemens для точного управления станком;
- вертикальное перемещение рамы до 300 мм;
- ход ножа 75 мм;
- рабочая скорость ножа от 30 до 120 ходов/мин;
- угол поворота головки до 45°;
- рабочий стол размером 550 × 450 мм;
- перемещение стола по X/Y — 260/300 мм;
- ускоренное перемещение стола по X и Y — до 5 м/мин;
- мощность двигателя 3,7 кВт;
- крутящий момент двигателей осей X и Y — 6 Н·м;
- система СОЖ и рабочее освещение;
- жесткая конструкция для стабильной работы при механической обработке металла.
Конструкция и возможности станка
Долбежный станок с ЧПУ MAST Metalltechnik BK5030 предназначен для выполнения операций, при которых требуется возвратно-поступательное движение режущего инструмента и точное позиционирование заготовки. Вертикальное перемещение рамы составляет 300 мм, ход ножа — 75 мм. Рабочая скорость ножа регулируется в диапазоне от 30 до 120 ходов в минуту.
Поворот долбежной головки на 45° позволяет расширить технологические возможности оборудования и выполнять обработку деталей с различной геометрией. Расстояние от ножа до колонны составляет 485 мм, расстояние между столом и головкой — 540 мм, с возможностью увеличения до 690 мм.
Рабочий стол и перемещения
Станок оснащен рабочим столом размером 550 × 450 мм. Перемещение стола по осям X и Y составляет соответственно 260 и 300 мм. Для повышения производительности предусмотрено быстрое перемещение стола со скоростью до 5 м/мин по каждой из осей.
Для приводов осей X и Y используются двигатели с крутящим моментом 6 Н·м. В конструкции применяется шарико-винтовая передача FFZD3205-3/P4, обеспечивающая точное перемещение рабочих органов.
Точность MAST Metalltechnik BK5030
Станок рассчитан на выполнение операций с контролируемыми параметрами геометрической точности. Согласно предоставленному листу точности основные показатели оборудования составляют:
Параметр
|
Точность
|
|---|
Биение шпинделя, продольное
|
0,02 мм
|
Биение шпинделя, поперечное
|
0,02 мм
|
Разница высот шпинделя и задней бабки
|
0,04–0,05 мм
|
Параллельность пиноли задней бабки к движению каретки, горизонтальная плоскость
|
0,02/300 мм
|
Параллельность пиноли задней бабки к движению каретки, вертикальная плоскость
|
0,02/300 мм
|
Параллельность центральной линии шпинделя к движениям каретки, горизонтальная плоскость
|
0,02/300 мм
|
Параллельность центральной линии шпинделя к движениям каретки, вертикальная плоскость
|
0,02/300 мм
|
Перпендикулярность каретки к шпинделю
|
0,03/300 мм
|
Параллельность ходовых винтов относительно станка
|
0,10 мм по всей длине
|
Точность ходового винта
|
0,02 мм
|
Комплектация
- маховик для ручного перемещения;
- пистолет для обдува;
- система СОЖ;
- рабочее освещение.
Технические характеристики
Характеристика
|
Показатель
|
|---|
Система управления
|
Siemens
|
Вертикальное перемещение рамы
|
300 мм
|
Ход ножа
|
75 мм
|
Рабочая скорость ножа
|
30–120 ходов/мин
|
Угол поворота головки
|
45°
|
Размер рабочего стола
|
550 × 450 мм
|
Перемещение стола X/Y
|
260/300 мм
|
Расстояние от ножа до колонны
|
485 мм
|
Расстояние между столом и головкой
|
540 (690) мм
|
Крутящий момент двигателя оси X
|
6 Н·м
|
Крутящий момент двигателя оси Y
|
6 Н·м
|
Быстрое перемещение стола по X
|
5 м/мин
|
Быстрое перемещение стола по Y
|
5 м/мин
|
ШВП
|
FFZD3205-3/P4
|
Мощность двигателя
|
3,7 кВт
|
Вес
|
2700 кг
|
Габариты
|
2100 × 2100 × 2000 мм
|
Область применения
Долбежный станок по металлу с ЧПУ MAST BK5030 предназначен для профессиональной обработки металлических деталей в машиностроении, металлообрабатывающем производстве, ремонтных цехах и промышленных мастерских. Система управления Siemens, точные перемещения рабочего стола и регулируемая скорость ножа позволяют использовать оборудование для выполнения различных технологических операций.
Станок подходит для предприятий, которым требуется надежное оборудование для точной долбежной обработки металла, стабильное позиционирование заготовок и возможность автоматизации рабочих процессов с помощью ЧПУ.
Почему стоит купить MAST Metalltechnik BK5030
MAST Metalltechnik BK5030 — профессиональный долбежный станок по металлу с ЧПУ, сочетающий мощность, точность и функциональность. Оборудование оснащено системой управления Siemens, двигателем мощностью 3,7 кВт, системой охлаждения, рабочим освещением и шарико-винтовой передачей FFZD3205-3/P4.
Купить долбежный станок по металлу MAST BK5030 можно для оснащения производственного участка, металлообрабатывающего цеха или ремонтного предприятия. Станок рассчитан на профессиональную эксплуатацию и позволяет выполнять точную обработку металлических деталей с использованием числового программного управления.
MAST BK5030 — промышленное оборудование для точной и автоматизированной долбежной обработки металла.
