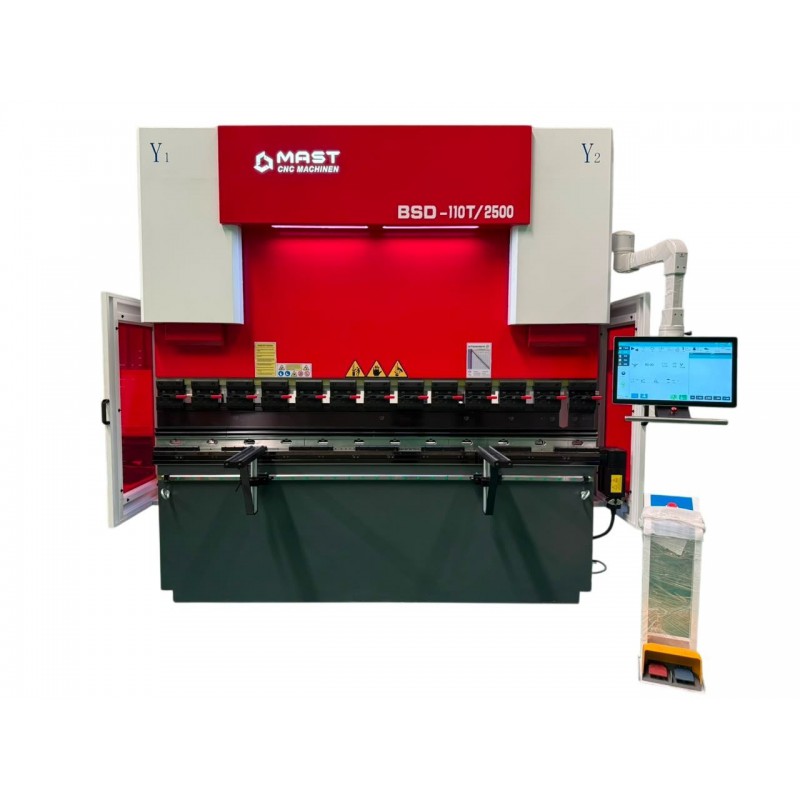

Электрогидравлический листогибочный пресс MAST CNC Machinen BSD-110T/2500 с ET18 (4+1 ось)

Электрогидравлический листогибочный пресс BSD-110T2500 с ЧПУ TECHMATION ET18

BSD-110T2500 — электрогидравлический листогибочный пресс с усилием 110 тонн и длиной рабочего стола 2500 мм, предназначенный для точной гибки листового металла в серийном и мелкосерийном производстве. Станок управляется системой ЧПУ TECHMATION ET18 с поддержкой 4+1 осей (Y1-Y2-X-R+V), где ось V отвечает за автоматическую компенсацию прогиба верхней балки. Это обеспечивает стабильный угол гиба по всей длине заготовки даже при работе с длинными листами.

Основные преимущества

• Независимое управление по осям Y1 и Y2 с автоматической компенсацией прогиба (ось V) — гарантирует одинаковый угол гиба по всей длине детали, а не только в центре

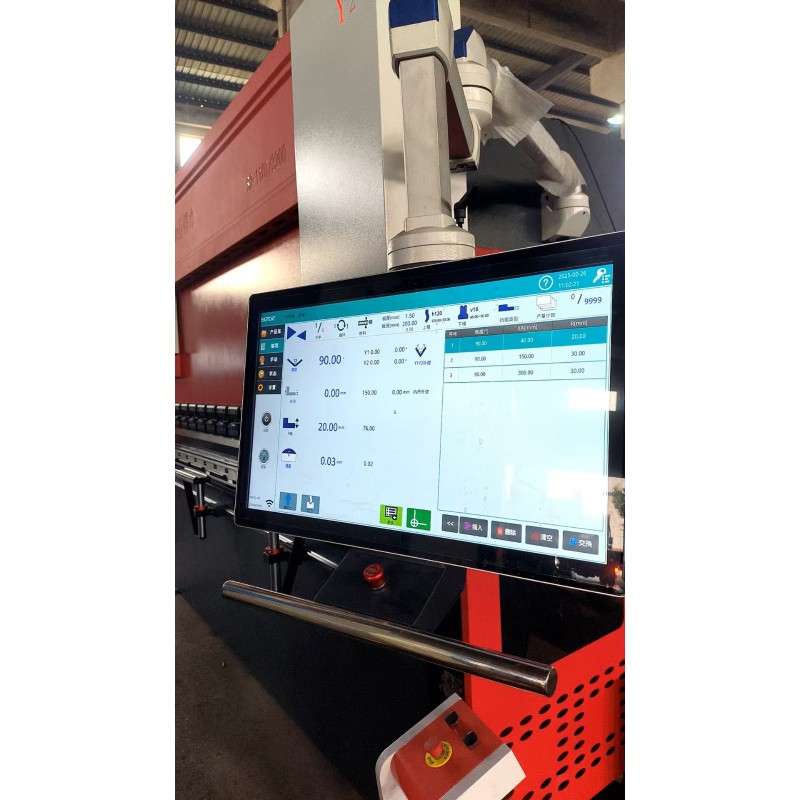

• Панель управления TECHMATION ET18 с 15-дюймовым сенсорным дисплеем — 2D графическое программирование с симуляцией гибки перед запуском реальной операции


• Гидравлическая система DP-TECH — быстрое позиционирование, высокоточное повторное позиционирование, быстрый старт и остановка, стабильный обратный ход


• Главный сервомотор Siemens (Германия) — надёжный привод для стабильной работы под нагрузкой


• Сервомоторы и сервоприводы Inovance — точное управление движением исполнительных осей


• Задний упор на линейных направляющих HIWIN (Тайвань) — быстрое и высокоточное движение по оси X со скоростью до 250 мм/с и точностью до 0,01 мм


• Шариковый винт хода оси R — точное позиционирование заднего упора во второй координате


• Электрическая система Schneider — надёжная и безопасная электрическая часть станка


• Масляный насос First (США) и соединения масляных труб EMB (Германия) — надёжная гидравлическая магистраль


• Линейные направляющие хода верхней балки GIWI (Италия) — плавное и точное движение ползуна


• Пальцевые блоки (2 пары) на заднем упоре — для удобного и точного позиционирования детали


• Моторизованная система компенсации прогиба траверсы (бомбировки) Shuheng — величина компенсации устанавливается автоматически системой ЧПУ


• Быстросъёмная система крепления держателя верхних пуансонов — сокращает время переналадки между операциями

Почему электрогидравлический пресс точнее традиционного гидравлического

В традиционных гидравлических листогибах точность гиба зависит от механической синхронизации двух гидравлических поршней через торсионную балку. Такой подход даёт приемлемый результат, но со временем возможны отклонения из-за износа механических деталей или нестабильности давления в системе.

BSD-110T2500 работает по другому принципу. Измерительные линейки GIVI (Италия) установлены непосредственно на ползуне и передают системе ЧПУ точные данные о его положении в реальном времени. На основе этих данных контроллер регулирует открытие синхронных клапанов и управляет обеими сторонами ползуна (Y1, Y2) независимо, автоматически корректируя даже минимальные отклонения. Это замкнутая система управления с обратной связью (ЧПУ + сервоклапаны + измерительные линейки), которая обеспечивает стабильную повторяемость результата — критически важное свойство при серийном производстве точных деталей.

Стандартная комплектация инструмента

• Верхний пуансон H135/80°/R08


• Нижние матрицы с канавками 12, 16, 24, 32 и 40 мм


• Комплект секционных держателей для пуансонов с быстросъёмным креплением

Применение

Пресс подходит для предприятий металлообрабатывающей и машиностроительной отрасли, которым нужна точная и повторяемая гибка листового металла: производства металлоконструкций, корпусов оборудования, вентиляционных систем, элементов мебели и других изделий из листовой стали в условиях серийного выпуска.

Технические характеристики

Почему стоит выбрать BSD-110T2500?

BSD-110T2500 — решение для производств, которым нужна не просто мощность, а стабильная повторяемость угла гиба на каждой детали серии. Замкнутая система управления с измерительными линейками, компенсация прогиба траверсы и комплектующие ведущих европейских и мировых брендов (Siemens, Schneider, HIWIN, GIWI) делают этот пресс надёжным инструментом для точной серийной гибки листового металла.
