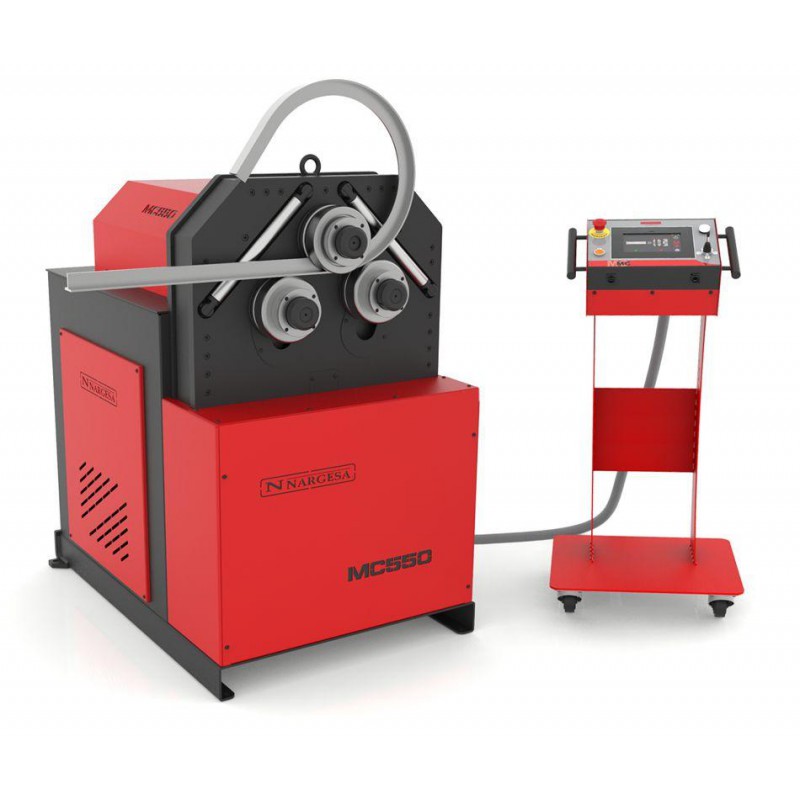

Электро-гидравлический профилегибочный станок Nargesa MC 550 CNC
Электро-гидравлический профилегибочный станок Nargesa MC 550 CNC предназначен для гибки дуг из труб различного сечения (круглых, профильных), полос, прутков, квадратов, тавров, швеллеров, а также алюминиевых и стальных профилей. Данная модель может быть установлена как в вертикальном, так и в горизонтальном положении. Станок позволяет изготавливать изделия любого радиуса без разрывов и деформации профиля за один прокат.
Основные преимущества: Привод всех трёх валов. Гидравлическая регулировка нижних роликов. Валы выполнены из специальной высокопрочной стали, закалены и отшлифованы. Работа станка в горизонтальном и вертикальном положениях. Гибка любого радиуса за один прокат. Управление станком осуществляется через мобильную ЧПУ-панель управления ESA S625. Боковые направляющие для гибки спиралей. Возможность заказа дополнительных роликов для конкретного диаметра трубы или сложных профилей. Технические характеристики гидравлического блока:
Характеристика Значение
Мощность двигателя 0,75 кВт
Рабочее давление 20 МПа
Производительность 1,5 л/мин
Трубогибы Nargesa MC550 управляются с помощью интуитивно понятного 7-дюймового цветного сенсорного экрана с новейшей технологией 4.0. Для работы нужно выполнить лишь одну деталь и сохранить каждый шаг, чтобы система управления автоматически повторяла те же операции для всех остальных деталей в серии, без необходимости контролировать продольное позиционирование. Можно добавить тип и размеры трубы или профиля, материал и положение роликов, чтобы сохранить их для последующих серий.
Основные функции системы управления: Сохранение до 10 000 программ. Программирование бесконечного количества разных гибов на одной детали. Возможность ввода размеров в дюймах или миллиметрах. Библиотека роликов с возможностью добавления новых. Библиотека различных профилей, труб и материалов. Поддержка более 20 языков. Регулировка скорости вращения от 3 до 7 об/мин (автоматическая или ручная). Режимы работы: ручной и автоматический. Технология 4.0 (удалённое подключение производителя без необходимости выезда на объект). Джойстик для активации вращения и позиционирования. Диагностика сигналов тревоги на экране. Оповещения о профилактическом обслуживании. Технические характеристики системы управления:
Характеристика Значение
7” цветной сенсорный экран Разрешение 800 x 480
Объем памяти 128 МБ (силиконовый диск)
Аналоговые входы 2 (разрешение 12 бит)
Цифровые входы 16 (24 В постоянного тока)
Цифровые выходы 16 (24 В постоянного тока, 0,7 А макс.) защищены от перегрузок и короткого замыкания
Последовательный порт RS232
Порт CAN 9-контактный разъем D-Sub F
Источник питания 24 В постоянного тока
Порт USB 1
