НАЗНАЧЕНИЕ:
Предназначен для облицовывания прямолинейных кромок плитных материалов кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм. Станок позволяет производить полный цикл обработки кромки - нанесение кромочного материала, торцовка свесов, фрезерование, полирование. Механизм регулировки оснащен счетчиком для настройки различных видов кромок. ЖК-дисплей позволяет контролировать и настраивать температуру клея.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Используется на мебельных и столярных производствах для изготовления корпусной мебели.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

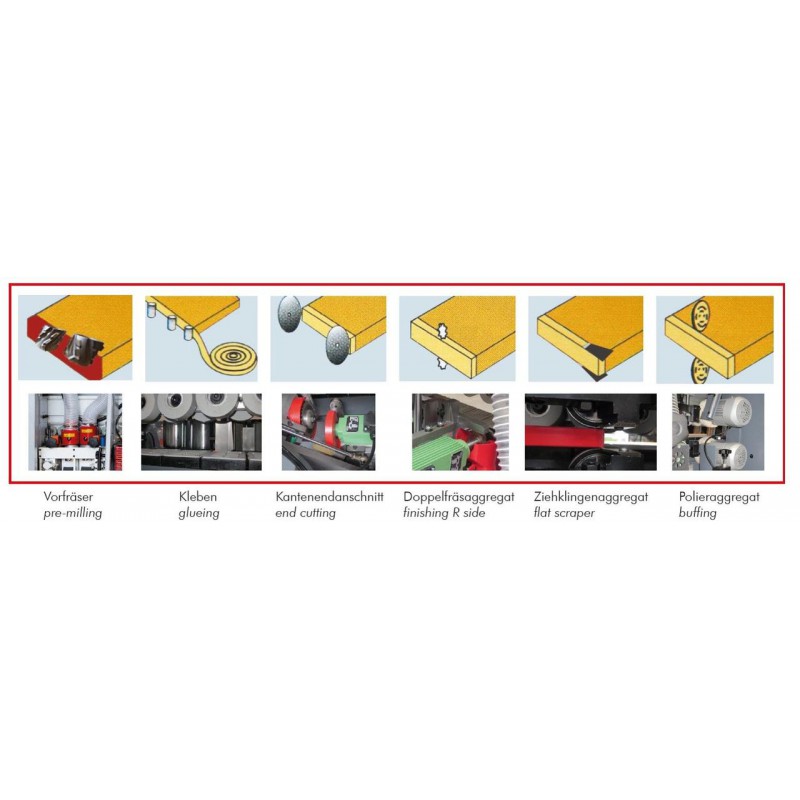

СХЕМЫ ОБРАБОТКИ:
1. Подача кромки 2. Клеевой узел 3. Пресс группа
4. Узел 2-ух моторной торцовки 5. Чистовой узел фрезерования свесов 6. Полировальный узел
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ДЕРЖАТЕЛЬ ДЛЯ КРОМКИ
УЗЕЛ НАНЕСЕНИЯ КЛЕЯ
С помощью данного узла осуществляется нанесение и регулировка количества клея. Температура клея регулируется электронным блоком контроля, что гарантирует поддержание нужной температуры и исключает перегревание клея.
ЛЕКТРОКОМПОНЕНТЫ СТАНКА

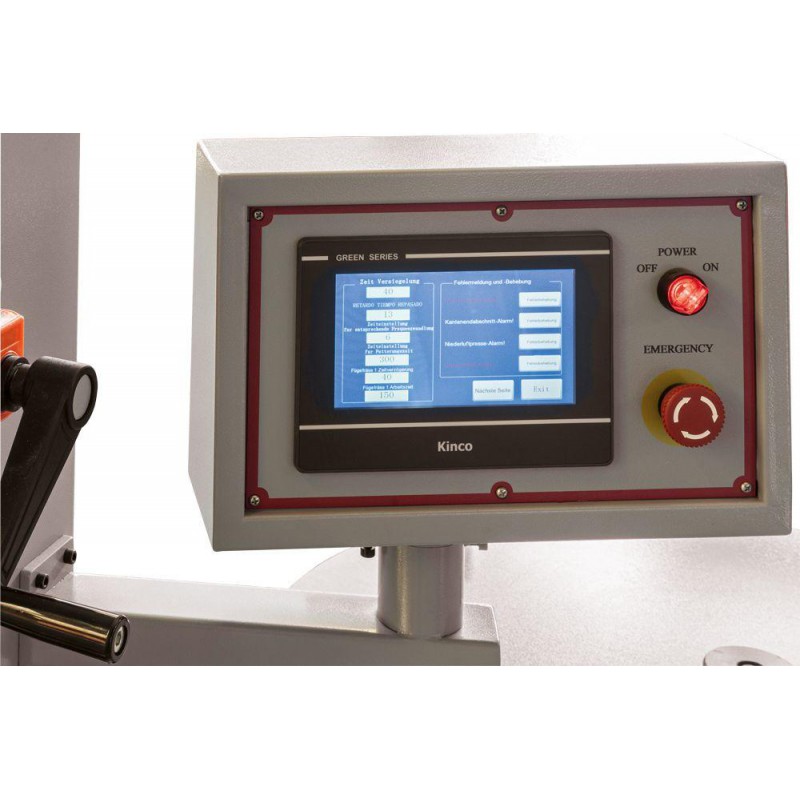

ЦИФРОВАЯ ИНДИКАЦИЯ

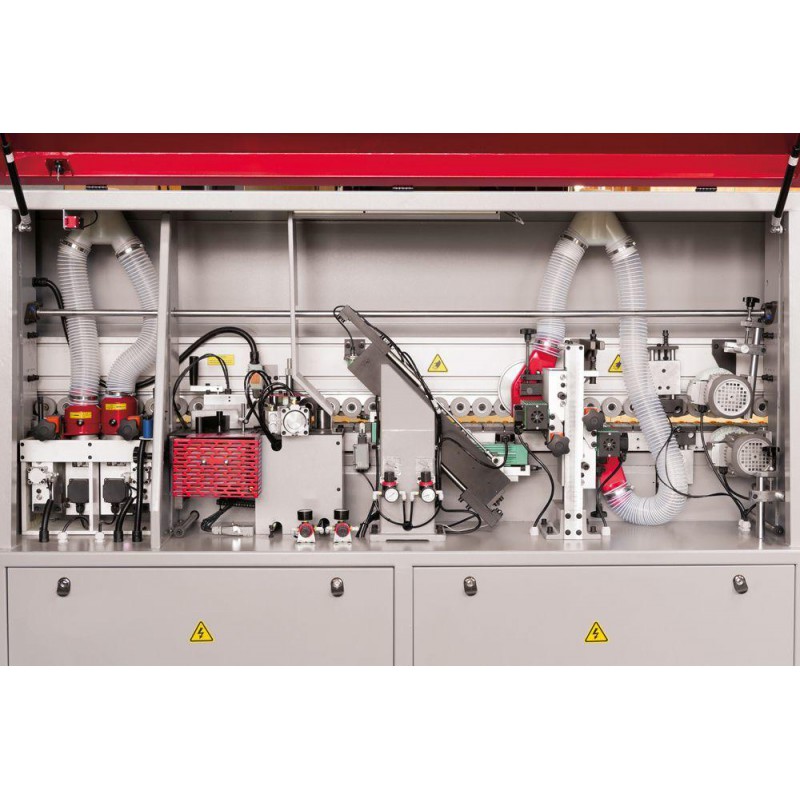

Особенности конструкции:
Предварительное фрезерование торца заготовки (2 фрезы ø80xø20x55 мм, электродвигатель 1,1 кВт) позволяет устранить дефекты на заготовках, которые возникают вследствие раскроя (сколы, ступенька от подрезной пилы), а также дефекты, связанные с низким качеством плитных материалов дсп, мдф (утолщение на торцах).
Узел подачи кромочного материала включает в себя приводной подающий ролик и специальную обойму для подачи полосового материала.
Узел нанесения клея осуществляет нанесение и регулировку количества клея. Температура клея регулируется электронным блоком контроля, что гарантирует поддержание нужной температуры и исключает перегревание клея.
Узел торцовки свесов. Чистовая торцовка свесов кромки осуществляется автоматически, с помощью двух пил (ø104xø22x3/2,2 30T) с приводом каждая от отдельного электродвигателя 0,35 кВт, 12000 об/мин.
Узел фрезерования свесов оснащен двумя радиусными фрезами R2 (электродвигатель каждой – 0,75 кВт, 12000 об/мин) и плавающими копирами, позволяющими отслеживать толщину заготовки, что обеспечивает отличное качество обрабатываемой поверхности.
Узел радиусной циклевки осуществляет финишную обработку материала толщиной от 1 до 3 мм и полностью устраняет дефекты, возникающие при фрезеровке свесов кромочного материала на больших скоростях подачи.
Полировальный узел с полировальным кругом ø150 мм служит для придания качественного внешнего вида получаемой мебельной заготовке, а также придания ей естественного цвета и блеска (2 электродвигателя 0,18 кВт, 1400 об/мин).
