Обрабатывающий центр с ЧПУ Cormak MILL 550

Обрабатывающий центр с ЧПУ Cormak MILL 550

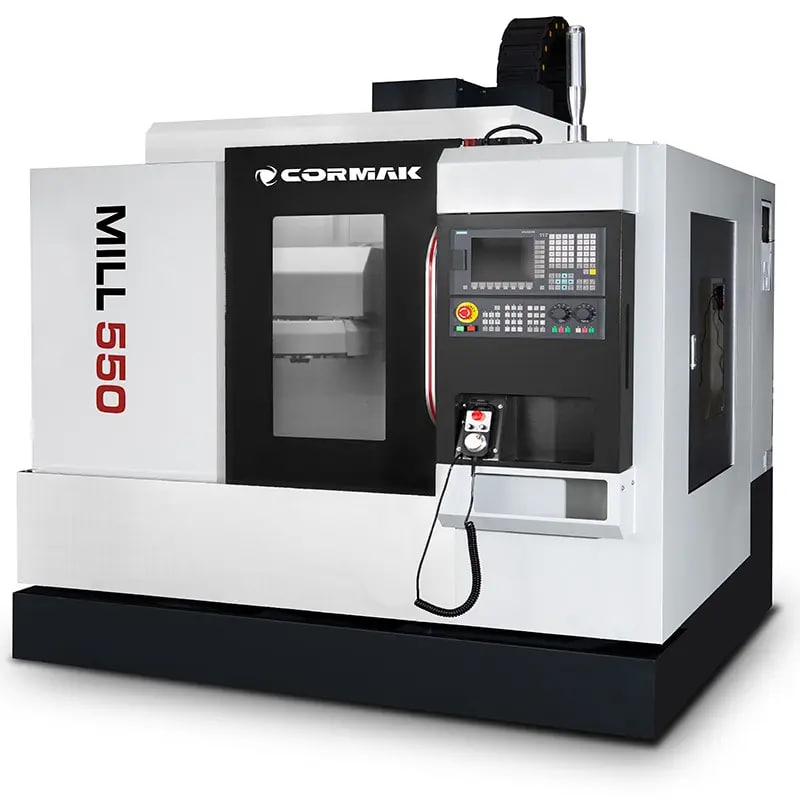

Cormak MILL 550 — вертикальный обрабатывающий центр с числовым программным управлением, предназначенный для точной механической обработки металлических деталей. Конструкция станка сочетает массивный корпус, линейные направляющие, шарико-винтовые передачи по трем координатным осям, шпиндель BT40 и автоматизированную систему управления.

Обрабатывающий центр Cormak MILL 550 может использоваться в машиностроении, автомобильной и авиационной промышленности, а также в небольших и средних производственных мастерских. Оборудование подходит как для серийного, так и для индивидуального изготовления деталей, где требуется стабильное выполнение запрограммированных операций.

Преимущества Cormak MILL 550

• Точность позиционирования 0,01 мм обеспечивает высокую точность перемещения рабочих узлов.


• Массивная конструкция способствует стабильной работе станка при обработке металлических заготовок.


• Линейные направляющие X/Y/Z обеспечивают точное перемещение по трем координатам.


• Шарико-винтовые передачи установлены по всем трем осям.


• Шпиндель BT40 работает в диапазоне 100–8000 об/мин и приводится в действие двигателем SIEMENS мощностью 5,5 кВт.


• Автоматический магазин инструмента рассчитан на 12 позиций.


• Закрытая рабочая камера позволяет организовать рабочую зону станка.


• Система охлаждения оснащена насосом 480 Вт с производительностью 2,5–3,3 м³/ч.


• Современные системы ЧПУ представлены вариантами Siemens Sinumerik и Fanuc Oi-TF.

Рабочая зона и конструкция станка

В основе Cormak MILL 550 находится массивный корпус, рассчитанный на стабильную работу во время механической обработки. Перемещение по осям X, Y и Z осуществляется с использованием линейных направляющих и точных шарико-винтовых передач.

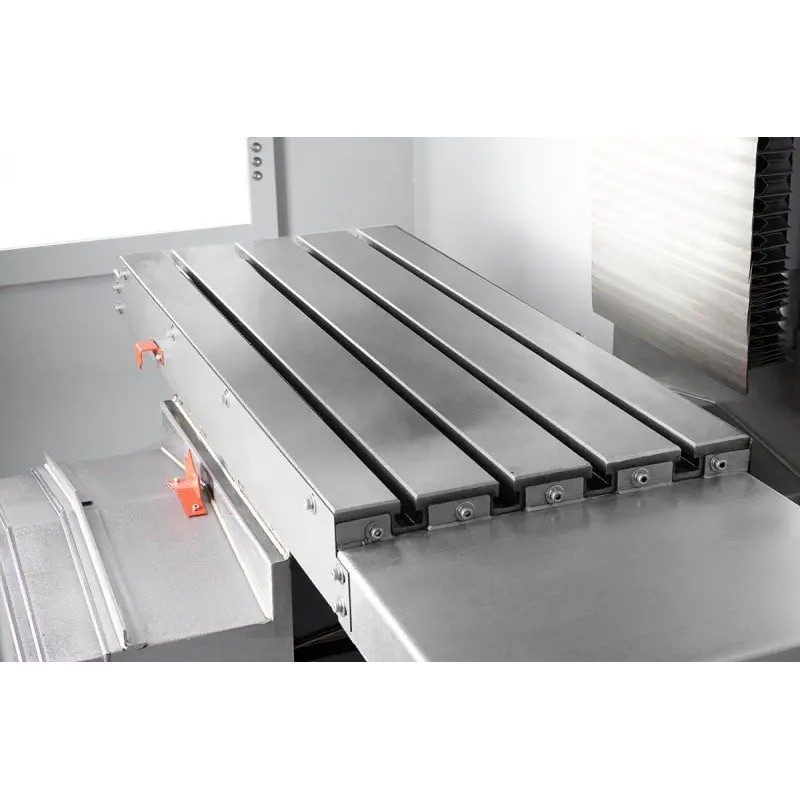

Рабочий стол имеет размеры 800 × 260 мм и оснащен Т-образными пазами 4–14 мм. Это позволяет устанавливать и фиксировать заготовки, а также использовать соответствующее технологическое оснащение.

Диапазон перемещения составляет 550 мм по X, 320 мм по Y и 440 мм по Z. Расстояние от торца шпинделя до поверхности стола составляет 10–470 мм, расстояние от центра наконечника до направляющей колонны — 350 мм.

Шпиндель Cormak MILL 550

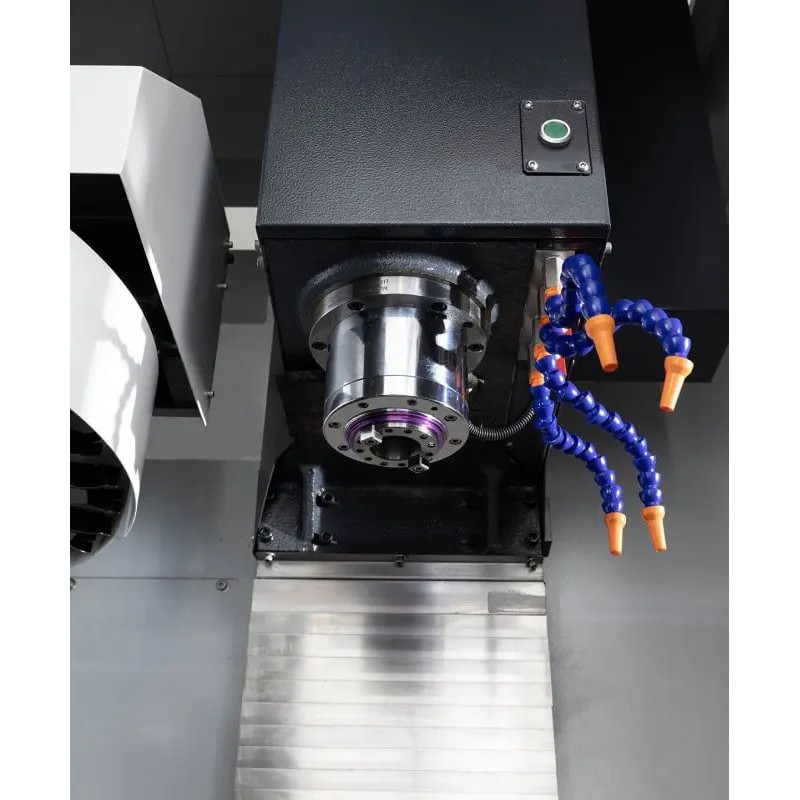

На обрабатывающем центре установлен шпиндель с конусом BT40. Диапазон частоты вращения составляет 100–8000 об/мин. Основной двигатель SIEMENS имеет мощность 5,5 кВт.

Для расширения возможностей станка предусмотрены дополнительные варианты оснащения. В частности, можно установить шпиндель с частотой вращения до 12 000 об/мин и систему подачи охлаждающей жидкости через шпиндель.

Автоматическая смена инструмента

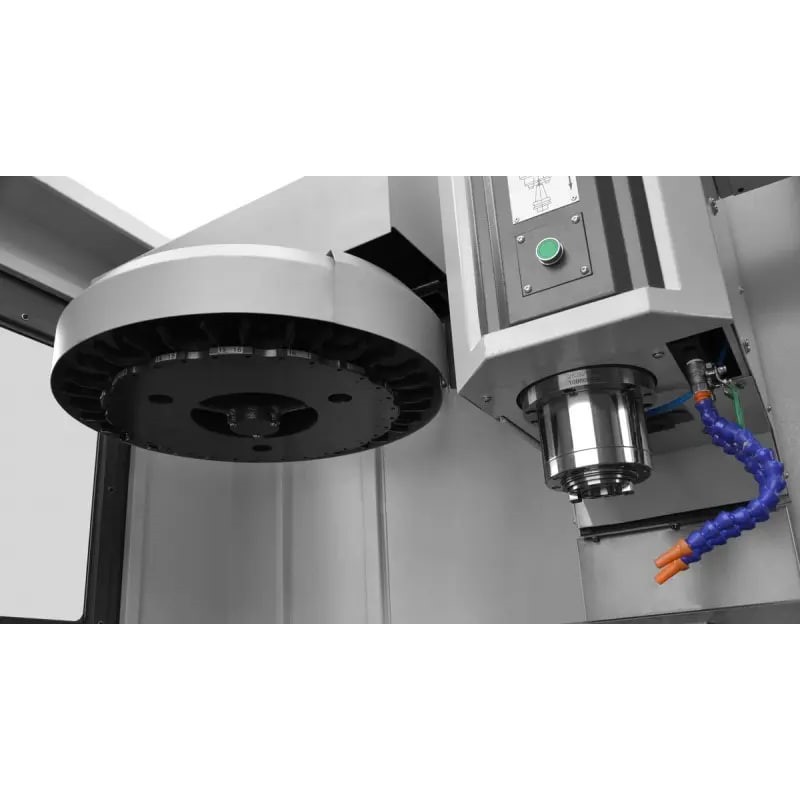

Стандартное исполнение Cormak MILL 550 включает автоматический магазин на 12 инструментальных позиций. Максимальный диаметр используемого инструмента составляет 100 мм, длина — до 300 мм, масса — до 7 кг.

Время смены инструмента составляет 1–3 секунды. Для расширения инструментальных возможностей предусмотрена опция горизонтального магазина на 24 позиции.

Скорость перемещения и точность обработки

Точность позиционирования Cormak MILL 550 составляет 0,01 мм. Быстрые перемещения рабочих органов выполняются со следующими скоростями:

• ось X — 14 м/мин;


• ось Y — 14 м/мин;


• ось Z — 11 м/мин.

Для осей X и Y используются приводы мощностью по 1 кВт с крутящим моментом 4,78 Нм. Привод оси Z имеет мощность 1,75 кВт и крутящий момент 8,36 Нм.

Система охлаждения и вспомогательные системы

Для подачи охлаждающей жидкости используется насос мощностью 480 Вт. Его производительность составляет 2,5–3,3 м³/ч. Закрытая система охлаждения входит в стандартную комплектацию станка.

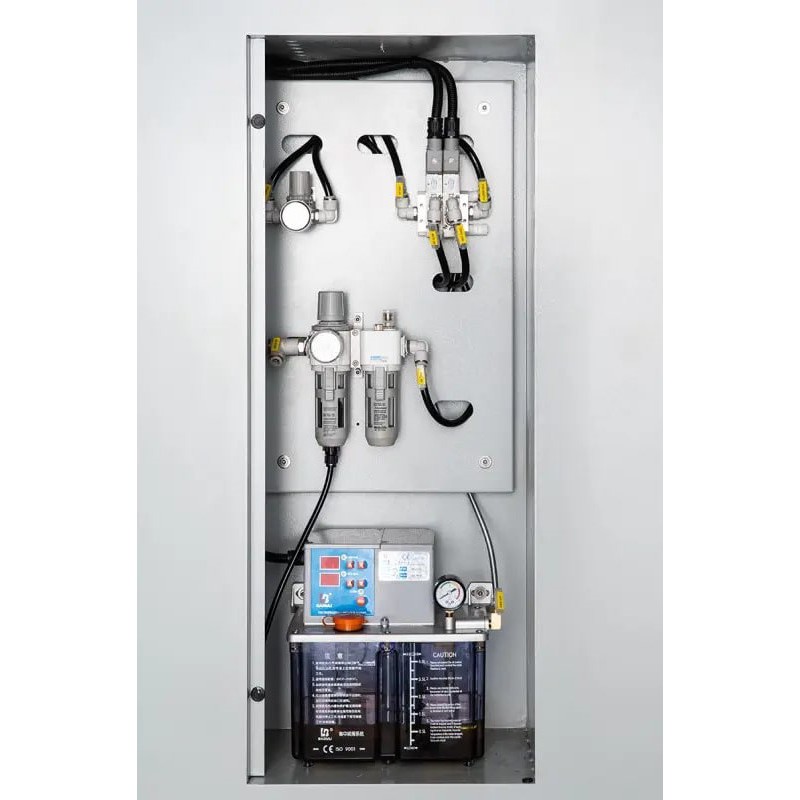

Cormak MILL 550 также оснащается автоматической системой смазки, пневматической системой и конвейером для отвода стружки. Рабочая зона закрыта, что позволяет организовать обработку внутри защищенного пространства.

Системы ЧПУ

В зависимости от выбранного исполнения Cormak MILL 550 может комплектоваться системами числового программного управления Siemens Sinumerik или Fanuc Oi-TF. Стандартно предусмотрена система SIEMENS SINUMERIK 808 Advanced. В качестве дополнительных вариантов указаны SINUMERIK 828D и FANUC Oi-TF.

Siemens SINUMERIK 808D

Система SINUMERIK 808D имеет графический интерфейс и функцию Teach-In. Она рассчитана на интеграцию с сервоприводами Siemens. В предоставленной информации также указаны устойчивость к воздействию пыли и влаги, низкое энергопотребление и небольшие требования к обслуживанию.

Siemens SINUMERIK 828D

SINUMERIK 828D является дополнительным вариантом системы управления. Она обладает высокой вычислительной мощностью, поддерживает сложные циклы, интеграцию CAD/CAM, оптимизацию траекторий и модульное расширение.

FANUC Oi-TF

FANUC Oi-TF может использоваться как альтернативная система управления Cormak MILL 550. Для нее указаны стабильная работа, интуитивный интерфейс и расширенные циклы обработки.

Стандартная комплектация

• система управления SIEMENS SINUMERIK 808 Advanced;


• шпиндель до 8000 об/мин;


• автоматический магазин на 12 инструментов;


• трехцветные сигнальные лампы;


• освещение рабочей зоны;


• закрытая система охлаждения;


• герметизированный корпус станка;


• автоматическая система смазки;


• пневматическая система;


• конвейер для отвода стружки.

Дополнительное оснащение

• SINUMERIK 828D;


• FANUC Oi-TF;


• горизонтальный магазин на 24 инструмента;


• охлаждение через шпиндель;


• шпиндель до 12 000 об/мин;


• система сбора стружки;


• щуп для измерения инструмента;


• щуп для измерения заготовки;


• 4-я ось.

Технические характеристики Cormak MILL 550

Области применения

Вертикальный обрабатывающий центр Cormak MILL 550 предназначен для использования в различных направлениях металлообработки. Оборудование может применяться в:

• автомобильной промышленности;


• авиационной промышленности;


• машиностроении;


• небольших и средних производственных мастерских;


• серийном производстве;


• индивидуальном производстве деталей.

Автоматизированное управление позволяет задавать последовательность операций, а автоматическая смена инструмента помогает уменьшить вспомогательное время. Рабочий стол 800 × 260 мм и диапазон перемещений 550 × 320 × 440 мм позволяют использовать оборудование для различных задач механической обработки металла.

Заказать обрабатывающий центр Cormak MILL 550

Cormak MILL 550 представляет собой вертикальный обрабатывающий центр с ЧПУ, рассчитанный на точную обработку металлических деталей. Массивная конструкция, линейные направляющие, шарико-винтовые передачи по трем осям, шпиндель BT40, автоматический инструментальный магазин и система охлаждения формируют комплексное оснащение для производственных задач.

Оборудование может комплектоваться различными вариантами ЧПУ и дополнительными системами, включая 4-ю ось, измерительные щупы, охлаждение через шпиндель, магазин на 24 инструмента и шпиндель до 12 000 об/мин.

Часто задаваемые вопросы

Какая точность позиционирования у Cormak MILL 550?

Заявленная точность позиционирования составляет 0,01 мм.

Какой шпиндель используется на станке?

Cormak MILL 550 оснащается шпинделем BT40 с диапазоном частоты вращения 100–8000 об/мин. Основной двигатель SIEMENS имеет мощность 5,5 кВт.

Сколько инструментов помещается в стандартный магазин?

Стандартный автоматический магазин рассчитан на 12 инструментов. В качестве дополнительного оснащения доступен горизонтальный магазин на 24 позиции.

Предусмотрена ли установка 4-й оси?

Да. 4-я ось указана среди вариантов дополнительного оснащения Cormak MILL 550.

Какие системы ЧПУ можно использовать?

В информации по станку указаны Siemens SINUMERIK 808D, SINUMERIK 828D и FANUC Oi-TF.
