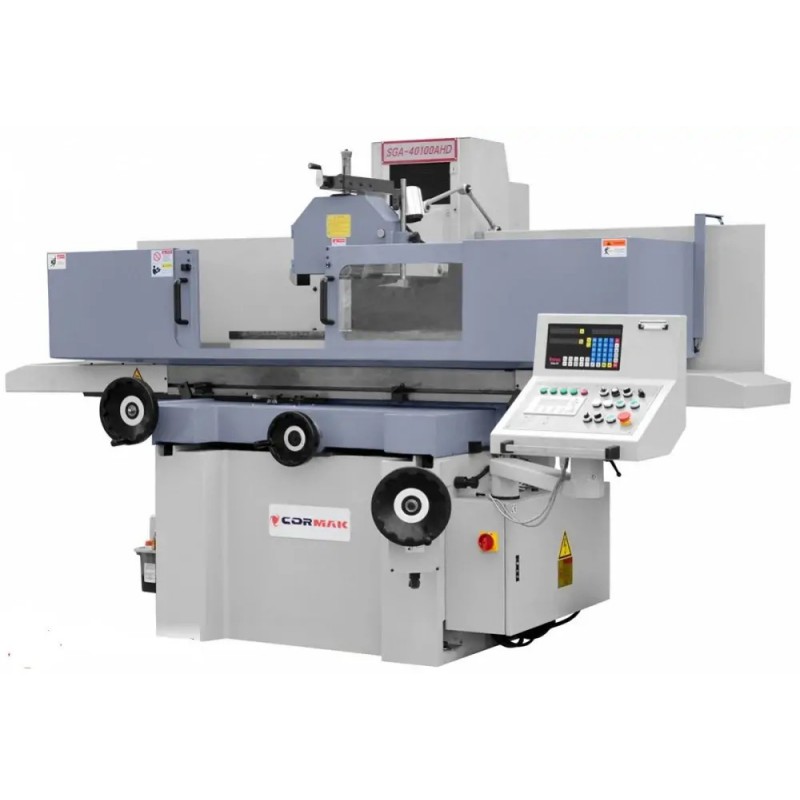

Плоскошлифовальный станок Cormak 400x1000 предназначен для финишной обработки плоских поверхностей металлических деталей для получения высокой геометрической точности, минимальной шероховатости и стабильных размеров. Оснащен программируемым контроллером SIEMENS PLC, который автоматизирует процесс обработки, минимизируя человеческий фактор. Система позволяет задавать параметры шлифовки (скорость подачи, глубина снятия, количество проходов), сохранять программы для типовых операций и быстро переключаться между ними. Сенсорный экран с удобным, интуитивно понятным интерфейсом упрощает управление станком, а цифровая индикация по 3 осям обеспечивает максимальный контроль процесса обработки.
Станок оснащен магнитным столом размером 406х1020 мм, позволяющим быстро фиксировать заготовки без применения механических прижимов. Перемещение шлифовальной головы и стола осуществляется по закаленным, шлифованным направляющим, что гарантирует плавный ход даже под нагрузкой. Автоматическая подача по осям X, Y, Z обеспечивает высокую точность и повторяемость обработки. Для максимального качества обработки и долговременной, надежной службы этот плоскошлифовальный станок с автоматической подачей имеет систему охлаждения СОЖ и автоматическую систему централизованной смазки всех направляющих и подвижных элементов.
Особенности плоскошлифовального станка Cormak 400x1000

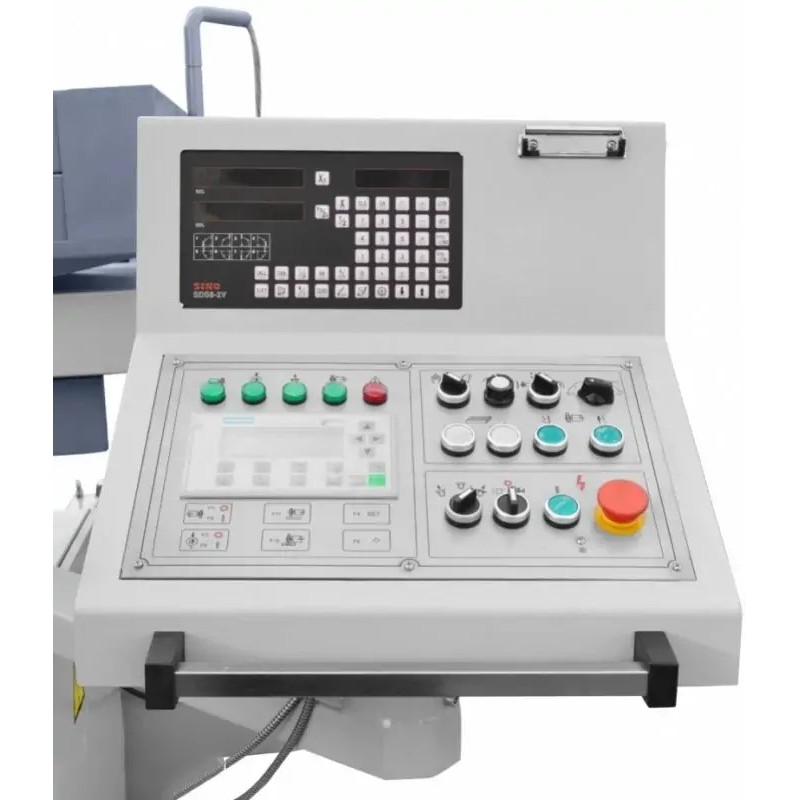

Программируемый контроллер SIEMENS PLC с удобным, понятным интерфейсом и возможностью сохранения программ
Цифровая индикация по 3 осям
Шпиндель на прецизионных подшипниках
Размер шлифовального круга – 350х40х27 мм
Шлифовальная бабка на двух парах направляющих
Скорость вращения – 1450 об/мин
Расстояние от шпинделя до стола – 580 мм
Мощность двигателя шпинделя – 5,5 кВт
Магнитный стол размером 406х1020 мм
Максимальная нагрузка на стол – 500 кг

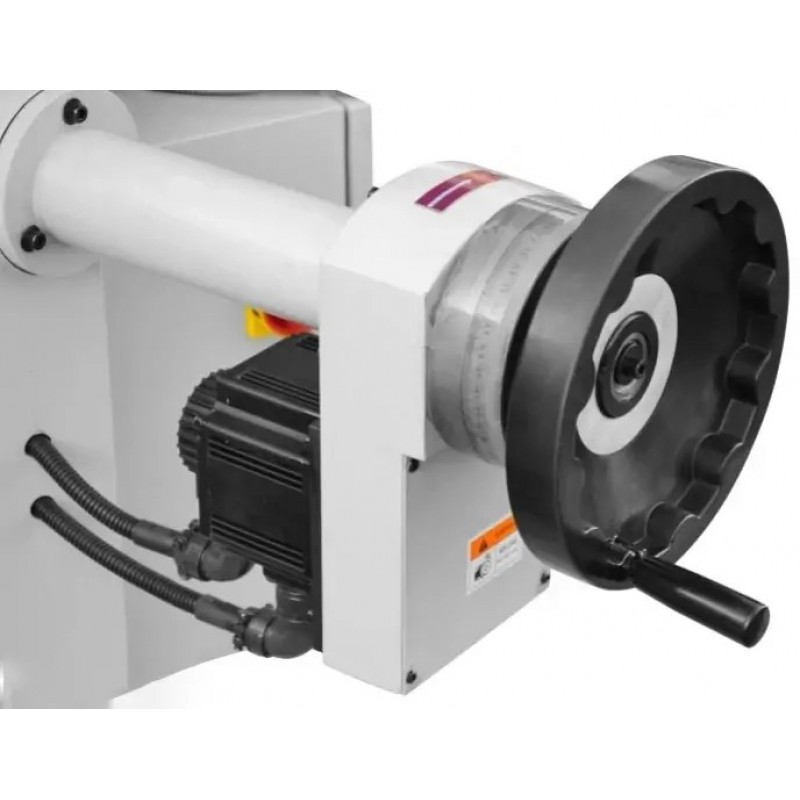

Автоматическая подача по 3 осям
Привод оси Y мощностью 0,04 кВт
Привод оси Z мощностью 1 кВт
Диапазон подачи по оси Х – 0,1-8 мм
Диапазон подачи по оси Z – 0,005-0,05 мм

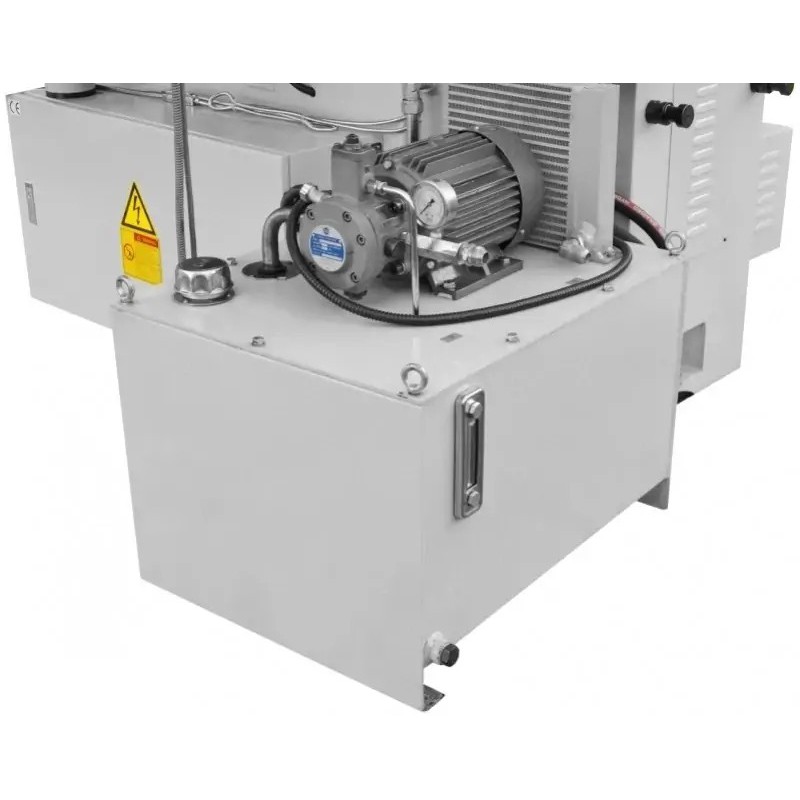

Продольная гидравлическая подача стола в диапазоне 7-23 м/мин
Максимальный ход стола – 450x1130 мм
Ускоренные подачи по осям Х (990 мм/мин) и Z (480 мм/мин)
Движение шлифовальной головы и стола по закаленным, шлифованным направляющим
Гидродинамические направляющие для продольного движения стола
Направляющие "ласточкин хвост" для поперечного и вертикального перемещения
Предварительно нагруженные игольчатые роликовые подшипники
Система охлаждения СОЖ с насосом 0,14 кВт
Автоматическая система смазки с отдельным двигателем 2,2 кВт
Чугунная станина высокой жесткости
Габаритные размеры – 3300x2400x2000 мм
Вес – 4000 кг.
Комплектация плоскошлифовального станка Cormak 400x1000
В комплект поставки входят:
Цифровой индикатор для 3 осей
Электромагнитный стол 406x1020 мм
Шлифовальный круг
Оправка для балансировки шлифовального круга
Фланцы шлифовального круга
Набор инструментов
Система освещения 24 В
Система охлаждения.
Частые вопросы
Больше узнать о конструкции и работе плоскошлифовальных станков по металлу помогут ответы на частые вопросы.
Почему в плоскошлифовальных станках продольная подача почти всегда гидравлическая?
Продольная подача создает основной рабочий проход, и от ее плавности зависят равномерность снятия и чистота поверхности. Гидравлика обеспечивает абсолютно плавный ход и равномерную скорость по всей его длине.
Какие преимущества для плоскошлифовального станка дает автоматическая подача по всем осям?
Станок с автоматическими подачами по всем осям выполняет полный цикл шлифования без ручной подкрутки после каждого прохода. Это гарантирует стабильную точность и повторяемость, позволяет работать с микронными припусками и обрабатывать партии деталей с минимумом переналадки.
Зачем в плоскошлифовальных станках устанавливается цифровая индикация (DRO)?
Цифровая индикация позволяет точно контролировать снятый слой, избежать ошибок по лимбам, быстро выводить размер и повторять операции в серии.
Почему направляющие плоскошлифовальных станков практически всегда закаленные и шлифованные?
Закаленные и шлифованные направляющие обеспечивают стабильный контакт по всей длине, обладают высокой износостойкостью и сохраняют геометрию на долгие годы.
Почему в плоскошлифовальных станках используют магнитный стол, а не механические прижимы?
Магнитный стол равномерно прижимает деталь по всей плоскости, не деформирует тонкие заготовки, не мешает проходу круга и значительно сокращает время настройки. Механические прижимы создают локальные напряжения, что приводит к перекосам и потере плоскостности.
