НАЗНАЧЕНИЕ:
Предназначен для прямолинейного одностороннего строгания заготовок по пласти с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ШЕЙПЕРНОГО ВАЛА:
увеличенная глубина строгания + поворотные пластины расположены по спирали, благодаря этому плавно входят в заготовку; долговечность – поворотные пластины изготовлены из твердосплавной стали и имеют 4 режущих грани, после затупления одной грани нож поворачивается и работает следующая грань; вал всегда сбалансирован – ножи равномерно распределены по площади, их нельзя поставить неправильно; низкий уровень шума при работе; отсутствие срывов на сучках при обработке.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
ВЕРТИКАЛЬНЫЙ ПОДЪЕМ СТОЛОВ
Удобное и быстрое поднятие столов трансформирует станок в рейсмусовый. Вертикальный подъем столов гарантирует точность размеров при многократной переналадке станка.
ЛИТЫЕ ЧУГУННЫЕ СТОЛЫ
Литые шлифованные чугунные столы длиной 1800 мм хорошо гасят вибрацию и служат надежной основой для позиционирования заготовки.
РЕГУЛИРОВКА СТОЛА
Удобное и быстрое выставление на нужную глубину строгания с помощью рычага по шкале.

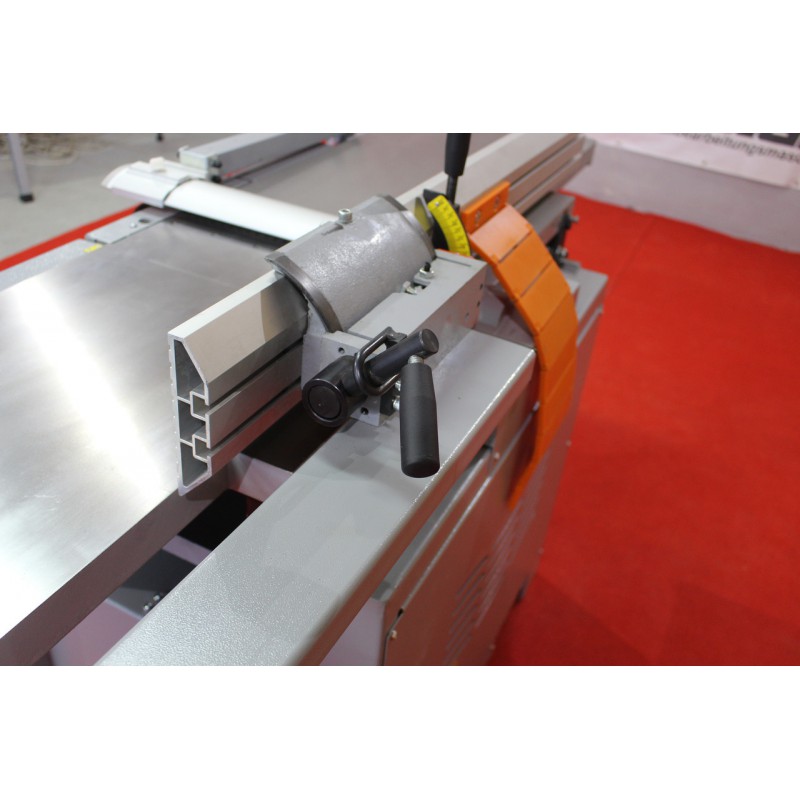

ПРОФЕССИОНАЛЬНАЯ ЛИНЕЙКА
Установлена на станке. В отличие от стандартной линейки легко перемещается по мощной цилиндрической направляющей. Линейка не царапает стол за счет удобного и легкого перемещения на колесиках. Удобный наклон до 45° с выставлением по шкале позволяет снимать фаску под нужным углом. Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной – норматив СЕ.

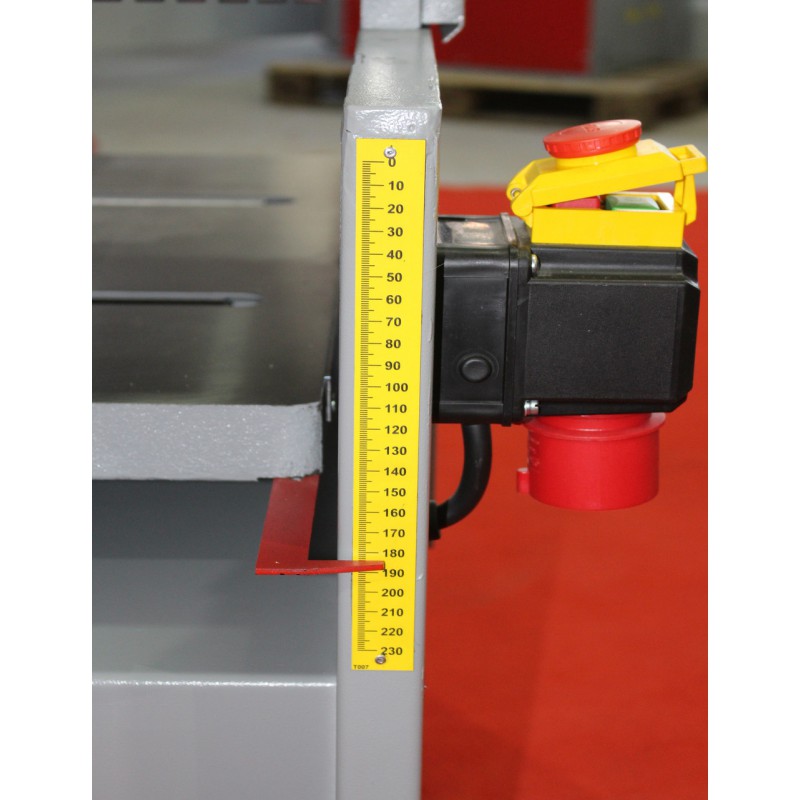

РЕЙСМУСОВЫЙ УЗЕЛ
Выставление на толщину обработки с помощью маховика по линейке. Фиксация стола с помощью рычага.
РОЛИКИ В СТОЛЕ (FS 41N)
Чугунный рабочий стол с двумя роликами обеспечивает легкое скольжение заготовки.
ВАЛЕЦ ПОДАЧИ
Подача заготовки при помощи рифленого сплошного вала с косыми насечками. Когтевая защита предотвращает выброс заготовки.
АСПИРАЦИОННЫЙ ПАТРУБОК
Удаление стружки осуществляется через круглое вытяжное отверстие Ø120 мм. При работе на фуганке воронка находится под ножевым валом, а при работе на рейсмусе над ним.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
БОКОВАЯ ПРОФЕССИОНАЛЬНАЯ ЛИНЕЙКА (ОПЦИЯ)
Это позволяет при работе с мягкими породами древесины увеличить производительность, работая с подачей 12 м/мин, а при работе с твердыми породами древесины улучшить качество строгания, перейдя на подачу 6 м/мин.
Наклон до 45° с выставлением по шкале позволяет снимать фаску под нужным углом.
Гибкая защита закрывает ножевой вал за линейкой, что делает работу на станке еще более безопасной – норматив СЕ.
ОТДЕЛЬНЫЙ ДВИГАТЕЛЬ НА ПОДАЧУ (ОПЦИЯ)
Установка отдельного двигателя на подачу позволяет работать на двух скоростях: 6 и 12 м/мин (вместо одной стандартной скорости 8 м/мин).
Это позволяет увеличить производительность (на 12 м/мин) и улучшить качество поверхности (на 6 м/мин).
СВЕРЛИЛЬНО-ПАЗОВАЛЬНОЕ УСТРОЙСТВО (ОПЦИЯ)
Опционально станок можно оснастить сверлильно-пазовальным устройством с универсальным патроном WESTCOTT и использовать как 3-х операционный.
База для установки сверлильно-пазовального устройства установлена на станке, поэтому дооснащение возможно в любое время.
ШЕЙПЕРНЫЙ НОЖЕВОЙ ВАЛ (ОПЦИЯ)
НОЖЕВОЙ ВАЛ TERSA (ОПЦИЯ)
