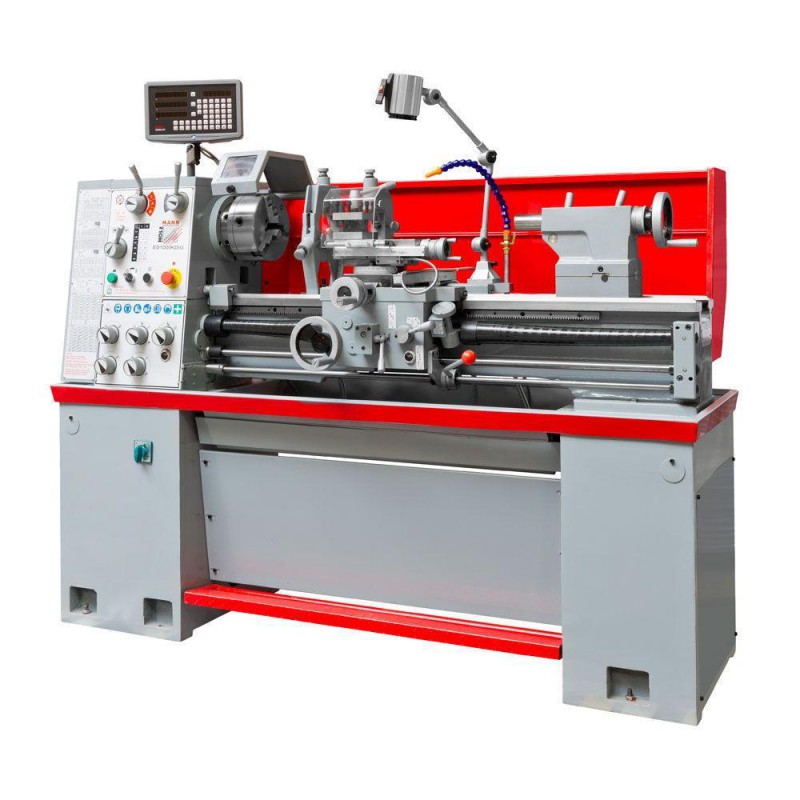

ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК HOLZMANN ED 1000KDIG
НАЗНАЧЕНИЕ:
Токарно-винторезные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарно-винторезные станки могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
КОРОБКА ПОДАЧ
Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.
ЗАДНЯЯ БАБКА
Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

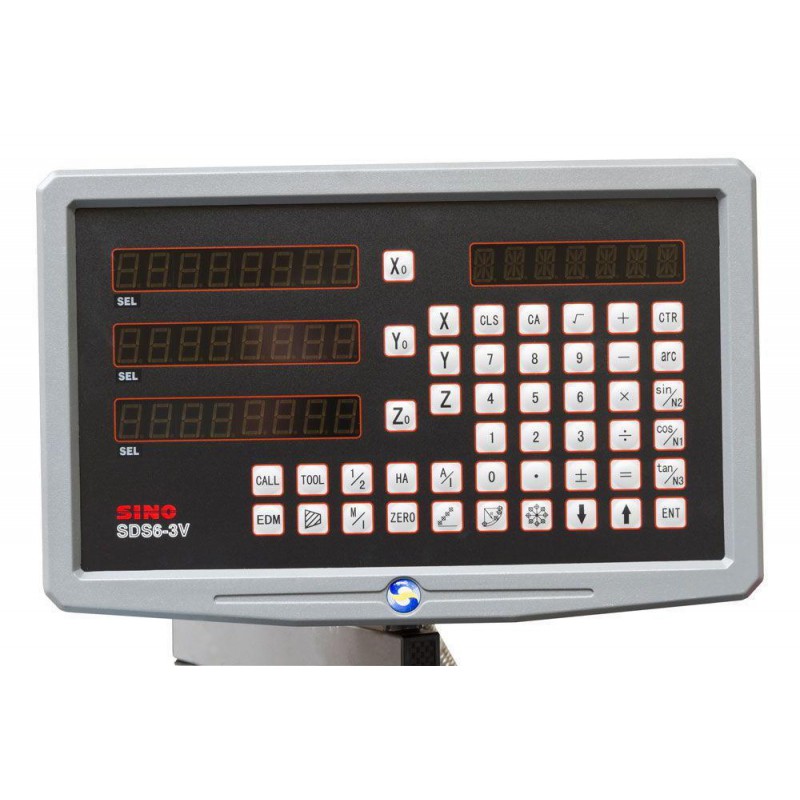

Цифровая индикация
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.
ПЛАНШАЙБА
Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.
ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ
Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
3-Х КУЛАЧКОВЫЙ ПАТРОН
Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.
ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ
НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПРЕСС-МАСЛЕНКА
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
4-Х КУЛАЧКОВЫЙ ПАТРОН
Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.
ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ Holzmann ED 1000KDIG:
многофункциональный и экономичный токарный станок с ходовым винтом и ходовым валом;идеально подходит для использования при производстве инструментов, в производственных и учебных цехах;в серийном исполнении с очень большим отверстием шпинделя 52 мм, что позволяет обрабатывать валы больших диаметров;электромагнитный ножной тормоз - обеспечивает максимальную безопасность и минимальное вспомогательное время благодаря немедленному останову шпинделя;закаленные током высокой частоты и отшлифованные с высокой точностью призматические направляющие станины;съемная перемычка позволяет обрабатывать заготовки диаметром до 505 ммвысочайшая плавность хода благодаря прецизионным компонентам приводной системы, а также высокими вибропоглащающими свойствам литой станины;закаленные и с высокой точностью отшлифованные механизмы привода в масляной ванне и главный шпиндель;сбалансированный главный шпиндель, высокая точность по радиальному биению на торце шпинделя (< 0,009 мм);посадочная поверхность шпинделя Camlock D1-5 согласно DIN 55029;для обточки на конус задняя бабка может быть смещена на +/- 5 мм;направляющие каретки легко регулируются с помощью клиньев;2-ступенчатый двигатель в серийном исполнении.
Комплект поставки: 3-осевое устройство цифровой индикации, 3-кулачковый патрон _ 200 мм, включая сменные кулачки, 4-позиционный резцедержатель, 4-кулачковая планшайба _ 200 мм с обратными кулачками, зажимная шайба _ 250 мм, 2 неподвижных упорных центра, переходная втулка КМ 6/4, неподвижный люнет, подвижный люнет, галогенная лампа рабочего освещения, перегородка для защиты от стружки, узел охлаждения, литая опорная рама, резьбоуказатель,1 комплект сменных колес, инструмент для технического обслуживания.
