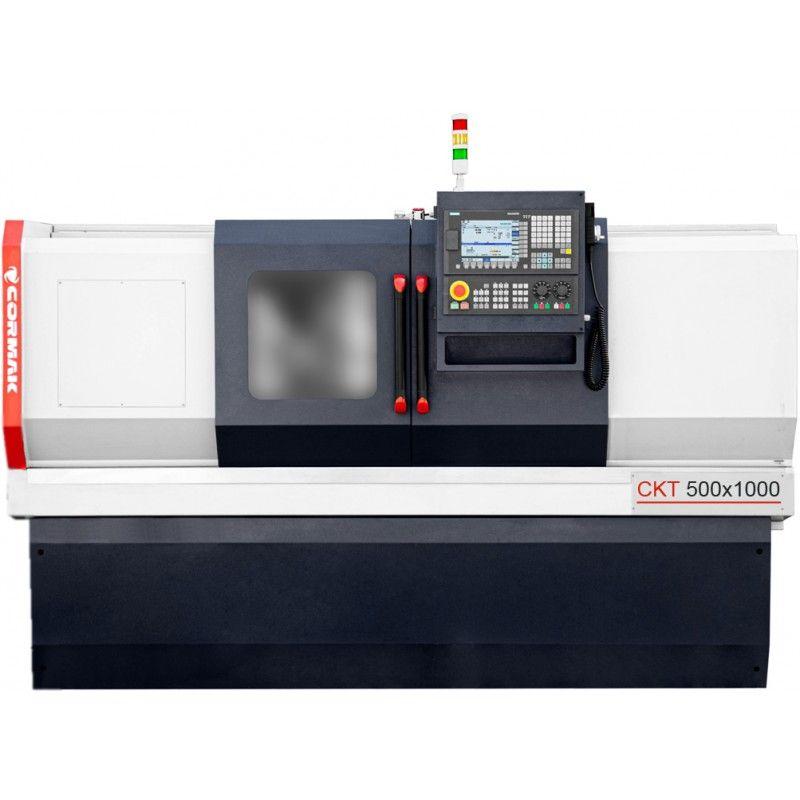

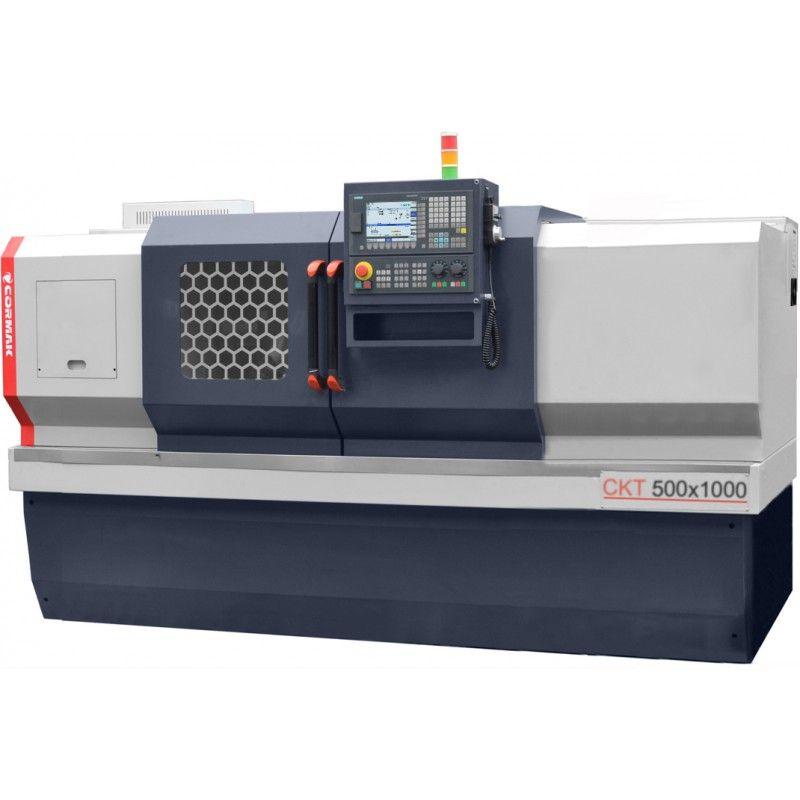

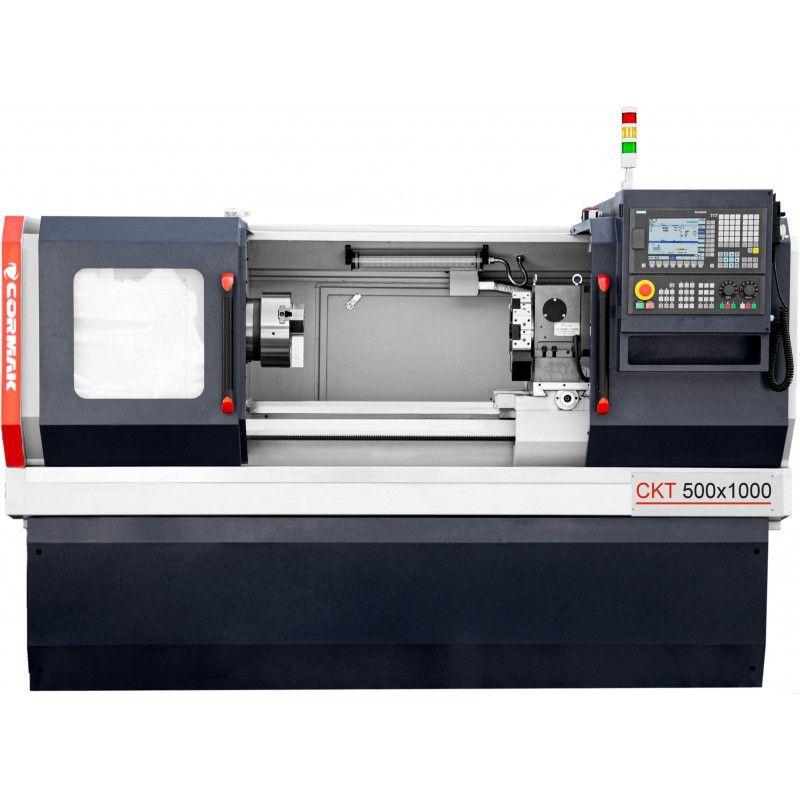

с высокой скоростью и точностью Cormak – предназначены для получистовой и чистовой обработки разного вида деталей типа: вал, диск, втулка. Они обеспечивают высокую эффективность, большие объемы и высокую точность обработки.
Функционал:
· обработка наружных поверхностей;
· расточка отверстий;
· расточка внутренних криволинейных поверхностей конической формы;
· обработка наружной и внутренней резьбы;
· обработка дуг;
· развертывание отверстий;
· скоростная обработка черных и цветных металлов.
Схемы обработки
Контруктивные особенности:
Станина
Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.
Коробка подач
Все шестеренки механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износостойкостью.

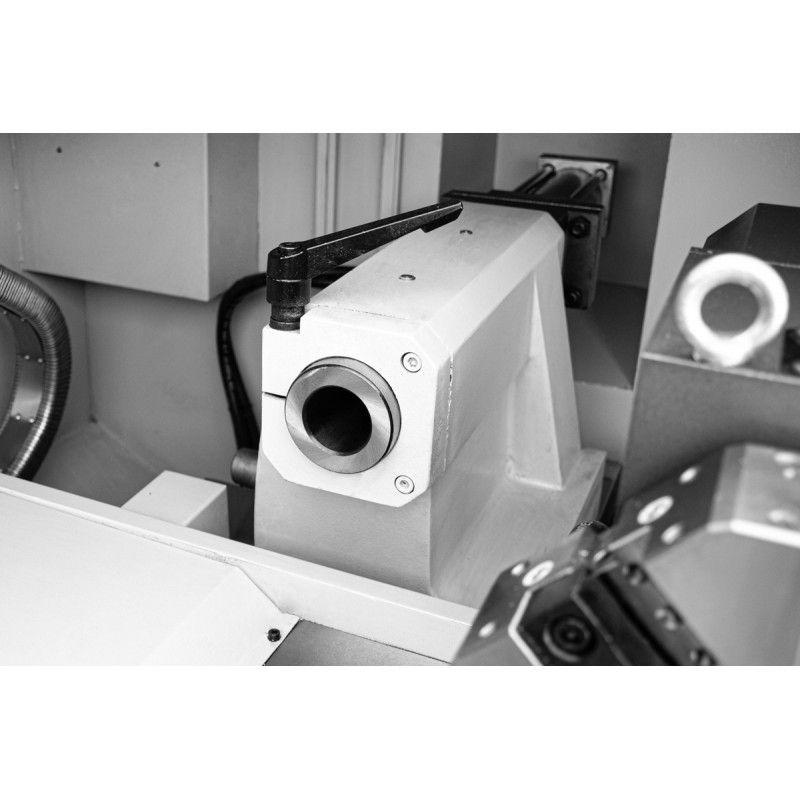

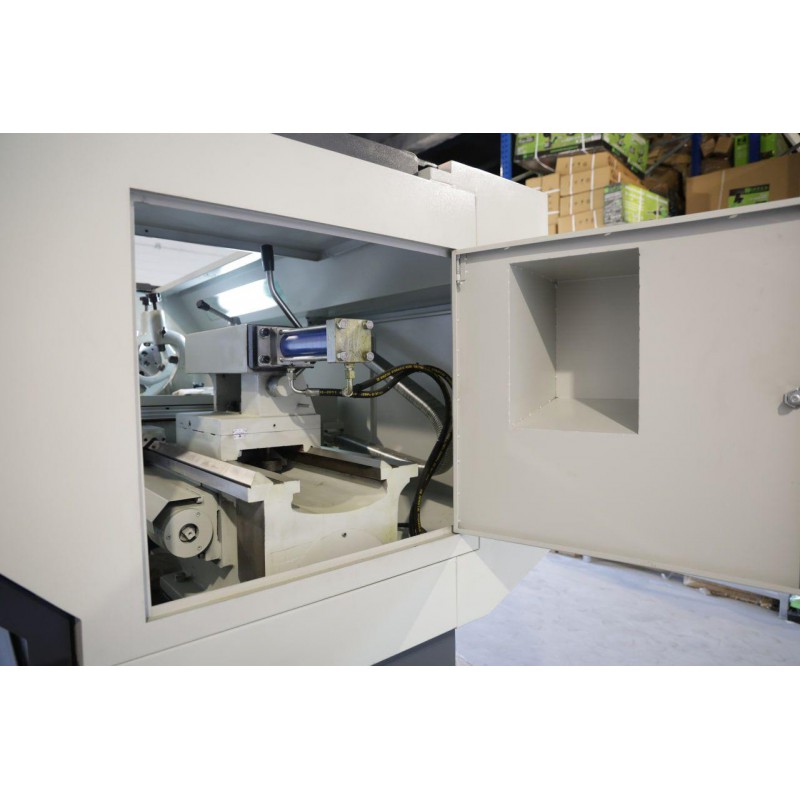

Задняя бабка
Устройство для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезке резьбы; сверл или сверлильного патрона при сверлении отверстий.
Суппорт
Приспособление для крепления обрабатывающего инструмента и перемещение инструмента по заданным направлениям
Переключатель подач
Многопозиционный рычажок для включения автоматического перемещения режущего инструмента в заданном направлении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диаметр обработки над станиной: 500 мм.
Диаметр обработки над суппортом: 250 мм.
Максимальная длина обработки: 1000 мм.
Скорость вращения шпинделя: 100-1800 об/мин
Диаметр отверстия шпинделя: 66 мм
Шпиндельный конус: A2-11
Количество инструментов: 6 (опция: 8/10)
Размер инструментов: 25 мм
Конус задней стрекозы: MT 5
Скорость подачи осей X/Z: 8/10 м/мин
Максимальный ход пиноли: 200 мм.
Мощность двигателя: 7,5 кВт
Мощность инвертора: 11 кВт
Габариты: 2950x1520x1750 мм
Масса нетто: 2850 кг
