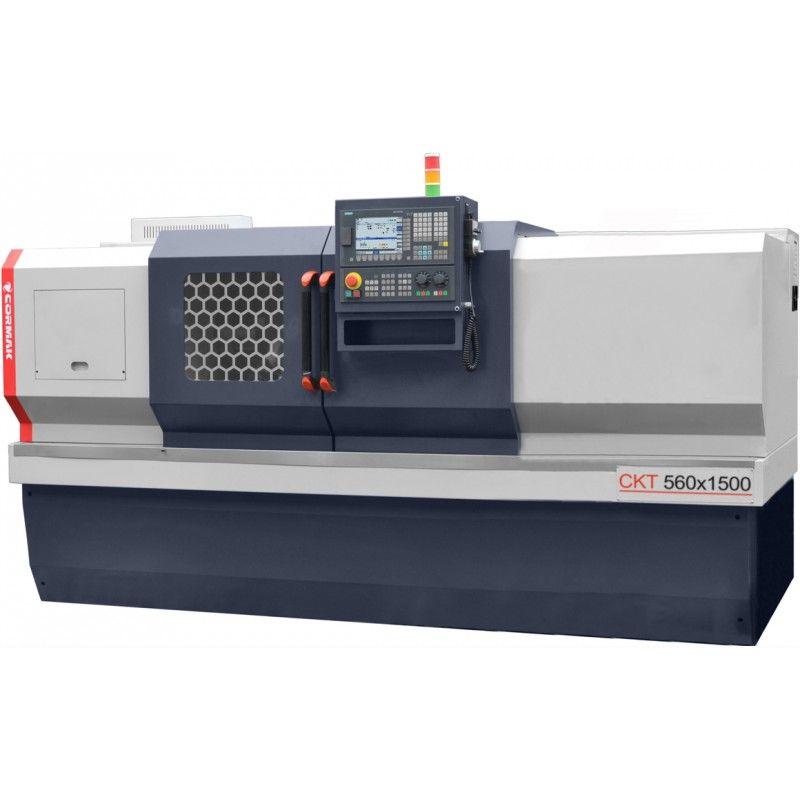

Данные станки с высокой скоростью и точностью Cormak – предназначены для получистовой и чистовой обработки разного вида деталей типа: вал, диск, втулка. Они обеспечивают высокую эффективность, большие объемы и высокую точность обработки.
Функционал:
· обработка наружных поверхностей;
· расточка отверстий;
· расточка внутренних криволинейных поверхностей конической формы;
· обработка наружной и внутренней резьбы;
· обработка дуг;
· развертывание отверстий;
· скоростная обработка черных и цветных металлов.
Схемы обработки
Контруктивные особенности:
Цельнолитая чугунная станина
Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 – 25 мм, увеличенная масса станины по сравнению с аналогичными станками на 10 – 15 %.
Увеличенное отверстие в шпинделе
Направляющие Скольжения
На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие. Современный износостойкий материал обеспечивает улучшенное скольжение узлов продольной и поперечной подачи.
Технические параметры:
ЧПУ:ДА
ДИАМЕТР ОБРАБОТКИ НАД СОСТОЯНИЕМ: 560 мм
ДИАМЕТР ОБТОЧКИ НАД СУПОРТОМ: 340 мм
ДЛИНА ОБРАБОТКИ: 1500 мм
ВЕРТИ ШПИНДЕЛЯ: 100-800 об/мин
ПРОХОДНЫЙ ДИАМЕТР ШПИНДЕЛЯ: 90 мм
ШИРИНА СВОБОДЫ: 430 мм
КОНУС ШПИНДЕЛЯ: A2-11
КОЛИЧЕСТВО ИНСТРУМЕНТОВ: 8
РАЗМЕР ИНСТРУМЕНТА: 25X25 мм
КОНУС ПИНОЛИ ЗАДНОЙ БАБКИ: MT5
ХОД ПИНОЛИ ЗАДНОЙ БАБКИ: 150 мм
Мощность двигателя: 11 кВт
РАЗМЕРЫ: 3770x1500x1900 мм
ВЕС: 4150 кг
Стандартная комплектация:
Система управления SINUMERIK 808D Сервоприводы SIEMENS Гидравлический 3-кулачковый токарный патрон 8-позиционная револьверная головка Комплект мягких губок. Гидравлическая задняя бабка Система охлаждения Автоматическая система смазки шестерен и направляющих Галогенное освещение 24В
