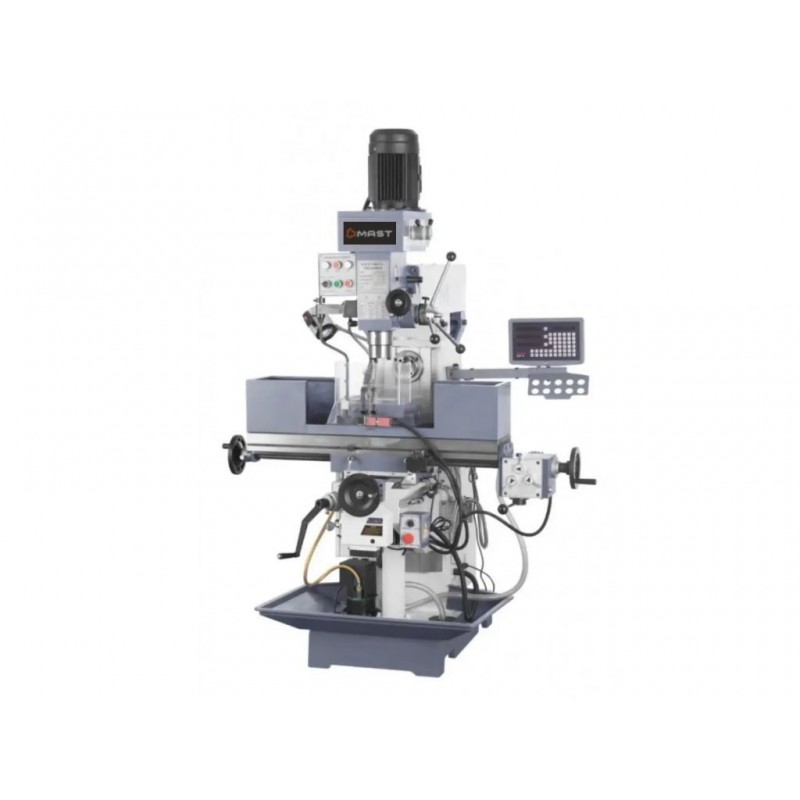

Универсальный вертикально-горизонтальный фрезерный станок MAST M-FR1250 сочетает функции вертикального и горизонтального фрезерования, сверления, растачивания и нарезания резьбы, что делает его идеальным выбором для небольших и средних производств, выполняющих широкий спектр металлообрабатывающих работ. Два шпинделя, вертикальный и горизонтальный, с независимыми двигателями мощностью 2,2 кВт позволяют быстро изменять режимы и выполнять полный цикл обработки заготовки без ее снятия или перемещения. Многоступенчатая регулировка оборотов в широком диапазоне дает возможность оптимизировать обработку под материал и инструмент.
Станок может работать с торцевыми фрезами диаметром до 125 мм и концевыми фрезами диаметром до 25 мм. Чугунный стол размером 1250х320 мм создает надежную опорную поверхность. Автоматическая подача по осям X/Y обеспечивает равномерное движение фрезы и стабильную шероховатость поверхности, а моторизованная подача по оси Z упрощает подъем/опускание. Для быстрой настройки и точного позиционирования этот вертикально-горизонтальный фрезер оснащен цифровой индикацией по 3 осям, а для предотвращения перегрева инструмента и заготовки – системой охлаждения СОЖ.
Особенности универсального вертикально-горизонтального фрезерного станка MAST M-FR1250
Вертикальный и горизонтальный шпиндели с независимыми двигателями 2,2 кВт
Конус шпинделей ISO 40
Ход вертикального шпинделя – 120 мм
Диапазон оборотов вертикального шпинделя – 90–2000 об/мин (8 ступеней)
Диапазон оборотов горизонтального шпинделя – 40-1300 об/мин (12 ступеней)
Максимальный диаметр торцевой фрезы – 125 мм
Максимальный диаметр концевой фрезы – 25 мм
Максимальный диаметр сверления – 50 мм
Чугунный стол размером 1250х320 мм
Т-образные пазы
Автоматическая подача по осям X/Y
Моторизованная подача по оси Z
Ход по осям X/Y/Z – 600/300/280 мм
Цифровая индикация по 3 осям
Система охлаждения СОЖ
Централизованная смазка направляющих
Жесткая чугунная станина
Габаритные размеры – 1660х1400х2220 мм
Вес – 1120 кг.
Комплектация универсального вертикально-горизонтального фрезерного станка MAST M-FR1250
В комплект поставки входят:
Цифровая индикация для 3 осей
Коническая цапфа 1-16 мм
Зажимной цанговый патрон с набором цанг
Зажимной патрон длинный 2 шт
Уменьшительная гильза для фрезерного станка
Тиски
Освещение 24 V
Система СОЖ
Инструменты.
Частые вопросы
Подробнее об особенностях и возможностях горизонтально-вертикальных фрезерных станков – в ответах на популярные вопросы.
Зачем фрезерному станку два шпинделя?
С двумя шпинделями можно выполнять полный цикл обработки на одном станке, что экономит время, уменьшает ошибки позиционирования, сокращает количество переналадок и повышает качество обработки.
Почему вертикальный и горизонтальный шпиндели фрезерного станка имеют разный диапазон оборотов?
Вертикальный и горизонтальный шпиндели работают с разными типами инструмента и силами резки. Поэтому им нужны разные обороты и разный крутящий момент. Вертикальный шпиндель имеет более высокие обороты, потому что работает с малыми инструментами и требует скорости для точности. Горизонтальный шпиндель имеет более низкие обороты, потому что работает с большими фрезами и требует высокого крутящего момента и жесткости.
Почему в профессиональных фрезерных станках обычно используется конус ISO 40?
Конус ISO 40 дает высокую жесткость, лучшую передачу крутящего момента, возможность работать большим инструментом и широкую доступность оснастки.
Почему на фрезерных станках ось Z часто моторизована?
Моторизованный подъем/опускание шпинделя уменьшает усталость оператора, ускоряет настройки и дает более точное позиционирование инструмента по высоте.
Какие преимущества для фрезерного станка дает автоматическая подача по осям X и Y?
Автоподача дает постоянную скорость движения стола, что обеспечивает стабильное качество поверхности, высокую точность и повторяемость, позволяет снимать больше металла за проход и уменьшает усталость оператора.
